公车载3g视频监控系统系统构成： 整个系统由终端车载监控系统、视频监控平台，公交调度系统三大部分组成，终端车载监控系统包括无线车载随身碟录像机、车载摄像机、车载拾音器、车载显示屏、车载GPS、报站器等。驾驶员可以通过车辆点火或者定时开关机方式来让无线车载硬碟录像机工作。车载随身碟录像机把摄像头採集过来的视频信息进行压缩编码，通过无线网路把视频数据实时传送到视频监控平台，配合车载GPS系统实现视频，车辆运行轨迹的实时监控，实现车辆信息智慧型管理。车载录像机还可以把高清图像压缩存储在本地随身碟里面，当车辆到达终点站时，管理中心工作人员通过更换随身碟，也可以通过Wi-Fi无线下载的形式获取该车辆运行的视频资料，车辆管理人员通过视频轨迹回放客户端来查阅录像。
基本介绍
- 中文名：车载监控系统
- 外文名：Vehicle Monitor System
- 套用範围：公车、私家车
- 所用网路：4G通信
简介
车载监控是专为车载安防领域设计的新款视频监控设备。它採用了嵌入式处理器和嵌入式作业系统，结合了IT领域中最新的H.264音视频压缩/解压缩技术、GPS全球定位技术、3G无线通讯技术、USB通信技术、高级车载电源管理技术、GIS地理信息技术，适用于各类车型进行24小时监控。产品可进行音视频同步录像、全球定位、无线音视频实时传输，同时主机上预留多种接口，可以与车载显示屏、IC卡车载机、信号优先控制系统、客流统计系统等车载设备连线，充分考虑用户的扩展需求。产品外观小巧简洁，低功耗，无噪音，安装灵活方便，系统运行稳定，可广泛套用于公交、长途客运、旅游大巴、物流货运、警用执法车辆、火车、捷运、轮船、飞机等移动交通工具。
车载监控系统採用随身碟作为实时存储介质，与其他车载录像产品相比主要有以下优势：

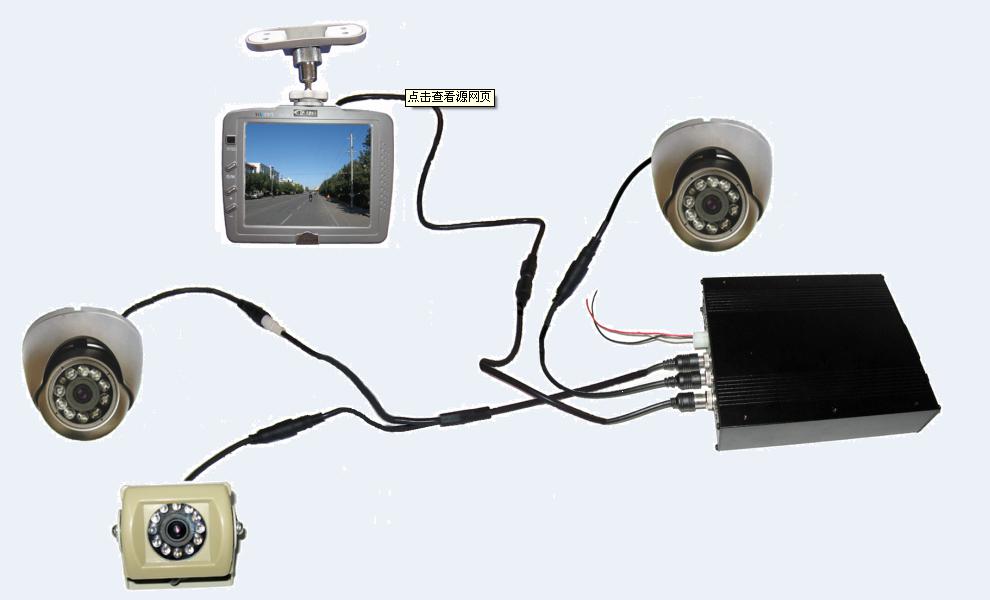

车载随身碟录像机
车载随身碟录像机1、硬碟不能防震，这是公认的，两下就震坏了，后期维护量非常大，你需要经常去维修，硬碟录像机的抗震性硬碟远远比不过随身碟：硬碟读写数据的原理是一分钟旋转7200转,读写头像针头一样小,其速度像飞一样，硬碟录像机根本就没办法适应车上的振动坏境，做硬碟的厂家靠简简单单的在外围加几根弹簧或者胶垫想解决硬碟怕震的天性,那是完全做不到的.硬碟录像机售后成本非常高，所以车载硬碟录像机在沿海最发达的客运公司都在更换和不採用. 车载随身碟录像机,则完全不存在震动影响工作的问题，品质非常稳定，给客户减少了大量的售后服务费。
2、随身碟超强防震，重要关头如极端情况比如翻车等都可记录，存储空间虽有限，但提倡管理者一天或者两三天就去查看视频录像，确保管理严格性，可随时纠察司机及乘务人员的活动，即时发现即时处理。
3、硬碟体积大，所以产品也会体积大，笨重，发热量大，造成机子也不稳定
4、产品存储介质不同,硬碟的收取相当麻烦.（用的是随身碟,一个口袋可以装完上千台车的资料，而硬碟用的是普通的电脑硬碟,一般要几个人抬着箩筐去收,而且不小心掉在地上就会坏,几百元又要重新买了.）
5、随身碟的收取相当方便，时间耗费少，比如你如果有100台车的话，就体现出来了
6、适应环境温度不同（硬碟录像机在高温和低温下都不能正常工作，随身碟录像机可以适应-40℃－85℃国内任何地方的气候环境,我们的产品在东北三省零下25度的地方照常使用）
功能特点
1）、採用工业级晶片设计，功耗低，耐高低温，稳定性好；
2)、採用随身碟存储设计，彻底解决硬碟不抗震的问题；
3)、自动循环录像，车载专用档案系统；
4)、支持1路音频输入、4路实时视频输入录像；
5)、每路都可以单独放大，客户重点浏览视频更方便；
6)、支持1路音频输出、1路视频输出；
7)、视频压缩採用H.264算法，系统有3种画质选择（CIF、HD1、D1）；
8)、视频可实时叠加日期时钟、 车号、速度、制动、报警信号；
9)、具良好的防水、防尘、防破坏功能；
10)、自行设计车载宽频电源，可在 DC12V-36V 电压範围内稳定工作；具有过压低压保护
11)、音频实时监听功能，外置监听器，有效範围达15米；
12)、可设定录像延时时间，延时时间範围从1分钟到99分钟；
13)、自动复位，做到机器永不当机，复电后系统可快速恢复录像状态，瞬间断电，也不影响已录的录像片段；
14)、系统组成简单、实用，除基本配置由系统主机、摄像头、随身碟组成外还可外接7寸显示屏、无线咪等附选配件，满足不同使用要求；
15)、关机延时录像功能，保证重要片段的保存；
16)、机器设定参数导出，统一调试、安装与维护；
17)、独特的录像档案命名，方便客户快速查询；
18)、实时输出超速报警提醒功能；
19)、全封闭带锁设计，有效防止人为蓄意破坏；
20)、支持目前最大的128G 随身碟使用录像；
21)、带摇控设定， 体积小巧精美，安装方便；
22)、採用2个指示灯设计，让客户更简单、方便的了解机器的使用状态；
23)、录像档案打包时间可选，让客户根据实际需求进行调整；
四、技术规格：
1)、录像播放：电脑；
2)、视频格式：H.264；
3)、视频帧率：5帧/秒---25 帧/秒可调；
4)、视频制式：PAL、NTSC（1.0V p-p/75Ω）
5)、视频画质：CIF HD1 D1 (三种可选)
6)、显 示：可外接显示屏
7)、存 储 器：随身碟
8)、工作电压：9-48V工作电压；
9)、额定工作电流：<150mA(24V) (不含摄像头)
10)、工作温度：-30℃～70℃；
11)、外型尺寸：L170mm×W95mm×H42mm；
12)、重 量：0.5kg；
13)、颜 色：黑色
14)、系统升级：随身碟
车载终端特点
实时性：车载终端和监控中心之间通过3G网路互动式沟通，主机可自主或根据监控中心指令随时传输音视频。
扩展功能：主机板具有丰富的扩展接口，支持多种外设和随之带来的多种新功能。
摄像单元：4个车载摄像机，实时对车辆进行音视频同步录像，为处理纠纷提供证据。
3G无线视频传输：可将车辆内当前情况实时传输到控制中心。
车辆定位监控功能：终端通过GPS接收模组实时接收车辆当前GPS定位信息，并根据不同情况通过3G按照设定的时间向中心传送定位信息，监控中心可以存储车辆的运行轨迹,用户可以随时查询。
远程下载：远程无线下载音视频档案、设备参数，方便维护管理和升级。
省电模式：终端设计有省电模式，在车辆熄火一定时间（根据用户要求决定）后，终端自动进入省电模式，在此模式下，终端耗电很少。
