概念

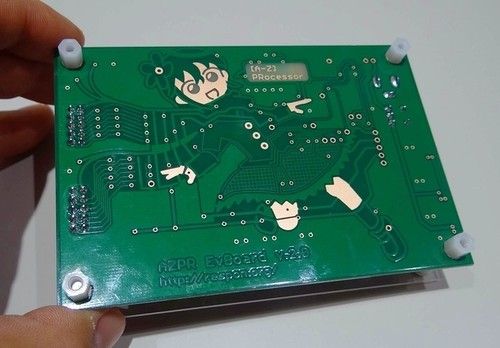

印刷电路板基本是由焊盘、过孔、阻焊层、丝印层、铜线、各种元件等部分组成。通常为了增大铜皮的厚度，採用阻焊层上划线去绿油，然后加锡达到增加铜线厚度的效果。

助焊层与阻焊层区别

两个层都是上锡焊接用的，并不是指一个上锡，一个上绿油；而是:

1、阻焊层的意思是在整片阻焊的绿油上开窗，目的是允许焊接;

2、默认情况下，没有阻焊层的区域都要上绿油;

3、助焊层用于贴片封装;

阻焊层在控制回流焊接工艺期间的焊接缺陷中的角色是重要的，PCB设计者应该儘量减小焊盘特徵周围的间隔或空气间隙。

虽然许多工艺工程师宁可阻焊层分开板上所有焊盘特徵，但是密间距元件的引脚间隔与焊盘尺寸将要求特殊的考虑。虽然在四边的qfp上不分区的阻焊层开口或视窗可能是可接受的，但是控制元件引脚之间的锡桥可能更加困难。对于bga的阻焊层，许多公司提供一种阻焊层，它不接触焊盘，但是覆盖焊盘之间的任何特徵，以防止锡桥。多数表面贴装的PCB以阻焊层覆盖，但是阻焊层的涂敷，如果厚度大于0.04mm（″），可能影响锡膏的套用。表面贴装PCB，特别是那些使用密间距元件的，都要求一种低轮廓感光阻焊层。

阻焊材料必须通过液体湿工艺或者乾薄膜叠层来使用。乾薄膜阻焊材料是以0.07－0.1mm（0.03-0.04″）厚度供应的，可适合于一些表面贴装产品，但是这种材料不推荐用于密间距套用。很少公司提供薄到可以满足密间距标準的乾薄膜，但是有几家公司可以提供液体感光阻焊材料。通常，阻焊的开口应该比焊盘大0.15mm（0.006″）。这允许在焊盘所有边上0.07mm(0.003″)的间隙。低轮廓的液体感光阻焊材料是经济的，通常指定用于表面贴装套用，提供精确的特徵尺寸和间隙。
