cdma无线路由原理

无线路由器是一款基于GPRS/CDMA 1X公用行动网路平台，通过无线接入Internet或VPDN的网路设备。它能提供可移动的、低成本的基于TCP/IP的数据传输通道。

无线路由器可广泛套用于金融、保险、电力、监控、交通、气象、水文监测等行业。利用稳定的GPRS/CDMA 1X无线网路，无线路由器可以代替部分有线乙太网路由器、HUB、有线MODEM，实现数据的无线传输。在公用行动网路覆盖的条件下，原先採用乙太网接口，依靠有线乙太网通信系统的各种终端设备，如PC机、工控机、ATM机、POS机、网路摄像机等，都可以很方便地通过无线路由器接入到GPRS/CDMA 1X网路中，利用移动网际网路提供的数据服务来进行数据通信。

模拟器工作原理示意图

与传统有线网路接入相比，无线路由器设备具有以下优点：

·不受线缆的约束，能迅速提供无线TCP/IP服务。

·具有移动性，可以安装在轮船、火车、汽车等移动载体上。

·灵活可变，根据需要随时增减设备。

无线路由器硬体设计

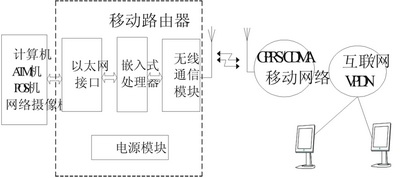

无线路由器由无线通信模组、乙太网接口、嵌入式处理器及存储器、电源模组等四部分组成，如图1所示，它一端通过无线通信模组经天线接入GPRS/CDMA 1X网路，另一端通过乙太网接口连线网路终端设备，如PC、网路摄像机、多媒体终端等，无线路由器相当于在网路终端设备和网际网路之间搭起了一座桥樑。无线通信模组部分完成接入GPRS/CDMA 1X网路的工作，相当于一部可以拨接的移动数据机。

无线路由器通过无线通信模组连线GPRS或CDMA 1X移动网际网路，通过乙太网接口连线内部网路设备或者内部区域网路。无线路由器具备网路路由功能，能够在两个网路之间转发数据。各种终端设备发出的数据通过乙太网口被处理器接收，处理器对数据进行相应处理后再通过串列口1传送给无线通信模组，由它转发到GPRS或CDMA网路中。同理，从无线网路来的反向数据经过相反的路径最终送回网路终端设备。

无线路由器硬体包括嵌入式处理器、存储器、无线通信模组、接口和电源等几部分。
