电磁兼容实验室是为了进行电磁兼容试验而建立的一类特殊的实验室。首先解释一下电磁兼容的基本概念：指电磁系统、分系统在各自 的电磁环境中能正常工作而不因受到 电磁干扰降低工作性能的能力。对于 给定的电磁系统或分系统,电磁兼容具 有两方面的含义:(1)本系统或分系统 不受其他系统或分系统的干扰而影响 工作性能;(2)本系统或分系统也不对 其他系统或分系统产生上述干扰。电 磁兼容性工作可分为两个方面,一方面 是无线电管理措施,如採用频率分配和 时间分割的手段使系统之间不构成乾 扰;另一方面是各种技术措施,即採用 禁止、滤波及合理的布线、接地等措施 抑制干扰。
为了规範电子或其他产品的电磁兼容性，需要根据相关的国际标準或者国家标準进行相关的电磁兼容试验，而电磁兼容试验进行的场所即是电磁兼容实验室。完整系统的电磁兼容实验室一般包括电波暗室和禁止室两类。
基本介绍
- 中文名：电磁兼容实验室
- 外文名：EMC Lab
完整系统的电磁兼容实验室一般包括电波暗室和禁止室两类。首先介绍电波暗室。

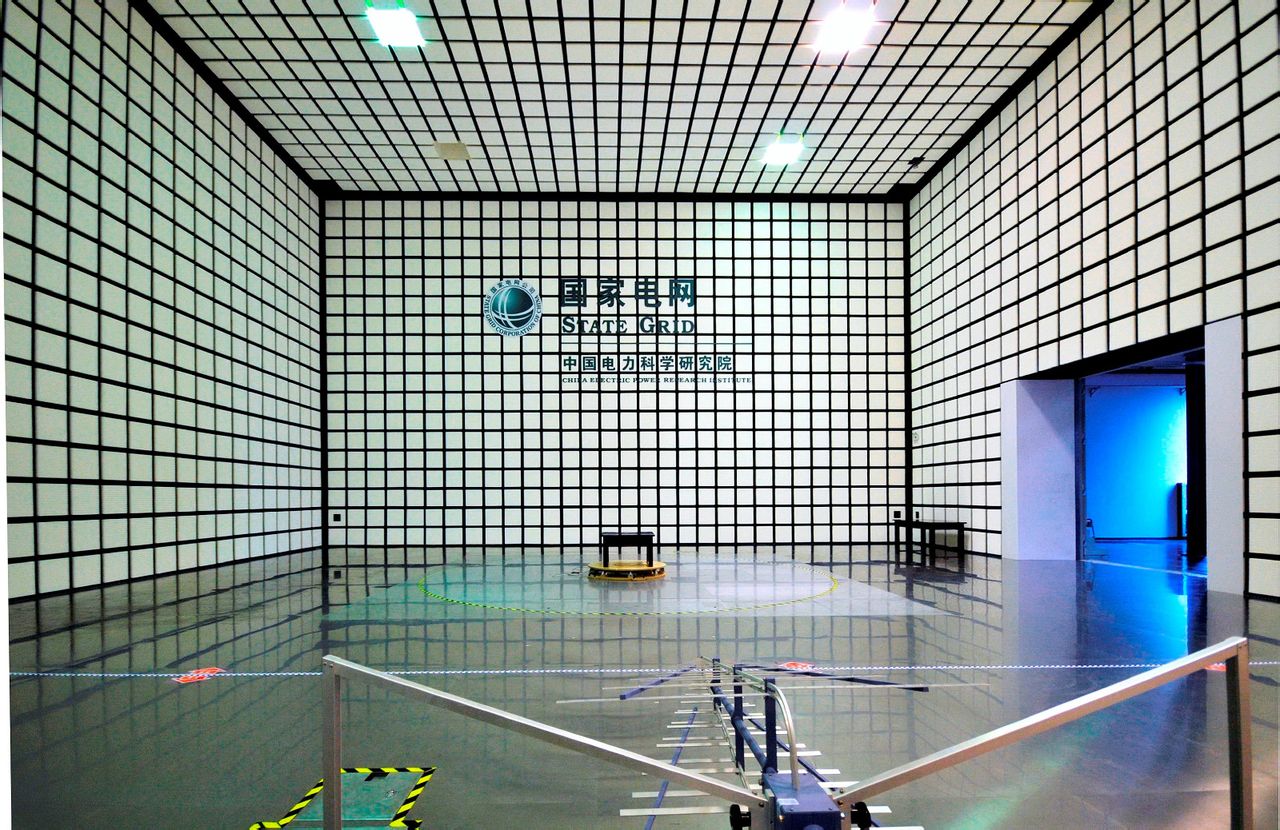

电波暗室是进行辐射发射试验和辐射抗扰度试验的场所。根据测试距离，分为3m法暗室、10m法暗室。十米跟三米的含义是指待测试品（以下简称EUT）距离天线的距离。十米法暗室一般为十米法半电波暗室，是指除地面以外的其他五面都是铺设了吸波材料的密闭空间，地面为金属地面，能够模拟无反射的空阔场地。10m法半电波暗室可进行辐射发射试验和辐射抗扰度试验，以及禁止效能试验等电磁兼容试验。结合辐射骚扰、辐射抗扰度测试系统，达到如下要求：
l 10m法电波暗室满足CISPR16-1-4，ANSI 63.4，CISPR11，CISPR22，CISPR25，IEC61000-4-3，GJB 152A，GB 12190等标準对辐射骚扰和抗扰度测试场地的要求。
l 辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4， CISPR16-2-1/-2/-3/-4，CISPR11，CISPR 22等标準的辐射骚扰自动化测试对电磁兼容性（EMC）测试系统的全部要求。
l 辐射骚扰测试系统满足CISPR16-1-1/-2/-3/-4，CISPR16-2-1/-2/-3/-4，IEC61000-4-3等标準的辐射抗扰度自动化测试对电磁兼容性（EMC）测试系统的全部要求。
l 能够进行CISPR11，CISPR 22，以及相应国标规定的各类电子设备、通讯设备、汽车电子设备、工业、科学和医疗设备等的辐射骚扰测试。
l 能够进行IEC61000-4-3，GB 17619，DL/T 1087，DL/Z 713，等标準规定的各类电子设备、通讯设备、汽车电子设备、变电站和换流站二次设备等的辐射抗扰度测试。
l 10m法电波暗室和辐射骚扰、辐射抗扰度测试系统性能具有一定的前瞻性，适应电磁兼容测试技术及标準的发展方向。
10m法电波暗室主要有五大技术指标分别是：禁止效能、归一化场地衰减、场地电压驻波比、场均匀性和环境噪声。10m法电波暗室主要包括：暗室本体、禁止控制室、禁止负载室、禁止功放室、转毂工作室等几部分。10m法电波暗室的主要设施有：禁止体和钢结构，禁止门，吸波材料，转台和转毂，天线塔，滤波器等。
3m法电波暗室一般为可进行半/全转换的电波暗室。所谓全电波暗室，是指六个面铺设吸波材料的电波暗室，可进行辐射抗扰度试验；所谓半电波暗室，是指地面为金属地面，其他五个面为吸波材料的电波暗室。三米法电波暗室可进行半/全电波暗室的转换。方便测试需求。
禁止室是指採用拼接结构或者焊接结构的六面体金属房间，以中国电科院电磁兼容实验室的禁止室来举例，禁止效能（SE）在10kHz~150kHz频段内达到90dB以上，在150kHz~18GHz频段内达到110dB以上。能够满足标準要求。禁止室内可进行GB17626系列和GB17625系列的24项电磁兼容试验。
电磁兼容实验室检测项目汇总
测试场地 | 试验项目 | 标準 | 备注 |
10m法半电波暗室 | 辐射发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 30MHz |
辐射抗扰度 | GB17626.3-2006(IEC61000-4-3:2002) | 80MHz |
测试场地 | 试验项目 | 标準 | 备注 |
3m法全电波暗室 | 辐射发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 30MHz |
辐射抗扰度 | GB17626.3-2006(IEC61000-4-3:2002) | 80MHz |
测试场地 | 试验项目 | 标準 | 备注 |
传导干扰测量禁止室 | 传导发射 | GB4824-2004(CISPR11-2003) GB9254-2008(CISPR22-2006) | 9KHz-30MHz 交流 3*690V 200A 直流 1000V 75A |
骚扰功率 | GB4343.1 | 30MHz-300MHz | |
喀呖声 | GB4343.1 |
测试场地 | 试验项目 | 标準 | 备注 |
传导抗扰测量禁止室 | 电快速瞬变脉冲群抗扰度试验 | GB17626.4 | 最高可达7kV |
射频场感应的传导骚扰抗扰度 | GB17626.6 | 最高可达30V | |
电气照明及类似设备插入损耗试验 | GB17743 | 9KHz-30MHz | |
电气照明及类似设备辐射电磁骚扰试验 | GB17743 |
测试场地 | 试验项目 | 标準 | 备注 | |
谐波闪烁测量禁止室 | 谐波电流发射试验 | GB17625.1-2012(IEC 61000-3-2:2009) GB17625.6-2003(IEC 61000-3-4:1998) GB17625.7-2013 | 最高可达75A | |
电压变化、电压波动和闪烁 | GB17625.2-2007(IEC 61000-3-3:2005) GB17625.3-2000(IEC 61000-3-5:1994) | 最高可达100A | ||
交流电源连线埠谐波抗扰度 | GB17626.13-2006(IEC 61000-4-13:2002） | 最高可达100A | ||
电压波动抗扰度试验 | GB17626.14-2005(IEC 61000-4-14:2002) | 最高可达100A | ||
直流纹波抗扰度 | GB17626.17-2005(IEC 61000-4-17:2002) | 最高可达100A | ||
三相电压不平衡试验 | GB17626.27-2006(IEC 61000-4-27:2000) | 最高可达100A | ||
工频频率变化抗扰度 | GB17626.28-2006(IEC 61000-4-28:2001) | 最高可达100A | ||
大于16A电压暂降、短时中断和电压变化 | GB17626.34-2012(IEC 61000-4-34:2009) | 最高可达100A | ||
直流电源输入连线埠电压暂降、短时中断和电压变化 | GB17626.29-2006(IEC 61000-4-29:2000) | 最高可达100A | ||
测试场地 | 试验项目 | 标準 | 备注 |
静电放电测量禁止室 | 静电放电抗扰度试验 | GB17626.2-2006(IEC 61000-4-2:2001) | 最高可达30kV |
电压暂降、短时中断和电压变化 | GB17626.11-2008(IEC 61000-4-11:2004) | 最高可达100A；断电（0-100%） | |
低频共模传导抗扰度 | GB17626.16-2007（IEC 61000-4-16:2002） | 最高骚扰电平30V |
测试场地 | 试验项目 | 标準 | 备注 |
瞬态抗扰测量禁止室 | 浪涌抗扰度 | GB17626.5-2008(IEC 61000-4-5:2005) | 最高可达10kV |
阻尼振荡磁场抗扰度 | GB17626.10-1998(IEC 61000-4-10:1993) | 最高可达3kV；三相440V /100A； | |
振荡波抗扰度试验 | GB17626.12-1998(IEC 61000-4-12:1995) | 最高可达3kV；三相440V /100A | |
工频磁场抗扰度 | GB17626.8-2006(IEC 61000-4-8:2001) | 短时可达1000A/m | |
脉冲磁场抗扰度 | GB17626.9-2011(IEC 61000-4-9:2001) | 最高可达2000A/m |
