什幺是导电涂料　导电涂料分为两种：一种是导静电油漆，一种是导电油漆市场代表有（TF-801）导电漆

1.导静电油漆适用于既要防腐蚀又要防静电的设备，如汽油油罐。国外的导静电涂料研究非常活跃，日本许多公司生产此种油漆。

2.导电油漆：导电率高，可用于地下电网的防腐，以及作为电磁禁止涂料。

导电油漆就是银、铜、镍或其它複合粒子製成的防电磁波干扰油漆，单组份、省工、省时、便捷、附着力好、平整、内聚力强、无疏鬆粒子，可用于金属、複合材料为基材的手机、计算器、精密仪器等壳体内壁喷涂材料。乾燥固化后漆层性能稳定，喷涂在工件表面细腻平滑和纯银导电漆一样有优良的导电性能、细腻的导电粒子保证了电子元器件的安全性。

导电漆主要分为纯银导电漆、银铜导电漆、镍导电漆等。

要了解什幺是导电涂料首先需了解什幺是禁止。

禁止就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对另一个区域的感应和辐射。具体讲，就是用禁止体将元部件、电路、组合件、电缆或整个系统的干扰源包围起来，防止干扰电磁场向外扩散；用禁止体将接收电路、设备或系统包围起来，防止它们受到外界电磁场的影响。因为禁止体对来自导线、电缆、元部件、电路或系统等外部的干扰电磁波和内部电磁波均起着吸收能量（涡流损耗）、反射能量（电磁波在禁止体上的界面反射）和抵消能量（电磁感应在禁止层上产生反向电磁场，可抵消部分干扰电磁波）的作用，所以禁止体具有减弱干扰的功能。

（1）当干扰电磁场的频率较高时，利用低电阻率的金属材料中产生的涡流，形成对外来电磁波的抵消作用，从而达到禁止的效果。

（2）当干扰电磁波的频率较低时，要採用高导磁率的材料，从而使磁力线限制在禁止体内部，防止扩散到禁止的空间去。

（3）在某些场合下，如果要求对高频和低频电磁场都具有良好的禁止效果时，往往採用不同的金属材料组成多层禁止体。

许多人不了解，

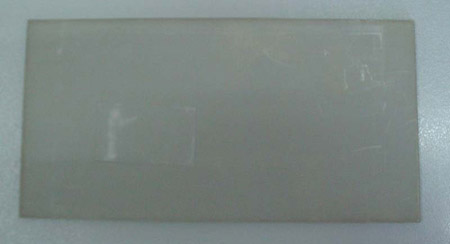

银铜导电油漆

产品编号：TF-801导电漆

包装规格：20kg/桶

产品介绍：

颜色：银铜色或银色

比 重：1.15±0.05(ASTM D1475-98)

粘 度:触变混合物

固体含量:45±1%

理论庶盖率:8-12m2/kg(漆膜厚度=20微米)

技术参数

导电效应:≤0.025欧姆/平方厘米(漆膜厚度不少20微米)

套用导电参数:1欧姆/20微米膜厚/距离10cm

建议膜厚:20-25微米(ASTM D4138-94)

测试条件:

测量时是必须待喷涂膜已完全冷却乾固。应该用数字显示的万用表测量（一般万用表档位应调至<200Ω），测量出的结果应除去万用表本身及导线的电阻（即标底）方为TF-801导电漆膜的导电数值。

使用指引

使用素材:

ABS、HIPS、PS、PC等塑胶件（如有特殊材料我公司将为顾客另为调配适用的导电漆）

稀 释 剂：无水乙醇（开油水）

开油比例：1：0.5（重量比）

乾燥条件：

表乾时间为15分钟，烘乾时间为65±5℃/30±10分钟

注意事项：

使用前，应将涂料于漆罐内完全搅拌均匀，方可使用。经搅拌均匀后银铜金属粒子分散均匀，喷涂出来的漆膜才能达到导电性能。涂料稀释后，使用时最好经常搅拌做到不小于5min.搅拌一次，以达到最佳涂装后达到的导电效果；已稀释的产品应儘快用完，避免长期存放，因稀释后较易沉澱，但经搅拌后仍不影响使用特性效果。防护措施：使用期间，确保作业环境通风良好，避免长期直接接触或吸入，切勿将油漆倒入水渠或下水道污染环境。

储存/保质期：密封储存于通风、乾燥的室内环境。6个月/25℃（原封）

产品： 镍导电油漆

产品编号：TF-606

包装规格：20kg/桶

产品介绍：

颜色：深灰、黑灰或银灰

比 重：1.4±0.05(ASTM D1475-98)

粘 度:触变混合物

固体含量:48±1%

理论庶盖率:6－8m2/kg(漆膜厚度=25微米)

技术参数

导电效应:≤0.25欧姆/平方厘米(漆膜厚度不少25微米)

套用导电参数:2欧姆/25微米膜厚/距离10cm

建议膜厚: 25－30微米(ASTM D4138-94)

测试条件:

测量时是必须待喷涂膜已完全冷却乾固。应该用数字显示的万用表测量（一般万用表档位应调至<200Ω），测量出的结果应除去万用表本身及导线的电阻（即标底）方为漆膜的导电数值。

使用指引

使用素材:

ABS、HIPS、PS、PC等塑胶件（如有特殊材料我公司将为顾客另为调配适用的导电漆）

稀 释 剂：塑胶（开油水）

开油比例：1：0.5（重量比）

乾燥条件：

表乾时间为15分钟，烘乾时间为65±5℃/30±10分钟

注意事项：

使用前，应将涂料于漆罐内完全搅拌均匀，方可使用。经搅拌均匀后镍金属粒子分散均匀，喷涂出来的漆膜才能达到导电性能。涂料稀释后，使用时最好经常搅拌做到不小于5min.搅拌一次，以达到最佳涂装后达到的导电效果；已稀释的产品应儘快用完，避免长期存放，因稀释后较易沉澱，但经搅拌后仍不影响使用特性效果。防护措施：使用期间，确保作业环境通风良好，避免长期直接接触或吸入，切勿将油漆倒入水渠或下水道污染环境。

储存/保质期：密封储存于通风、乾燥的室内环境。6个月/25℃（原封

为只要用金属做一个箱子，然后将箱子接地，就能够起到电磁禁止的作用。在这种概念指导下结果是失败。因为，电磁禁止与禁止体接地与否并没有关係。真正影响禁止体禁止效能的只有两个因素：一个是整个禁止体表面必须是导电连续的，另一个是不能有直接穿透禁止体的导体。禁止体上有很多导电不连续点，最主要的一类是禁止体不同部分结合处形成的不导电缝隙。这些不导电的缝隙就产生了电磁泄漏，如同流体会从容器上的缝隙上泄漏一样。解决这种泄漏的一个方法是在缝隙处填充导电弹性材料，消除不导电点。这就像在流体容器的缝隙处填充橡胶的道理一样。这种弹性导电填充材料就是电磁密封衬垫。

在许多文献中将电磁禁止体比喻成液体密封容器，似乎只有当用导电弹性材料将缝隙密封到滴水不漏的程度才能够防止电磁波泄漏。实际上这是不确切的。因为缝隙或孔洞是否会泄漏电磁波，取决于缝隙或孔洞相对于电磁波波长的尺寸。当波长远大于开口尺寸时，并不会产生明显的泄漏。因此，当干扰的频率较高时，这时波长较短，就需要使用电磁密封衬垫。具体说，当干扰的频率超过10MHz时，就要考虑使用电磁密封衬垫。

凡是有弹性且导电良好的材料都可以用做电磁密封衬垫。按照这个原理製造的电磁密封衬垫有:

导电橡胶：在硅橡胶内填充占总重量70～ 80%比例的金属颗粒，如银粉、铜粉、铝粉、镀银铜粉、镀银铝粉、镀银玻璃球等。这种材料保留一部分硅橡胶良好弹性的特性，同时具有较好的导电性。

金属编织网：用铍铜丝、蒙乃尔丝或不鏽钢丝编织成管状长条，外形很像禁止电缆的禁止层。但它的编织方法与电缆禁止层不同，电缆禁止层是用多根线编成的，而这种禁止衬垫是由一根线织成的。打个形象的比喻，就像毛衣的袖子一样。为了增强金属网的弹性，有时在网管内加入橡胶芯。

指形簧片：铍铜製成的簧片，具有很好的弹性和导电性。导电性和弹性。

多重导电橡胶：由两层橡胶构成，内层是普通硅橡胶，外层是导电橡胶。这种材料克服了传统导电橡胶弹性差的缺点，使橡胶的弹性得以充分体现。它的原理有些像带橡胶芯的金属丝网条。

选择使用什幺种类

禁止效能要求、有无环境密封要求、安装结构要求、成本要求。

禁止按机理可分为电场禁止、磁场禁止和电磁场禁止。

1 电场禁止

【禁止机理】：将电场感应看成分布电容间的耦合。

【设计要点】：

a、禁止板以靠近受保护物为好，而且禁止板的接地必须良好！！！

b、禁止板的形状对禁止效能的高低有明显影响。全封闭的金属盒最好，但工程中很难做到！

c、禁止板的材料以良导体为好，但对厚度无要求，只要有足够的强度就可了。

2 磁场禁止

磁场禁止通常是指对直流或低频磁场的禁止，其效果比电场禁止和电磁场禁止要差的多。

【 禁止机理】：主要是依靠高导磁材料所具有的低磁阻，对磁通起着分路的作用，使得禁止体内部的磁场大为减弱。

【设计要点】：

a、选用高导磁材料，如坡莫合金；

b、增加禁止体的厚度；

以上均是为了减小禁止体的磁阻；

c、被禁止的物体不要安排在紧靠禁止体的位置上，以儘量减小通过被禁止物

体体内的磁通；

d、注意禁止体的结构设计，凡接缝、通风空等均可能增加禁止体的磁阻，从

而降低禁止效果。

e、对于强磁场的禁止可採用双层磁禁止体的结构。

对要禁止外部强磁场的，则禁止体的外层选用不易饱和的材料，如硅钢；而内

部可选用容易达到饱和的高导磁材料，如坡莫合金等。

反之，如果要禁止内部强磁场时，则材料的排列次序要到过来。

在安装内外两层禁止体时，要注意彼此间的绝缘。当没有接地要求时，可用绝

缘材料做支撑件。若需接地时，可选用非铁磁材料（如铜、铝）做支撑件。

3 电磁场禁止

电磁场禁止是利用禁止体阻止电磁场在空间传播的一种措施。

【电磁场禁止的机理】：

a、当电磁波到达禁止体表面时，由于空气与金属的交界面上阻抗的不连续，对入射波产生的反射。这种反射不要求禁止材料必须有一定的厚度，只要求交界面上的不连续；

b、未被表面反射掉而进入禁止体的能量，在体内向前传播的过程中，被禁止材料所衰减。也就是所谓的吸收；

c、在禁止体内尚未衰减掉的剩余能量，传到材料的另一表面时，遇到金属－空气阻抗不连续的交界面，会形成再次反射，并重新返回禁止体内。这种反射在两个金属的交界面上可能有多次的反射。

总之，电磁禁止体对电磁的衰减主要是基于电磁波的反射和电磁波的吸收。

【吸收损耗】不同的材料、不同的材料厚度对于电磁波的吸收效果不一样.可根据材料吸收损耗的列线图得出。

【反射损耗】分为三类：低阻抗磁场、高阻抗电场、平面波场。

其中低阻抗磁场和高阻抗电场的反射损耗列线图计算方法相同，与金属材料、频率及辐射源到禁止体的距离有关。

对于平面波，波阻抗为一常数，而与辐射源到禁止体的距离无关，在列线图中只需连线金属材料和感兴趣的频率就可求出此时的反射损耗值。

4 实际的电磁禁止体

【结构材料】

a、适用于底板和机壳的材料大多数是良导体，如铜、铝等，可以禁止电场，主要的禁止机理是反射信号而不是吸收。

b、对磁场的禁止需要铁磁材料，如高导磁率合金和铁。主要的禁止机理是吸收而不是反射。

c、在强电磁环境中，要求材料能禁止电场和磁场两种成分，因此需要结构上完好的铁磁材料。禁止效率直接受材料的厚度以及搭接和接地方法好坏的影响。

d、对于塑胶壳体，是在其内壁喷涂禁止层，或在汽塑时掺入金属纤维。

必须儘量减少结构的电气不连续性，以便控制经底板和机壳进出的泄漏辐射。提高缝隙禁止效能的结构措施包括增加缝隙深度，减少缝隙长度，在结合面上加入导电衬垫，在接缝处涂上导电涂料，缩短螺钉间距离等。

【搭接】

a、在底板和机壳的每一条缝和不连续处要儘可能好的搭接。最坏的电搭接对壳体的的禁止效能起决定性作用。

b、保证接缝处金属对金属的接触，以防电磁能的泄漏和辐射。

c、在可能的情况下，接缝应焊接。在条件受限制的情况下，可用点焊、晓间距的铆接和用螺钉来固定。

d、在不加导电衬垫时，螺钉间距一般应小于最高工作频率的1%，至少不大于1/20波长。

e、用螺钉或铆接进行搭接时，应首先在缝的中部搭接好，然后逐渐向两端延伸，以防金属表面的弯曲。

f、保证紧固方法有足够的压力，以便在有变形应力、冲击、震动时保持表面接触。

g、在接缝不平整的地方，或在可移动的面板等处，必须使用导电衬垫或指形弹簧材料。

h、选择高导电率的和弹性好的衬垫。选择衬垫时要考虑结合处所使用的频率。

i、选择硬韧性材料做成的衬垫，以便划破金属上的任何表面。

j、保证同衬垫材料配合的金属表面没有任何非导电保护层。

k、当需要活动接触时，使用指形压簧，并要注意保持弹性指簧的压力。

l、导电橡胶衬垫用在铝金属表面时，要注意电化腐蚀作用。纯银填料的橡胶或monel线性衬垫将出现最严重的电化腐蚀。银镀铝填料的导电橡胶是盐雾环境下用于铝金属配合表面的最好衬垫材料。

1 金属网射频衬垫 容易变形，压力为1.4kg/cm时，衰减为54db。

资料表明，频率较低时衰减最大。

用于永久密封较好，不适宜用于开与关的面板。

2 铜镀合金 有很高的导电性和很好的抗腐蚀性。

弹性好，最适合用于和活动面板配合。

可製成指条形、螺旋和锯齿面。衰减为100db。

3 导电橡胶 适用于只需名义上连线和少量螺钉的地方。

实现水汽密封和电气密封经1500℃、48小时老化

后，体电阻率为10～20mω/cm(max)。变形度

限制值为25%。资料表明，频率较高时衰减为

最大。

4 导电蒙布 在泡沫塑胶上蒙一块镀银编织物，形成一个软

衬垫，占去大部分疏鬆空间，主要为民用，适用于

泡沫衬垫 机柜和门板。

————————————————————————————————————

【穿透和开口】

a、要注意由于电缆穿过机壳使整体禁止效能降低的程度。典型的未滤波的导线穿过禁止体时，禁止效能降低30db以上。

b、电源线进入机壳时，全部应通过滤波器盒。滤波器的输入端最好能穿出到禁止机壳外；若滤波器结构不宜穿出机壳，则应在电源线进入机壳出专为滤波器设定一隔舱。

c、信号线、控制线进入/穿出机壳时，要通过适当的滤波器。具有滤波插针的多芯连线器适于这种场合使用。

d、穿过禁止体的金属控制轴，应该用金属触片、接地螺母或射频衬垫接地。也可不用接地的金属轴，而用其它轴贯通波导截止频率比工作频率高的园管来做控制轴。

e、必须注意在截止波导孔内贯通金属轴或导线时会严重降低禁止效能。

f、当要求使用对地绝缘的金属控制轴时，可用短的隐性控制轴，不调节时，用螺帽或金属衬垫弹性安装帽盖住。

g、为保险丝、插孔等加金属帽。

h、用导电衬垫和垫圈、螺母等实现钮子开关防泄漏安装。

i、在禁止、通风和强度要求高而质量不苛刻时，用蜂窝板禁止通风口，最好用焊接方式保持线连线，防止泄漏。

j、儘可能在指示器、显示器后面加禁止，并对所有引线用穿心电容滤波。

k、在不能从后面禁止指示器/显示器和对引线滤波时，要用与机壳连续连线的金属网或导电玻璃禁止指示器/显示器的前面。对夹金属丝的禁止玻璃，在保持合理透光度条件下，对30～1000m的禁止效能可达50～110db。在透明塑胶或玻璃上镀透明导电膜，其禁止效果一般不大于20db。但后者可消除观察窗上的静电积累，在仪器上常用。所组成。组成中至少有一种组分具有导电能力，使涂层的体积电阻率小于10欧姆-cm。
