坐标量度仪（Coordinate measuring instrument），利用精密刻度尺和测微器组成的直角坐标读数系统，用于测定照相底片上天体位。在我国各天文台站中，以蔡司坐标量度仪最为常见。
基本介绍
- 中文名：坐标量度仪
- 外文名：Coordinate measuring instrument
- 组成：精密刻度尺和测微器
- 用途：测定照相底片上天体位
结构性能
分类
专用于量度底片的工具。有德国的蔡司(Zeiss)坐标量度仪，美国的曼氏(Mann)比较仪，我国上海光学仪器厂生产的半自动坐标量度仪等。 在我国各天文台站中，以蔡司坐标量度仪最为常见。
原理
蔡司坐标量度仪的工作原理同阿贝(Abbe)比长仪大致相同，即採用长度比较的方法，将待测物体的长度直接与仪器标尺的长度相比较。因此，同样必须符合所谓阿贝原理。阿贝原理是：待测点必须与标尺位于同一直线上。对于坐标量度仪，则要求待测点位于两标尺延长线的交点上，即底片和两标尺要位于同一平面上，而且测量点就是两标尺延长线的交点。如果不符合阿贝原理，则将带来不能容忍的测量误差。
结构

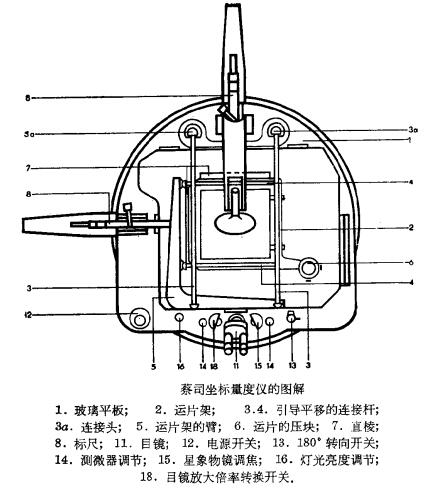

如图是蔡司坐标量度仪(Coordinate MeasuringInstrument 3030)的图解。 为适应人卫底片测量的特点，专门配製了一个可以旋转的承片框。把底片放进承片框并将它放在运片架上以后，用手前后左右推动压块，三颗滚珠就托着运片架自由运动，将底片上的待测目标置于星象物镜上面。在仪器上面有一固定的星象照明灯，灯光通过底片上的星象射入成象光学系统的物镜，使星象显示在目镜的视场内。视场内有井字形瞄準器，供对準目标之用。
