LTE分两种不同的双工方式，这个不同最直接的就是对于空中接口无线帧结构的影响，因为FDD採用频率来区分上、下行，其单方向的资源在时间上是连续的；而TDD则採用时间来区分上、下行，其单方向的资源在时间上是不连续的，而且需要保护时间间隔，来避免两个方向之间的收发乾扰，所以LTE分别为FDD和TDD设计了各自的帧结构。
基本介绍
- 中文名：LTE帧结构
- 外文名：LTE frame structure
- 範畴：4G通信
TDD帧结构
最初TDD结构

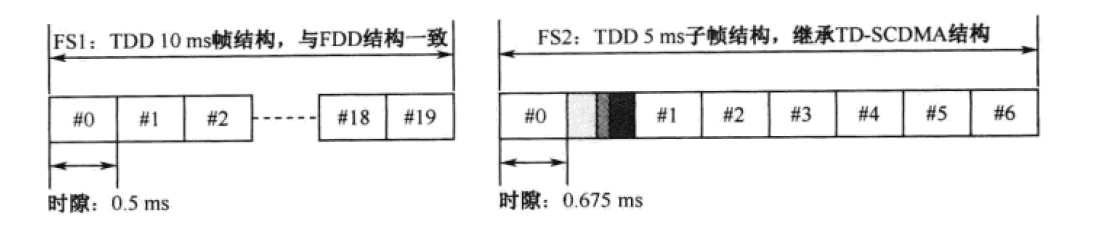

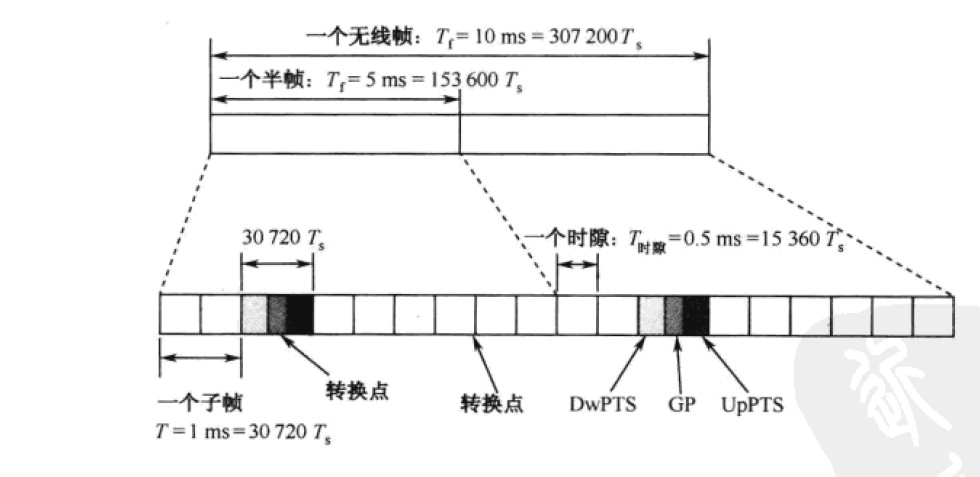

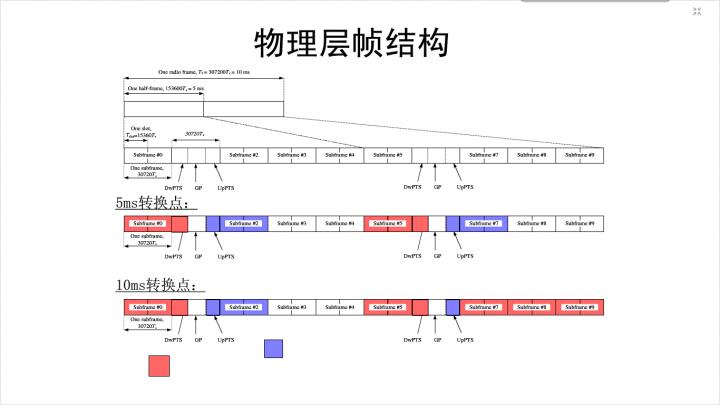

TD-LTE针对TDD模式中上、下行时间转换的需要，设计了如下专门的帧结构。它採用无线帧结构，无线帧长度是10ms，由两个长度为5ms的半帧组成，每个半帧由5个长度为1ms的子帧组成，其中有4个普通的子帧和1个特殊子帧。所以整个帧也可理解为分成了10个长度为1ms的子帧作为数据调度和传输的单位(即TTI)。其中，子帧#1和#6可配置为特殊子帧，该子帧包含了3个特殊时隙，即DwPTS，GP和UpPTS（如下图所示），它们的含义和功能与TD-SCDMA系统中的相类似。其中，DwPTS的长度可以配置为3～12个OFDM符号，用于正常的下行控制信道和下行共享信道的传输；UpPTS的长度可以配置为1～2个OFDM符号，可用于承载上行物理随机接入信道和Sounding导频信号；剩余的GP则用于上、下行之间的保护间隔，相应的时间长度约为71～714μs，对应的小区半径为7km～100km。
融合TDD结构

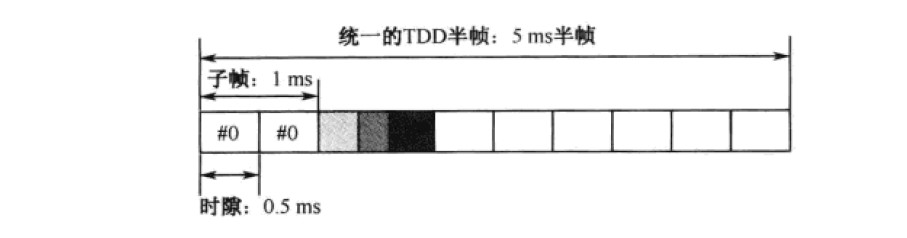

短RACH（RandomAccessCHannel）是LTE对TDD的另一项特殊设计。在LTE中，随机接入序列可採用的长度分为1ms，2ms以及157μs三种选项，共5种随机接入序列格式。其中，长度为157μs的随机接入序列格式是TDD所特有的，由于其长度明显短于其它的4种格式，因此又称为“短RACH”。採用短RACH的原因也是与TDD关于特殊时隙的设计相关的，短RACH在特殊时隙的最后部分（即UpPTS）进行传送，这样利用这一部分的资源完成上行随机接入的操作，避免占用正常子帧的资源。採用短RACH时，需要注意的一个主要问题是其链路预算所能够支持的覆盖半径，由于其长度要大大的小于其它格式的RACH序列（1ms，2ms），因此其链路预算相对较低（比长度为1ms的约低7.8dB），相应的适用于覆盖半径较小的场景（根据网路环境的不同，约700m～2km）。
FDD帧结构

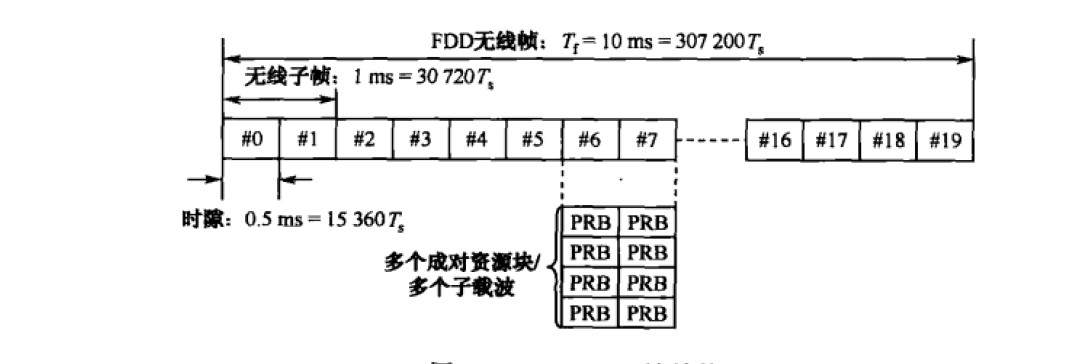

LTE FDD类型的无线帧长为10ms,每帧含10个子帧、20个时隙。每个子帧有两个时隙，每个时隙为0.5ms,如下图所示。LTE的每个时隙有可以有若干个资源块（PRB），每个PRB含有多个子载波。
