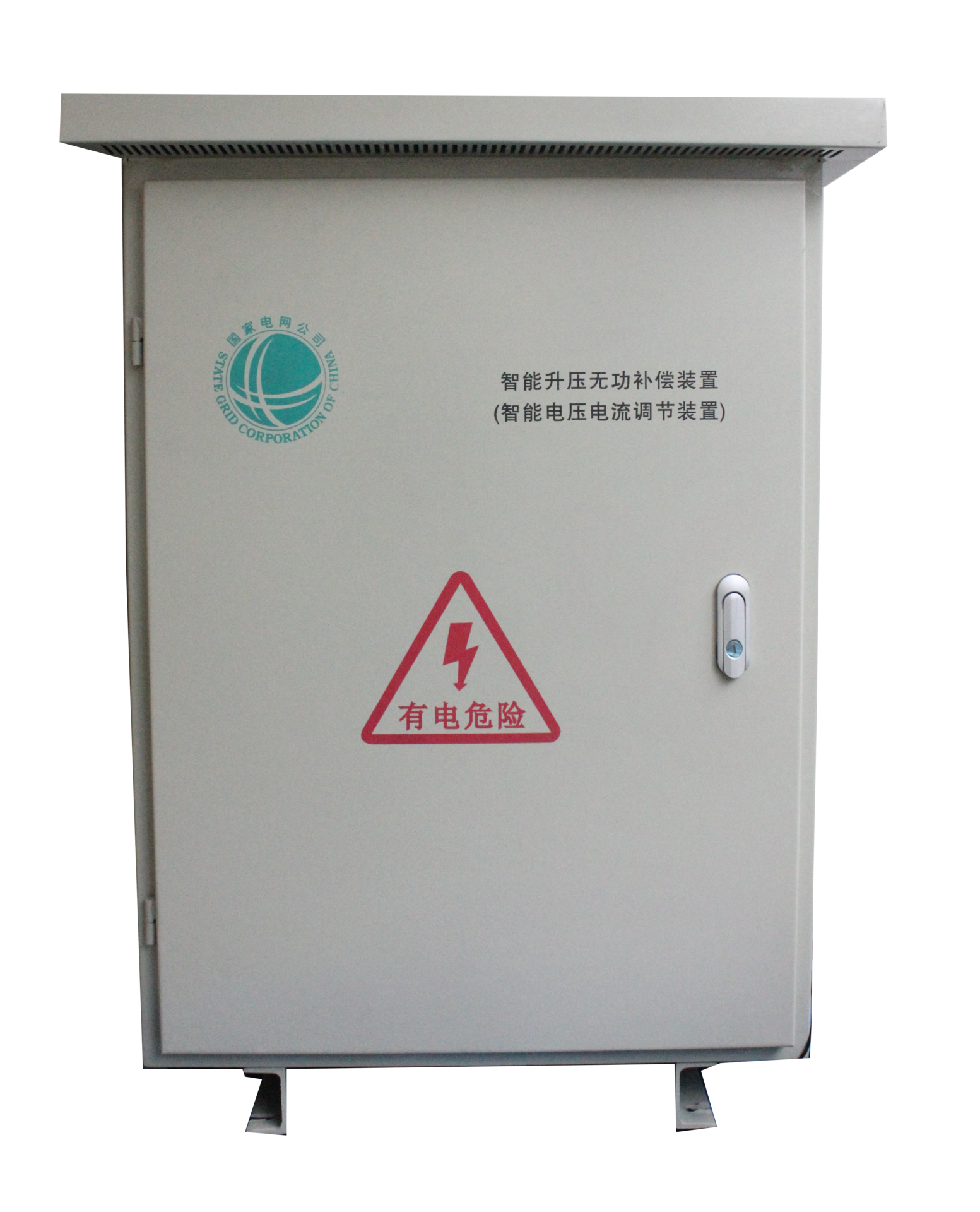

末端智慧型调压补偿装置

基本功能

能有效的解决农村配变台区低压线路中末端电压不合格、无功不合格。

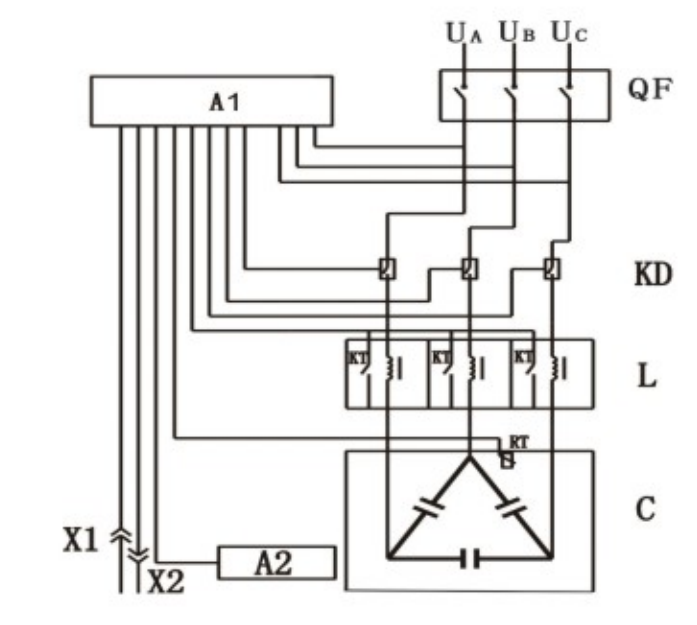

该模组由髙性能补偿变压器、智慧型控制模组及开关器件组成。

其主耍工作原理：当智慧型控制模组检测到线路电压偏低时，控制开关组件动作进行系统电压提升，同时将数据发给智慧型远程监控组件。

智慧型无功补偿模组採用同步开关式智慧型电容器，该智慧型电容器採用微电子软硬体技术、微型感测技术、微型网路技术和电器製造技术等最新技术成果，将其智慧型化、一体化，实现零投切、保护、测量、信号、在线上等系列功能。

由于末端智慧型调压无功补偿装置安装点比较分散，同时也是柱上安装方式，这就是导致其维护及其不方便，且工作量大。鑒于这些本公司开发了智慧型远程监控组件与末端升压无功补偿装置配套使用，这样可以非常準确的掌握各配变下的升压补偿装置的实时运行工况，大大降低工作人员的数量及工作强度。

智慧型远程监控组件由无线数据传送器、伺服器端软体、PC客户端软体、手机APP客户端软体构成，其中：

1、无线传送器：通过RS485与末端智慧型升压系统通讯并把数据通过GPRS方式将数据上传到供电系统伺服器中，同时也将装置地理位置打包传送给伺服器。

2、伺服器端软体：管理无线传送器传来的数据，并进行许可权分类。

3、PC客户端软体：通过地图的形式显示各个位置运行情况，这样只要装置出现问题，可以第一时间到达地图所指位置装置。

4、手机APP客户端软体：通过苹果ios系统和Android系统可以任意地点、任意时刻查询装置运行工况。这样工作人员可以最快方式到底地点并处理问题。

旁路、升压切换採用自保持投切开关工作中几乎无损耗採用同步开关调节技术无涌流、无拉弧，继电器寿命长。

在超过线路升压补偿装置额定容量时，可不断电切换至自动旁路状态，自动旁路与补偿迴路配备电气互锁该旁路系当控制系统故障时，可保证供电系统在直通下继续工作。

控制电路经过特别设计，保证系统主交流接触器在低电压状态下可以正常工作。

当系统温度≥55度时，系统自动启动风扇进行降温，温度≥100度时，将直接进入直通状态，以保证系统可靠运行。

智慧型远程监控组件由无线数据传送器、伺服器端软体、PC客户端软体、手机APP客户端软体构成，可以实现实时监测台区内的所有装置的运行工况和参数。

线上路电压低至160V时，装置仍可提升输出电压至198V，系统可10%过载长时间运行；满负荷时大于98%，效率髙。
