为了改善电网功率因数低下带来的能源浪费和这些不利供电生产的因素，必须使电网功率因数得到有效的提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法就是在需要无功功率的地方产生无功功率，即增加无功功率补偿设备与装置。

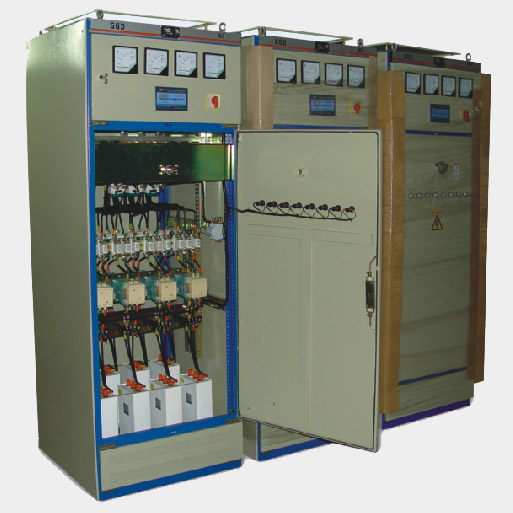

电容补偿柜

一般来说，低压电容补偿柜由柜体、母排、熔断器、隔离开关熔断器组、电容接触器、避雷器、电容器、电抗器、一、二次导线、端子排、功率因数自动补偿控制装置、盘面仪表等组成。

在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后，电容器的电流将抵消一部分电感电流，从而使电感电流减小，总电流随之减小，电压与电流的相位差变小，使功率因数提高。

ES-2010型低压无功动态补偿装置採用大功率晶闸管投切开关，控制器可根据系统电压，无功功率、两相準则控制晶闸管开关对多级电容组进行快速投切。晶闸管开关採用过零触发方式，可实现电容器无涌流无冲击投入，达到稳定系统电压、补偿电网无功、改善功率因数、提高变压器承载能力的目的。可广泛套用于电力、冶金、石油、港口、化工、建材等工矿企业及小区配电系统。

ES-2011型高压无功自动补偿装置，适用于6KV、10KV的大中型工矿企业等负荷波动较大、功率因数需经常调节的变电站配电系统。本装置是根据系统电压和无功缺额等因素，通过综合测算，自动投切电容器组、以提高电压质量、改善功率因数及减少线损。本装置适用于无人值守变电站和谐波电压、谐波电流满足国标GB/T14549-93规定允许值的场合。如现场谐波条件超标，可根据情况配备1%-13%Xc的电抗以抗拒谐波进入补偿设备。

ES-2012型高压无功就地补偿装置主要套用于大功率高压电机、为高压电机的运行就地提供所需无功功率，以达到提高电机的功率因数、减少线路损耗及改善供电质量的目的。本装置选用进口或国内外知名企业高压单相或三相电容器，金属化全膜绝缘介质，具有稳定性高、运行温度低、损耗小、使用寿命长、体积小、重量轻、无泄漏等特点。该装置广泛套用于冶金、石化、建材、电力、煤炭、机械製造、水泥等行业的大功率高压电机设备。

ES-2013型高压无功固定补偿装置用于于负荷稳定、无需自动控制的工矿企业、电力部门等变电站。装置连线在6KV、10KV母线上，用于改善系统功率因数、调整网路电压及降低线路损耗。本装置採用全封闭柜体，防护等级高。每套封闭柜均有带电和电流显示元件。成套装置由电抗器、电容器、等元器件组成，设备简单，便于安装。本装置为固定补偿方式，也可根据用户要求採用手动分组投切。
