产品简介：日本生产的DH2F是预硬热作模具钢.出厂时预硬到HRC37-42.DH2F可以满足快速制模的需要，故无须热处理，适用于形状複杂、精密模具及零部件，切削性能出色，便于加工刻模，可缩短模具加工周期、降低成本，如再施以表面处理可进一步提高耐磨性和耐蚀性能。经常使用在各类铝镁锌压铸模具.高硬塑胶模具. 如:手机外壳模具汽车车灯模具发动机模具.钢材种类：热作预硬模具钢材 钢材特长：切削性良好,优良的高温强度与耐磨性

该钢可加工性良好,高温强度与耐磨性优良,可以满足快速制模的需要。

已进行预硬化,故无需热处理,适用于形状複杂、精密模具及零部件。该钢便于加工及雕模,可缩短模具加工周期,降低成本。如施以表面处理可进一步提高耐磨性和耐蚀性。

预硬态,硬度37 ~42HRC或30 ~33HRC

已经预硬至37～41HRC(表面硬度)，无须热处理。

适用于形状複杂、精密之模具及零部件。

切削性能出色，便于加工及雕模。可望缩短模具加工周期、降低成本。

如施以表面处理可进一步提高耐磨性和耐蚀性。

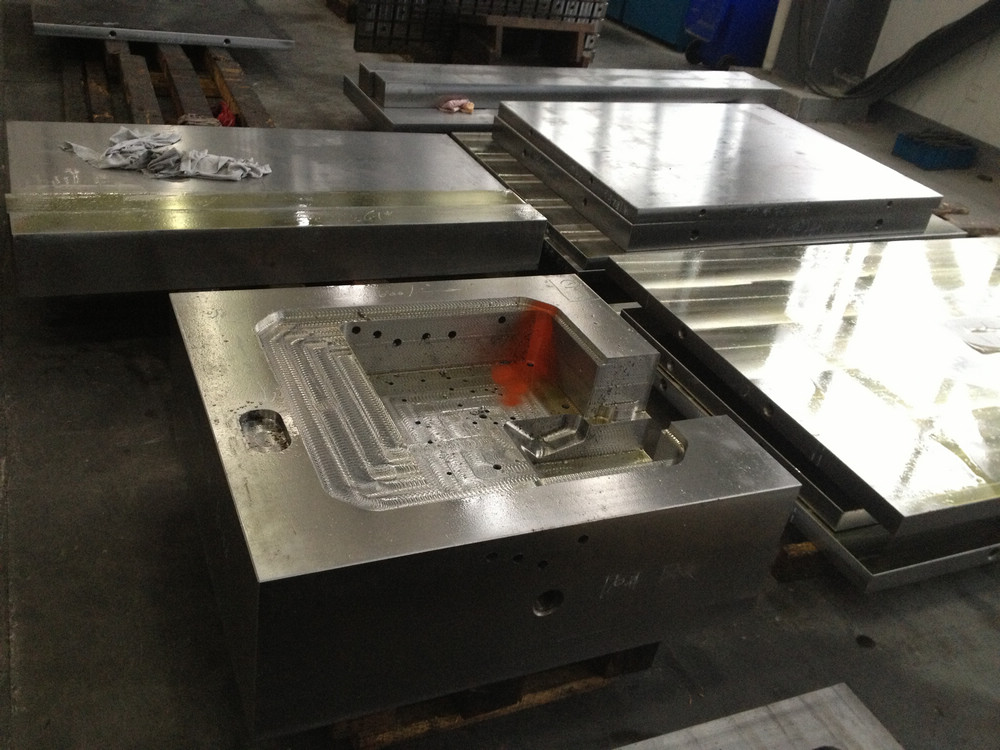

铝、锌压铸模 铝热挤压铸模

压铸模部件 冲压模

压室沖头 卸料板

浇口套 诸机械部件

塑胶模

铬 Cr：4.50~5.50

钼 Mo：1.00~1.50

钒 V：0.40~1.20

淬火、回火规範

预热温度500~600°C,保温2~4h,淬火温度850~880°C,至少保温2h,出炉后在油中冷却至50~100°C,然后空冷至室温,直径或厚度<100mm也可採用空淬。淬火后硬度可达50~53HRC,应及时进行回火。

火焰淬火规範

将需要硬化处理部位,加热至浅红色,温度约在850~950°C,然后在空气中冷却。应进行回火处理,回火温度150~200°C,火焰硬化处理后,表层硬度可达45~50HRC。

在进行火焰硬化处理时,应对模具适当预热至150~200°C,以防止模具开裂。

相对应的材料有FDAC等。

1)适合于铝、锌压铸摸、铝热挤压铸模,以及压铸模部件,如压室沖头、卸料板、浇口套等。

2)用于高硬塑胶模具,如手机外壳模具、汽车车灯模具等。

3)该钢模具氮化可获得高硬度的表层组织,氮化后的表层硬度可以达到650~700HV,使用寿命可达100万模次以上。
