OLT：optical line terminal(光线路终端），用于连线光纤干线的终端设备。
基本介绍
- 中文名：光线路终端
- 外文名：optical line terminal
- 简称：OLT
- 套用：用于连线光纤干线的终端设备。
视图

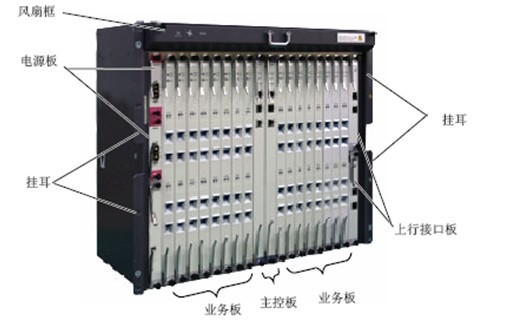

OLT机箱前视图如右图。
一种基于FLEX+TCL的OLT网路管理系统
首先，以EPON系统的理论体系为依据，了解其工作原理，分析中国电信对于光线路终端的业务需求，区分主要功能模组，对于EPON系统各部分功能做了谈论。
其次，以中国电信光线路终端设备测试需求为依据，参考现有的OLT系统，设计了光线路终端系统的硬体结构，完成网路业务到设备模组的逻辑映射，给出具体功能模组的实现方法。
接着，对各种网路管理协定进行深入研究，选定Flex和Tcl为开发工具，採用三层设计思想，设计并实现了一套基于Web的分散式管理方式，具有配置管理、故障分析、性能查询等功能的OLTI冈络管理系统。
功 能
1、向ONU(光网路单元）以广播方式传送乙太网数据；
2、发起并控制测距过程，并记录测距信息；
3、为ONU分配频宽；即控制ONU传送数据的起始时间和传送视窗大小．
EPON无源光网路系统中的局端设备（OLT），是一个多业务提供平台，同时支持IP业务和传统的TDM业务。放置在城域网边缘或社区接入网出口，收敛接入业务并分别传递到IP网。
EPON无源光网路系统组网灵活，下联半径20公里範围内处于业务接入点的多个终端, 构成 EPON系统网路。该系统可支持多种业务模式，适应多种工作环境，为用户提供FTTx系列解决方案。OLT除了提供业务汇聚的功能外，还是集中网路管理平台。在OLT上可以实现基于设备的网元管理和基于业务的安全管理和配置管理。不仅可以监测、管理设备及连线埠，还可以进行业务开通和用户状态监测，而且还能够针对不同用户的QoS/SLA要求进行频宽分配。
OLT路由功能测试方法可用CDRouter进行全自动测试

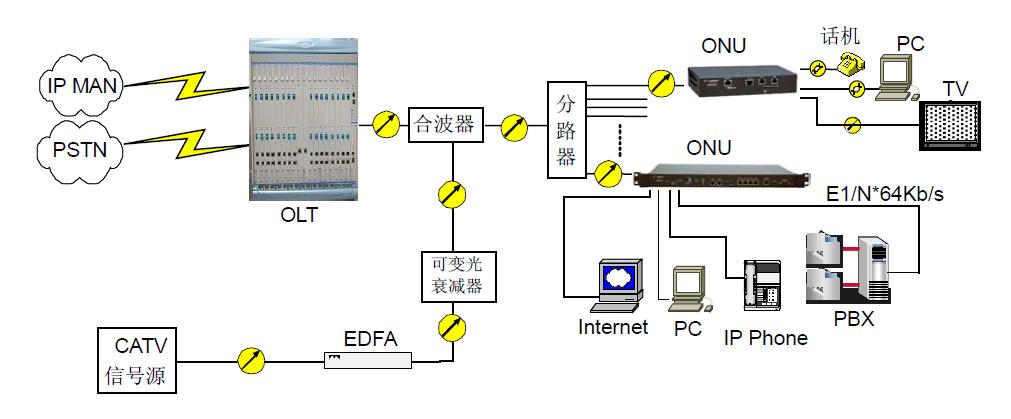

有OLT的典型组网方式如右图：
一方面将承载各种业务的信号在局端进行汇聚，按照一定的信号格式送入接入网路以便向终端用户传输，另一方面将来自终端用户的信号按照业务类型分别送入各种业务网中
可分为三部分
核心部分：包括汇聚分发、业务处理和ODN适配功能
业务部分：提供业务接口功能，包括接口适配、接口保护等，以及在需要时具有特定业务的信令处理和媒质传输制式的转换功能
公共部分：包括供电与OAM功能
组网结构
光接入网路就是以光为传输介质的接入网路，替代铜线，用于接入每个家庭.光接入网路是由OLT（Optical Line Terminal，光线路终端）和ONU（Optical Network Unit , 光网路单元）以及ODN（Optical Distribution Network , 光分配网路）三部分组成；其中OLT和ONU是光接入网路的核心部件。光接入网路的核心部件。光接入网路的示意图如下图所示：
光通信网路组网图OLT，是光接入网的核心部件，相当于传统通信网中的交换机或路由器，同时也是一个多业务提供平台。一般放置在局端，提供面向用户的无源光纤网路的光纤接口。它主要实现的功能是：
- 上联上层网路，完成PON（Passive Optical Network , 无源光网路）网路的上行接入。
- 通过ODN网路（由光纤和无源分光器组成）下连用户端设备ONU。实现对用户端设备ONU的控制、管理和测距等功能。
ONU，是光网路中的用户端设备，放置在用户端，与OLT配合使用，实现乙太网二层、三层功能，为用户提供语音、数据和多媒体业务。它主要实现的功能是：
- 选择接收OLT传送的数据。
- 回响OLT发出的管理命令，并作相应的调整。
- 对用户的乙太网数据进行快取，并在OLT分配的传送视窗中向上行方向传送。
- 其他用户管理功能。
简而言之，OLT就像一个指挥官，指挥着各个ONU小兵，为提供价格低廉并且高速的通信服务，通过光将地球上的我们更加紧密地连线在一起，技术改变生活。
基于ARM9的EPON OLT硬体设计与实现
无源光器件连线局端 (optical line terminal,OLT)在EPON体系中是处于核心网路侧的设备。首先对OLT在EPON体系中的功能作了简要介绍，提出了基于ARM9处理器的单板OLT...
OLT系统设计思想
整个OLT系统设计採用嵌入式设计思想。嵌入式硬体平台体积小、高可靠性、功耗低资源丰富、操作方便，为OLT的软硬体调试及升级提供了方便。
OLT系统硬体设计通常由三大部分组成：背板、主控板和单板OLT。
背板主要是用来连线多块OLT单板和主控板。实际项目中可设计成4块单板（即包含4个PON口）或20块单板（包含20个PON口）的形式。
主控板主要是用来实现对多块OLT板卡的控制和管理、实现对ONU的集中管理、远程监控、远程调测与维护以及远程线上升级等服务。主控板通过MII（Media Independent Interface）和单板OLT相连。设计主要说明的是单个OLT板卡的硬体设计与实现。

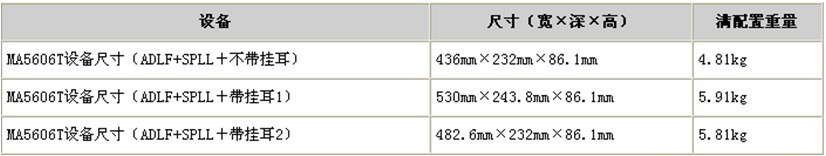

技术指标
环境温度长期工作环境：-5℃～+45℃
技术指标
技术指标短期工作环境：-25℃～+55℃
工作环境湿度
长期工作环境：5%RH～95%RH
短期工作环境：工作10%RH～100%RH
气压环境70kPa～106kPa
海拔高度4000m以内
单框满配置最大功耗：150W
MCUA 26W
供电方式：直流供电
工作电压範围-38.4V～-57.6V
机框配置
主控板
SCUL
SCUB
业务板
EPBA
GPBCOPFA
机框配置图解
机框配置图解乙太网业务级联板
ETHA
上行接口板
GICF/G
GICD/E
X1CA
X2CA
TOPA
电源接口板
PRTG
通用接口板
CITA
单板介绍

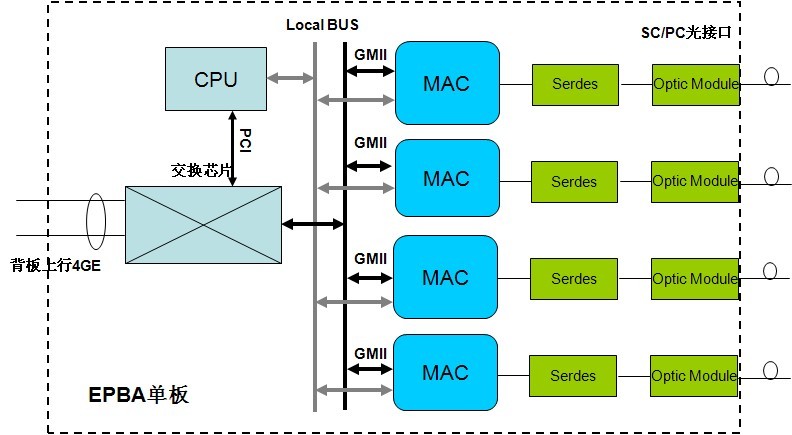

EPBA单板支持4个EPON连线埠支持1000Base-PX10/PX20 光模组 ，支持最远20km的传输距离。
单板介绍
单板介绍支持最大分光比1：64，一个EPON连线埠可同时支持64个ONU。
