集成网卡Integrated LAN，把网卡集成到主机板上的做法从90时代就初见端倪，特别是随着现在ADSL的各种宽频接入方式的普及，网卡的需求比例也相继提高。因此将网卡集成到主机板上的方案逐渐为各大小厂商所广泛採用。

集成网卡(图1)

集成在主机板上的网路解码晶片（乙太网控制器）

从02年的10M到后来的100M。到现在的1000M。千兆网路已经全面普遍了。

集成网卡的大户厂商：REALTEK,MARVELL,INTEL,BROADCOM,VIA，3COM

可以通过主机板说明书、盒子等来确认自己的网卡品牌型号，下载驱动。而且集成网卡的驱动程式往往是在主机板附赠光碟里就有的。

如今的主机板不仅仅只是集成音效卡，网卡也变成主机板不可缺少的一部分了（显示卡没有普遍集成有它特殊的原因——人们对音效卡和网卡性能的要求远远低于对显示卡的要求）。

把网卡集成到主机板上的做法从i810时代就初见端倪，特别是随着现在ADSL和各种宽频接入方式的普及，网卡的需求比例也相继提高，因此，将网卡集成到主机板上的方案逐渐为各大小厂商所广泛採用。不仅仅如此，如今主机板集成的网卡还花样百出，出现了千兆网卡和DUAL（双网卡）网卡等新式技术。

网路的套用如此重要，我们选择主机板的时候不妨注意一下主机板上集成的网卡，看看哪款主机板集成的网卡更加适合你。

1.成本低廉 2.使用方便 3.集成性比较高，拥有较高的实用性，能满足日常大部分套用的需求

集成网卡(图2)

1.一旦损坏则比较麻烦 2.比较老或者偏的晶片（比如REALTEK 8201CL等）驱动比较麻烦 3.性能往往不是太好，不能满足一部分人的需求

附：网卡介绍

作为网路硬体来说，网卡是最基本、套用最广泛的一种网路设备。网卡的全名为NIC（Network Interface Card，网路接口卡），它的标準是由IEEE来定义的。网卡工作于OSI（Open System Interface，开放式系统互连）的最低层，也就是物理层，这层定义了网路卡有关连线头、针、针的使用、电流、编码及光调等。也就是说每种不同的网卡就必须要相应的网线或者其它网路设备跟它相对应，不能盲目混用。举一个最简单的例子就是RJ-45接口的网卡不能用细缆连线 ，而网线长度也有一定的限制。

下面来介绍关于网卡的分类：

可以分为以下几种：

集成网卡(图3)

1、ISA接口网卡

由于ISA汇流排的局限性，市面上这种接口的网卡已经少见了。对于现在来说，ISA接口的网卡具有价钱便宜的特点。但是由于具有传输速度低、安装麻烦等特点。

2、PCI接口网卡

现在套用最广泛的，也是最流行的网卡。它具有性价比高、安装简单等特点。

3、USB接口网卡

最近才出现的产品，主要是为了满足没有内置网卡的笔记本用户。它通过主机板上的USB引出来的。

1、10Mb网卡

最大传输速率为10Mbps。几年前流行的网卡，主要套用于汇流排型网路拓朴的，后来为解决网路冲撞问题，也出现了星型拓朴（RJ-45）的网卡。这种网卡主要是价钱便宜，适用于一般家庭使用。

2、10/100Mb自适应网卡

最大传输速率为100Mbps。现在最流行的一种网卡。所谓自适应就是具有自动检测网路速度的特点，如果你目前的物理设备是不能传输100Mb的话，它会自动降到10Mb。

3、10/100/1000Mb自适应网卡

最大传输速率为1000Mbps。也就系现在所说的千兆网卡，可以根据线路及物理设备来自动检测网路速度。

1、RJ-45

集成网卡(图4)

这是由IEEE定义的，它规定了使用RJ-45接口的网卡要使用RJ-45水晶头连线，至于网线方面就要使用双绞线了。

2、AUI（10M网路中使用）

这种网卡主要套用于汇流排拓朴结构中，网线就要使用同轴粗缆了。

3、BNC（10M网路中使用）

也主要套用于汇流排拓朴结构中，网路就只能使用同轴细缆了。

4、FDDI

主要是套用于光纤网路的。大家系比较少见甚至没有见过的。这种接口的网卡连线起来比较严格。

1、有线网卡

就是我们平时所使用的普通网卡，有线即需要网线的意思。

2、无线网卡

主要为特别用途而套用的网卡，它的最主要特点就是不需要网线，因为网卡集成了一块具有接收信号的IC。

现在无线网卡的技术已经非常成熟，一些有特殊职能的部门已经大力推广这种无线网路。

主机板集成网卡有10M/100M、DUAL网卡、千兆网卡及无线网卡等类型。对于大数据量网路来说，伺服器应该採用千兆乙太网网卡，这种网卡多用于伺服器与交换机之间的连线，以提高整体系统的回响速率。而10M/100M网卡则是採用最常用而且是最廉价的网路晶片，它对于通常的档案共享等套用来说已经足够了，而且集成网路晶片的成本现在几乎是最低的时候，性价比相当不错。而DUAL双网卡技术无疑是对于使用宽频等套用的用户最实用的技术，价格也不高。

集成网卡(图5)

1．Realtek8201BL

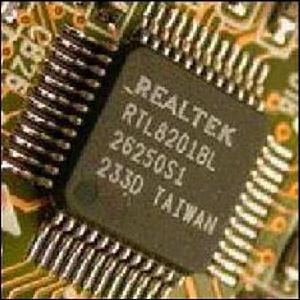

Realtek 8201BL（图1）是一种最常见的主机板集成网路晶片（又称为PHY网路晶片，是指将网路控制晶片的运算部分交由处理器或南桥晶片处理，以简化线路设计，从而降低成本），其速度为10/100M自适应。套用Realtek 8201BL网路晶片的网卡性能应该和市面上流行的8139D网卡差不多。

2．VIA

VIA的集成网卡晶片VT6105也被广泛套用于VIA晶片的主机板上。和8201BL一样，VT6105也是10/100M自适应。

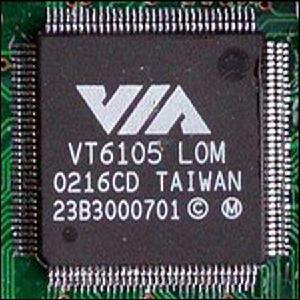

VT6105分为VT6105M和VT6105LOM（图2）两种，两者的区别在于后者支持网路远程唤醒功能，而前者则不支持。因为VIA主机板晶片的广泛流行，VT6105可能是目前最流行的集成网卡。

3．SiS900

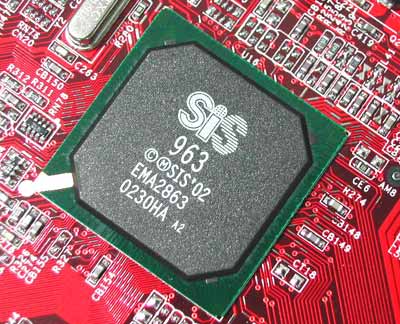

SiS公司近年在开发主机板晶片组方面十分积极，它总是将更多的功能和标準放到南桥晶片中以节省主机板厂商成本，网路功能就是其中之一。SiS900原本是单一的网路控制晶片，但现在已经集成到南桥晶片963中。

集成网卡(图6)

4．nForce MCP nVIDIA/3Com

nForce2不仅是一块性能不错的APU（Audio processor unit，音频处理器单元），而且它还内置了两组网路晶片功能：Realtek 8180PHY网路晶片（图4）和Broabcom AC101L PHY网路晶片，这两组网路晶片能够很好地完成网卡的功能，属于性价比很高的产品。 nForce MCP nVIDIA/3Com是惟一能够同时支持区域网路和广域网连线的双路网路架构（DualNet），即内置两个可并行工作的3Com和nVIDIA 10/100Mbps BaseT乙太网/快速乙太网接口。

5．lntel Pro/100VE

lntel公司的入门级网路晶片（图5），但是和其他的10/100M网卡想比，性能略胜一筹。Intel的网卡是入门级网卡中性能相当不错的产品。早年，由于採用其他晶片的网卡售价十分昂贵，使得lntel公司决定自己开发网卡晶片。

6．BCM5702WKFB

BROADCOM的千兆BCM5702WKFB（图6）晶片是许多主机板採用的集成千兆网路晶片，它採用了0.13微米製程、15×15mm封装。和上一代产品比较，BCM5702WKFB晶片显着降低了千兆乙太网连线所需的器件成本、电路板空间及功耗。目前有能力生产千兆网卡晶片的厂商只有Intel、Alten和Broadcom、3COM、VIA几家，其中BROADCOM的产品在价格方面相当有优势。7．VIA VT6122

VIA VT6122晶片是业内非常有名的以性价比着称的晶片产品，而且千兆的网路速度对很多以网路为生的用户来说，很有吸引力，它很有可能成为最流行的千兆级集成网卡。

集成网卡的性能如何

与没有音频处理能力的AC’97集成软音效卡不同，集成网卡和PCI网卡一样，都具有独立的处理晶片，因此对CPU资源的占用率不高，在CPU频率论G算的年代，其对电脑整体性能的影响几乎可以忽略不计。其性能也和市面上卖几十块钱的独立网卡基本无异。

对于通过网卡上网或是普通的区域网路用户，集成网卡的性能是完全足够的，不过要仔细追究起来，软网卡和硬网卡对机器整体性能还是有影响。软集成网卡把网路控制晶片的运算部分交由处理器或南桥晶片处理，以简化线路设计，从而降低成本，像Realtek8201B、VIA VT6105还有SiS900中集成的网卡均属于软网卡，一般在主机板南桥晶片中集成网卡功能的均属于软网卡。

1.多半是连不上网了。首先，比较常见的是，在“设备管理器”里面看不到“网路适配器”，或是“网路适配器”出错，无论怎幺更新驱动，都有黄色的感叹号然后是网路的协定不能正常运行：点“开始”-“运行”，输入“cmd”然后输入“ipconfig /all”，如果网卡坏了，一般不会返回正确的MAC地址，也可能返回的IP出错~现在都是集成的网卡，一般很少坏，即使坏了问题也不大，随便去买块二手的网卡换上就是了，最多10块钱。

2.网卡坏了的话一般你电脑不会出现本地连线,在系统的设备管理器那找不到网路网路适配器,又或者是显示一个黄色的感叹号,驱动安装不上等情况,本地连线也不会出现；有时候连线上了却始终收不到数据包或者传送不出去. 你电脑传送的数据包多接收的少可能是因为网线问题也有可能是传输距离等问题造成的.这个不一定是说接收的多就很好的样子,具体还是看你所出现的问题下定论。

现在的主机板上一般都集成有网卡，而当集成网卡坏了突然不能使用时，除了驱动程式，可能就要从硬体本身上找原因了。

某天打开电脑準备上网，突然发现无法打开网页。仔细一看，桌面右下角的本地连线的图示不见了。马上打开网路连线视窗发现里面空空的，看不到本地连线的图示。接着打开设备管理器，里面竟然也看不到网路适配器。

因为是集成网卡，而且驱动是系统自带的，驱动损坏的可能性不大。就重新设定了BIOS，发现没有效果。心里想着会不会是网卡接触不好或者是坏了，就关了电脑打开机箱把主机板拆下来仔细观察上面的电子元件，没有什幺损坏。翻过主机板仔细观察每个焊点时，突然发现有3个焊点上有轻微的裂痕，马上找来电烙铁重新焊接，焊好后再重新开机，系统顺利找到网卡，故障解决。

现在回想起来，故障可能是笔者以前经常装拆电脑（曾自己给主机板换过两次电容）时用力不当而造成焊点裂开引起的。

Ping命令是测试网路联接状况以及信息包传送和接收状况非常有用的工具，是网路测试最常用的命令。Ping向目标主机（地址）传送一个回送请求数据包，要求目标主机收到请求后给予答覆，从而判断网路的回响时间和本机是否与目标主机（地址）联通。

如果执行Ping不成功，则可以预测故障出现在以下几个方面：网线故障，网路适配器配置不正确，IP位址不正确。如果执行Ping成功而网路仍无法使用，那幺问题很可能出在网路系统的软体配置方面，Ping成功只能保证本机与目标主机间存在一条连通的物理路径。

命令格式：ping IP位址或主机名[-t] [-a] [-n count] [-l size]

参数含义：

-t不停地向目标主机传送数据；

-a 以IP位址格式来显示目标主机的网路地址；

-n count 指定要Ping多少次，具体次数由count来指定 ；

-l size 指定传送到目标主机的数据包的大小。

例如当您的机器不能访问Internet，首先您想确认是否是本地区域网路的故障。假定区域网路的代理伺服器IP位址为202.168.0.1，您可以使用Ping避免202.168.0.1命令查看本机是否和代理伺服器联通。又如，测试本机的网卡是否正确安装的常用命令是ping 127.0.0.1。

Tracert命令用来显示数据包到达目标主机所经过的路径，并显示到达每个节点的时间。命令功能同Ping类似，但它所获得的信息要比Ping命令详细得多，它把数据包所走的全部路径、节点的IP以及花费的时间都显示出来。该命令比较适用于大型网路。

命令格式：tracert IP位址或主机名[-d][-h maximumhops][-j host_list] [-w timeout]

参数含义：

-d 不解析目标主机的名字；

-h maximum_hops 指定搜寻到目标地址的最大跳跃数；

-j host_list 按照主机列表中的地址释放源路由；

-w timeout 指定逾时时间间隔，程式默认的时间单位是毫秒。

如果我们在Tracert命令后面加上一些参数，还可以检测到其他更详细的信息，例如使用参数-d，可以指定程式在跟蹤主机的路径信息时，同时也解析目标主机的域名。

Netstat命令可以帮助网路管理员了解网路的整体使用情况。它可以显示当前正在活动的网路连线的详细信息，例如显示网路连线、路由表和网路接口信息，可以统计目前总共有哪些网路连线正在运行。

利用命令参数，命令可以显示所有协定的使用状态，这些协定包括TCP协定、UDP协定以及IP协定等，另外还可以选择特定的协定并查看其具体信息，还能显示所有主机的连线埠号以及当前主机的详细路由信息。

命令格式：netstat [-r] [-s] [-n] [-a]

参数含义：

-r 显示本机路由表的内容；

-s 显示每个协定的使用状态（包括TCP协定、UDP协定、IP协定）；

-n 以数字表格形式显示地址和连线埠；

-a 显示所有主机的连线埠号。

ipconfig命令以视窗的形式显示IP协定的具体配置信息，命令可以显示网路适配器的物理地址、主机的IP位址、子网掩码以及默认网关等，还可以查看主机名、DNS伺服器、节点类型等相关信息。其中网路适配器的物理地址在检测网路错误时非常有用。

命令格式：ipconfig [/?] [/all]

参数含义：

/all 显示所有的有关IP位址的配置信息；

/batch [file] 将命令结果写入指定档案；

/renew_ all 重试所有网路适配器；

/release_all 释放所有网路适配器；

/renew N 复位网路适配器N；

/release N 释放网路适配器N。

1.本质上无区别

2.同样晶片的独立网卡性能与稳定上好过集成网卡，

3.独立网卡的CPU占用率比集成网卡小，宽频分配更合理，功能更强大

4.独立网卡信号好一点（现在可忽略不计）

5.独立网卡要钱，集成网卡免费。
