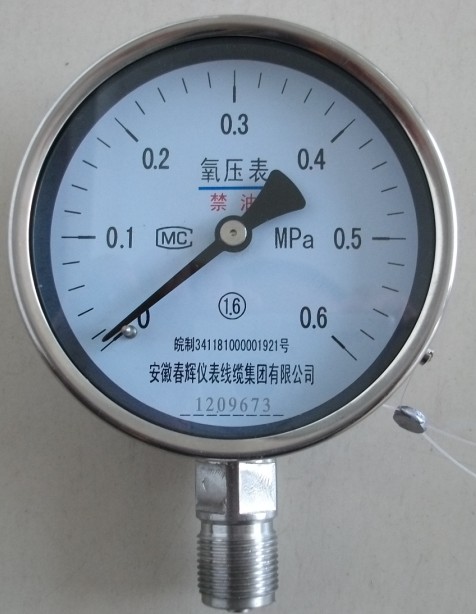

特种压力表是採用不鏽钢材料製成的装置，适用于各工业部门生产工艺流程中对测压仪表有特殊要求的场合。
基本介绍
- 中文名：特种压力表
- 外文名：special pressure gauge
- 适用于：生产工艺流程中对测压仪表
- 型号：Y-50 B
- 结构形式：径向无边
简介
具有较强的耐腐蚀性能，使用于检测腐蚀性能较强介质的压力在恶劣的外部腐蚀环境中使用；广泛套用与石油、化工、农药、等企业，耐腐耐高温压力表的全部零件均由不鏽钢材料製成，导压系统採用特殊焊接工艺。具有优良的耐腐蚀性。
主要技术指标
标度範围及精确度等级
型号 | 结构形式 | 精确度% | 测量範围 MPa |
Y-50 B Y-50TB Y-50ZB Y-50ZQB | 径向无边 径向带后边 轴向无边 轴向带前边 | ±2.5 | -0.1～0;-0.1～0.06;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9 -0.1～1.5;-0.1～2.4;0～0.16;0～0.25; 0～0.4;0～0.6;0～1.0;0～1.60～2.5; 0～4.0;0～6.0;0～10;0～16 ；0～25; 0～40;0～60;0～100 |
Y-60B Y-60TB Y-60ZB Y-60ZQB | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
Y-75B Y-75TB Y-75ZB Y-75ZQB | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
Y-100B Y-100TB Y-100ZB Y-100ZQB | 径向无边 径向带后边 轴向无边 轴向带前边 | ±1.6 | |
Y-150B Y-150TB Y-150ZB Y-150ZQB | 径向无边 径向带后边 轴向无边 轴向带前边 | ||
注：轴向可按要求带方形前边或卡箍式 |
使用环境条件；-40～70℃ -40～200℃（YHT型）相对湿度不大于85℅
温度影响；使用温度偏离20±5时；其温度附加误差不大于0.4℅/10℃

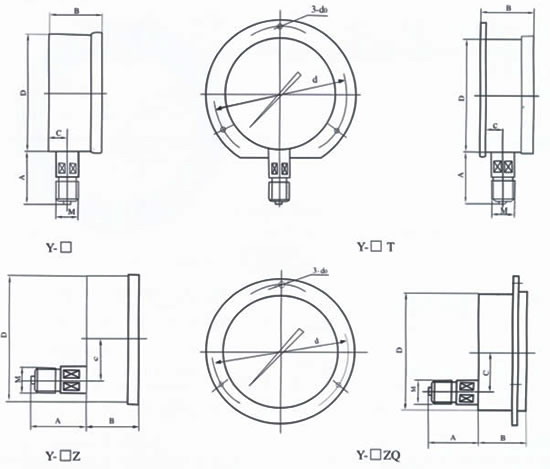

安装方式外形尺寸
型号 | 外形尺寸 mm | ||||||
A | B | C | D | d | d0 | M | |
Y-50B | 29 | 24 | 9 | 50 | / | / | G1/4 |
Y-50TB | 29 | 28 | 11 | 60 | 3.4 | ||
Y-50ZB | 29 | 24 | 0 | / | / | ||
Y-50ZQB | 29 | 24 | 0 | 60 | 3.4 | ||
Y-60B | 31 | 32 | 14 | 60 | / | / | 14X1.5 |
Y-60TB | 31 | 32 | 15 | 75 | 3.4 | ||
Y-60ZB | 30 | 32 | 0 | / | / | ||
Y-60ZQB | 30 | 32 | 0 | 75 | 3.4 | ||
Y-75B | 24 | 30 | 12 | 75 | / | / | |
Y-75TB | 24 | 30 | 12 | 90 | 5.5 | ||
Y-75ZB | 24 | 30 | 0 | / | / | ||
Y-75ZQB | 24 | 30 | 0 | 90 | 5.5 | ||
Y-100B | 44 | 45 | 18 | 100 | / | / | 20X1.5 |
Y-100TB | 44 | 46 | 19 | 118 | 5.5 | ||
Y-100ZB | 43 | 45 | 34 | / | / | ||
Y-100ZQB | 43 | 45 | 44 | 118 | 5.5 | ||
Y-150B | 50 | 47 | 19 | 149 | / | / | 20X1.5 |
Y-150TB | 50 | 48 | 20 | 165 | 5.5 | ||
Y-150ZB | 51 | 47 | 55 | / | / | ||
Y-150ZQB | 51 | 47 | 55 | 165 | 5.5 | ||
注：连线螺纹可按要求订货 |
