万向型双金属温度计是工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。能自动连续记录变化的仪器，为提高测温灵敏度，通常将金属片

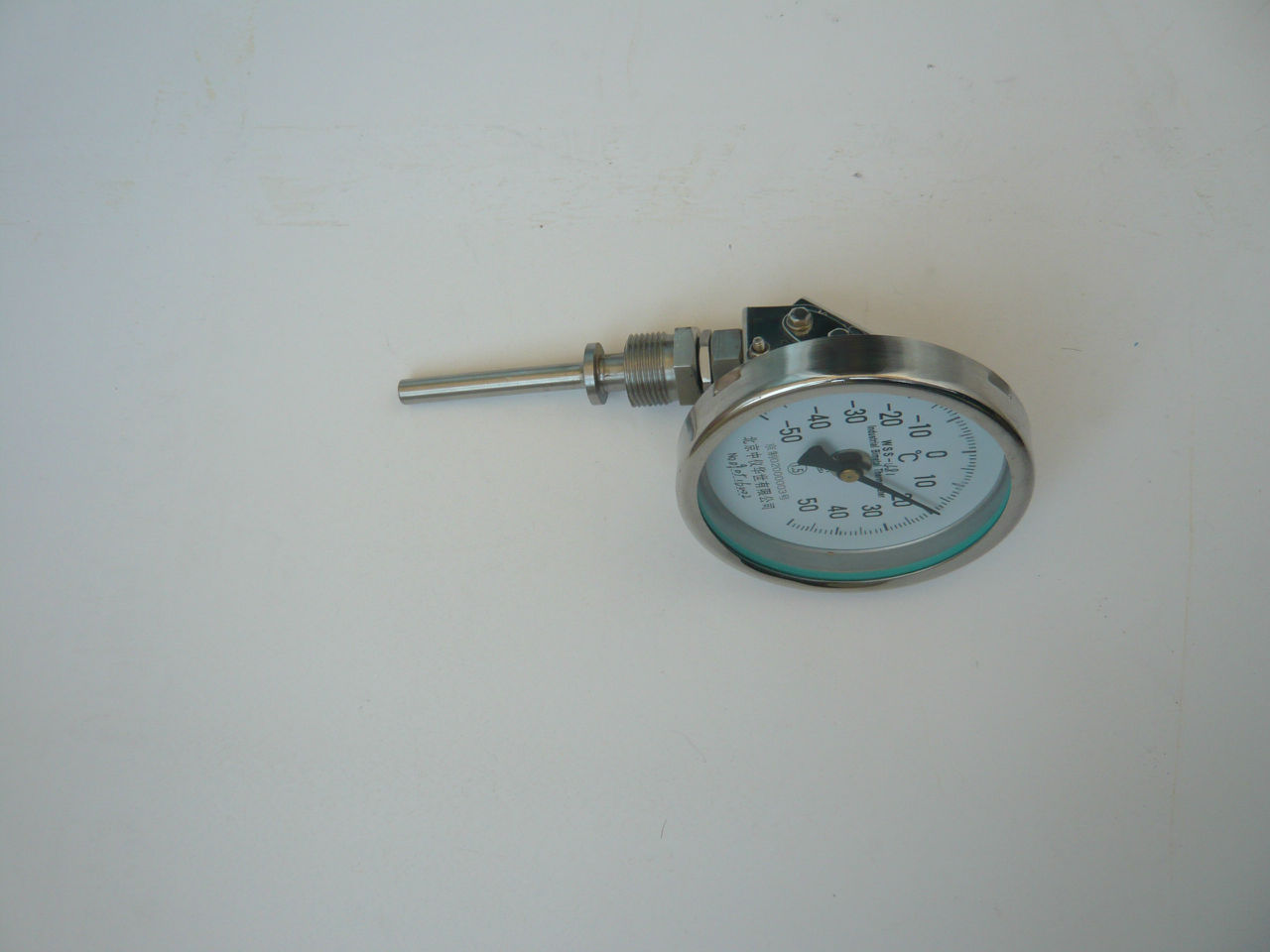

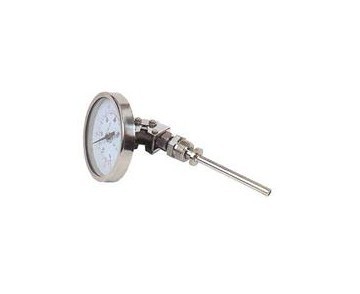

万向双金属温度计图片

製成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷捲起或鬆开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，两种金属在温度变化时体变化量不一样，因此会发生弯曲。将其一端固定，另一端随温度变化而发生位移，位移量与气温接近线性关係。自记系统由自记钟，自记笔组成，自记笔与放大槓桿相连并受感应元件操纵因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温範围是200~650℃，允许均为标尺两程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在强度要求更高的条件下

是利用两种不同金属在温度改变时膨胀程度不同的原理工作的。工业用双金属温度计主要的元件是一个用两种或多种金属片叠压在一起组成的多层金属片。为提高测温灵敏度

，通常将金属片製成螺旋卷形状。当多层金属片的温度改变时，各层金属膨胀或收缩量不等，使得螺旋卷捲起或鬆开。由于螺旋卷的一端固定而另一端和一可以自由转动的指针相连，因此，当双金属片感受到温度变化时，指针即可在一圆形分度标尺上指示出温度来。这种仪表的测温範围是200~650℃，允许误差均为标尺量程的1%左右。这种温度计和棒状的玻璃液体温度计的用途相似，但可使用在机械强度要求更高的条件下。

万向型双金属温度计双金属温度计是一种适合测量中，低温的现场检测仪表，可

用来直接测量液化、气体的温度。双金属温度计与国内同类产品的比较：仪表精度等级达到1.0级，仪表上壳採用防腐材料，其耐温性可以高达200℃，最低为-40℃。法兰式结构，双层密封胶圈，故防腐，防水性能好。保护管焊接採用全自动氩气保护管、焊缝牢固、晶间腐蚀小。标度盘是铝氧化印刷盘，表面清晰式样美观。指针为内可调式。双金属温度计有轴向型,径向型,万向型等表头型号选择.双金属温度计探桿长度可以根据客户需要来定製。现场显示温度，直观方便安全可靠，使用寿命长；抽芯式温度计可不停机短时间维护或更换机芯。轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。

1、现场显示温度，直观方便；安全可靠，使用寿命长；

2、多种结构形式，可满足不同要求。

工作原理

双金属温度计是基于绕製成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。

执行标準 JB/T8803-1998 GB3836-83

标度盘公称直径：60，100，150

精度等级：(1.0)，1.5

热回响时间：≤40S

防护等级：IP55

角度调整误差：角度调整误差应不超过其量程的1.0%

回差：双金属温度计回差应不大于基本误差限的绝对值

重複性：双金属温度计重複性极限範围应不大于基本误差限绝对值的1/2主要技术参数

· 产品执行标準：JB/T8803-1998 ?GB3836-83

· 标度盘公称直径：60，100，150

· 精度等级：(1.0)，1.5

· 热回响时间：≤40S

· 防护等级：IP55

· 角度调整误差：角度调整误差应不超过其量程的1.0%

· 回差：温度计回差应不大于基本误差限的绝对值

· 重複性：温度计重複性极限範围应不大于基本误差限绝对值的1/2

对双金属温度计的安装,应注意有利于测温準确,安全可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:

1、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,儘量避免在阀门,弯头及管道和设备的死角附近装设热电阻.

2、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

(1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

(2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可採取保护管浅插方式或採用热套式热电阻.浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标準插入深度为100mm;

(3)假如需要测量是烟道内烟气的温度,儘管烟道直径为4m,热电阻插入深度1 m即可.

(4)当测量原件插入深度超过1m时,应儘可能垂直安装,或加装支撑架和保护套管.

1. WSS系列双金属温度计在保管、安装、使用及运输过程

中，应儘量避免碰撞保护管，切勿使保 .护管弯曲、变形。安装时，严禁扭动仪表外壳。

2. 仪表应在-30℃～80℃的环境温度内正常工作。

3. 仪表经常工作的温度最好能在刻度範围的1/2～3/4处。

双金属温度计的温度範围：-80～+40℃ -40～+80℃ 0～50℃ 0～100℃ 0~120℃ 0～150℃ 0~160℃ 0～200℃ 0~250℃ 0～300℃ 0~350℃ 0～400℃ 0~450℃ 0～500℃ 0~550℃ 0~600℃

双金属温度计的测量範围

正常工作大气条件
