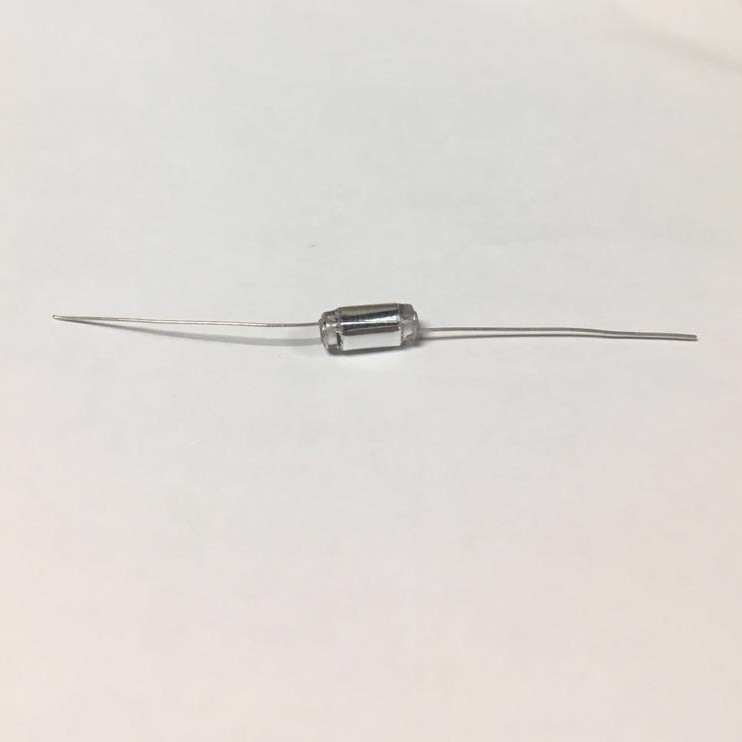

聚苯乙烯电容(polystyrene-film-capacitors type:PSR、PSA)是选用电子级聚苯乙烯膜作介质、高导电率铝箔作电极卷绕而成圆柱状,并采成热缩密封工艺製作而成。容量範围(100pF~0.01uF),具有负温度係数、绝缘电阻高达100GΩ、极低泄漏电流等特点。套用于各类精密测量仪表;汽车收音机;工业用接近开关、高精度的数模转换电路。
基本介绍
- 中文名:聚苯乙烯电容
- 外文名:polystyrene-film-capacitors type:PSR、PSA
- 介质:电子级聚苯乙烯膜
- 容量範围:10pF - 2μF
聚苯乙烯电容器的结构
聚苯乙烯电容器属有机薄膜电容器类,其介质为聚苯乙烯薄膜,电极有金属箔式和金属膜式两种。由于聚苯乙烯薄膜是一种热缩性的定向薄膜,故卷绕成形的电容器可以採用自身热收缩聚合的方法做成非密封性结构。对于高精度、需密封的电容器,则用金属或塑胶外壳进行灌注封装。用金属膜式电极製作的电容器称为金属化聚苯乙烯薄膜电容器。
聚苯乙烯电容器的特点
聚苯乙烯薄膜电容器具有以下特点: ①电容器的容量範围宽.一般为10pF - 2μF 。 ②介质吸?显性很差,绝缘电阻高,电容稳定性好。 ③金属化聚苯乙烯电容器有良好的自愈能力,但用于高频电路时其损耗角正切值将会增大,绝缘电阻将大大下降。 ④温度係数小,但耐热性差。 ⑤可以製成精密电容器,允许偏差可达± 0.1%。 ⑥可以製成高压电容器,最大工作电压可达40kV 。 ⑦製作工艺简单,成本低。 聚苯乙烯薄膜电容器适合在环境温度为- 40℃~ +55℃的条件下工作,可用于高频电路,但金属化聚苯乙烯电容器不宜用于高频和要求高绝缘电阻的场合。
