在光学玻璃的背面，通过真空镀膜镀一层金属银(或铝)薄膜，使入射光反射的光学元件。採用高反射比的反射镜可使雷射器的输出功率成倍提高;且是第一反射面反射，反射图像不失真，无重影，为前表面反射作用。如採用普通反射镜为第二反射面，不仅反射率低，对波长无选择性，而且易产生重影。而採用镀膜膜面反射镜，得到的图象不仅亮度高，而且精确无偏差，画质更清晰，色彩更逼真。前表面反射镜广泛为光学高保真扫描反射成像之作用。

厚度 标準平坦度 高平坦度选择

0.55mm-2.3mm 10/10/ 13 mm 12/12/ 2” 8/8/ 2” 4 mm 12/12/ 2” 8/8/2” 20/20/ 4” ,16/16/ 4” 5 mm 12/12/ 2” 8/8/ 2” 20/20/4” ,16/16/ 4” 12/12/4” ,10/10/ 4” 6 mm 12/12/ 2” 8/8/ 2” 4/2/2”, 2/2/ 2”10mm 4/2/ 2” 2/2/ 2”

HR-94 (400~700波长平均达到94%以上,成像通用标準)

For Scanner，Copier，PTV，OHP---等

HR-97- # ，HR-98- # （某个颜色光波长达到97%以上）

For Scanner，PTV，LCD Projector ---等

HR-780-A，HR-780-B （红外线波长达到97%以上）

For LBP(Laser Beam Printer) or other OA digital Products

二氧化铝(Al O2):n(折射率)=1.63%；R%极限为92%左右

二氟化镁(MiF2):n(折射率)=1.38%

二氧化硅(SiO2):n(折射率)=1.42%--陶瓷膜

二氧化钛(TiO2):n(折射率)=2.35%

纯氧化硅(石英)

劳固剂

可见光为400nm~700nm，而Peak Wave为550nm

折射率越高则反射率越强，但还必需扣除被吸收、穿透的光及乾射、漫射的光，所剩的部分才为反设率的光

此规格书是针对Scanner用表面镜的品质、规格所制定的。

2. 材料

用于表面镜的原片玻璃：浮法玻璃适用。

2-1.根据玻璃厚度划分的种类：

根据厚度分为以下几种。

1.）0.5mm/0.7mm/1.1mm/1.25mm/1.9mm/2.0mm/3.0mm/4.0mm/5.0mm

3.玻璃的规格

3-1.玻璃的厚度、尺寸、根据客户要求定製

4.表面镜的规格

4-1.镀膜面的反射率

光与表面镜成45°入射角时，各波长的反射率特性为以下值。

4-2.镀膜的耐久性

5.镀膜的外观

5-1.点状缺陷：针孔, 白点, 黑点, 赃物，凸/凹点（中央部、周围部）

6.其他

6-1.表面镜的玻璃一侧（没有镀膜的一面）的污垢、划伤，还有玻璃的气泡等即使可以用肉眼看见，也不能把这些判定为缺陷。同样的，上述以外可以用肉眼看见的膜面的缺陷等，作为Scanner用，如果对反射率不产生影响，就不能判定为缺陷。

6-2.表面镜产品须置于洁净乾燥且避光的环境保存（温度在25±5℃，湿度60%以下）并在3个月之内使用。

6-3.如若须对产品镀膜面进行清理，建议客户採用95%纯度的医用酒精（或丙酮）及表面无杂质、硬物柔软的纸或布进行清理，清理后待残液体彻底擦拭乾净后再进行其它操作。

6-4.反射镜条纹方向平行于长边方向。

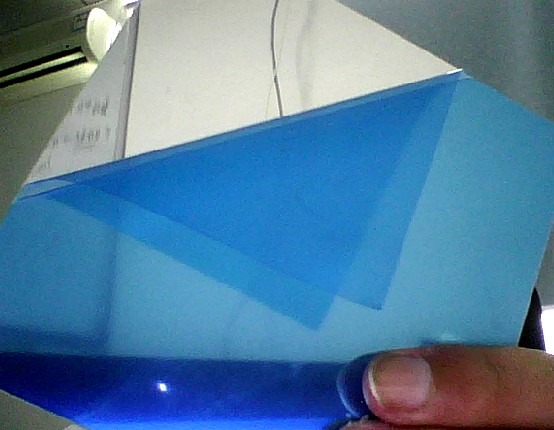

6-5.镜片表面覆保护膜，片与片之间用纸隔开。

7.检查条件

以上标準中所涉及到的检查项目，均採用以下检查条件。

7－1照明条件：600—1600Lux（日光灯）

7－2视力要求：裸视（矫正后）1.0以上

7－3目视角度：以被检验表面为基準，0度角

7－4目视距离：除标注距离的，其余项目为500±100mm

7－5环境要求：温度在25±5℃，湿度60%以下

环境与耐久性的测试-MIL STANDARD黏着度(Adhesion):镀膜层必须经过3M-Scotch Brand NO.600型胶布(或同级品)劳固贴上后，再以金属沟快速撕开，仍然没有任何损伤。抗擦损(Abrasion Resistance):镀膜层必须以直径3/8 inch、厚度1/2 inch的棉布填装物擦拭200次后，仍然没有任何损伤，擦拭力必须在1pound(+/-1/4ponud)之间抗湿气(Humidity Resistance):镀膜层必须经过24小时的耐湿度测试(49c,95%相对湿度)仍没有变直质抗腐蚀(盐雾测试)Corrosion Resistance:镀膜层必须经过24小时的盐雾测试(35C,5% NaCl by weight)仍没有变直质

平坦度(Flatness)检验

準值仪 (Autocollimator)

干涉仪(Interfromater)

反射率(Reflection)检验

光谱分析仪

针孔(Pinhole)、刮伤(Scratch)检验

灯箱、目测、检验卡

尺寸(Dimension)

游标卡尺

厚度规

影印机扫瞄器背投电视雷射印表机 红外线条码机传统式投影机LCD 投影机照相机等等。
