高反射镜是在光学玻璃的背面，通过真空镀膜镀一层金属银(或铝)薄膜，使入射光反射的光学元件。採用高反射比的反射镜可使雷射器的输出功率成倍提高;且是第一反射面反射，反射图像不失真，无重影，为前表面反射作用。
基本介绍
- 中文名：高反射镜
- 外文名：Reflector mirror
- 材料 ：用于表面镜的原片玻璃
- 适用範围：针Scanner用表面镜的品质
基本信息
中文名称：高反射镜
英文名称：Reflector mirror
如採用普通反射镜为第二反射面，不仅反射率低，对波长无选择性，而且易产生重影。而採用镀膜膜面反射镜，得到的图象不仅亮度高，而且精确无偏差，画质更清晰，色彩更逼真。前表面反射镜广泛为光学高保真扫描反射成像之作用。
基本参数
前反射镜玻璃基本参数：
厚度 标準平坦度 高平坦度选择
0.55mm-2.3mm10/10/ 13 mm12/12/ 2” 8/8/ 2” 4 mm12/12/ 2” 8/8/2” 20/20/ 4” ,16/16/ 4” 5 mm12/12/ 2” 8/8/ 2” 20/20/4” ,16/16/ 4” 12/12/4” ,10/10/ 4” 6 mm12/12/ 2” 8/8/ 2” 4/2/2”, 2/2/ 2”10mm4/2/ 2” 2/2/ 2” 反射率Reflection rate
HR-94 (400~700波长平均达到94%以上,成像通用标準) For Scanner，Copier，PTV，OHP---等 HR-97- # ，HR-98- # （某个颜色光波长达到97%以上） For Scanner，PTV，LCD Projector ---等 HR-780-A，HR-780-B （红外线波长达到97%以上） For LBP(Laser Beam Printer) or other OA digital Products 1. 适用範围 此规格书是针Scanner用表面镜的品质、规格所制定的。 2. 材料 用于表面镜的原片玻璃：浮法玻璃适用。 2-1.根据玻璃厚度划分的种类： 根据厚度分为以下几种。 1.）0.5mm/0.7mm/1.1mm/1.25mm/1.9mm/2.0mm/3.0mm/4.0mm/5.0mm 3.玻璃的规格 3-1.玻璃的厚度、尺寸、根据客户要求定製 4.表面镜的规格 4-1.镀膜面的反射率
光与表面镜成45°入射角时，各波长的反射率特性为以下值。
波长（nm,色） | 最小反射率（%） |
400（紫） | 92.0 |
450（蓝） | 95.5 |
500（青） | 95.5 |
550（绿） | 94.5 |
600（黄） | 92.5 |
650（橙） | 92.0 |
700（赤） | 90.0 |
4-2.镀膜的耐久性
试验项目 | 试验内容 | 判定标準 |
粘着性 | 用3M Scotch製造的No.600胶带牢牢地贴在表面的膜面是，然后迅速撕下胶带。 | 外观没有表面镜膜的剥离、污垢异常现象发生。 |
耐磨损性 | 在负重500g、直径为50mm的圆筒是包上三片棉布，用酒精浸湿，然后以一定的速度使之在表面镜膜上往复运动300次。 | 外观没有表面镜膜的剥离、污垢异常现象发生。 |
耐湿性 | 把表面镜放置在温度为50℃、湿度为95%的环境中，然后静放24小时。 | 外观没有表面镜膜的剥离、污垢异常现象发生。 |
耐腐蚀性 （盐水喷雾） | 把表面镜放置在温度为35℃、喷洒过5wt%NaC1水溶液的环境中，然后静放24小时。 | 外观没有表面镜膜的剥离、污垢异常现象发生。 |
5.镀膜的外观 5-1.点状缺陷：针孔, 白点, 黑点, 赃物，凸/凹点（中央部、周围部）
针孔, 白点, 黑点, 赃物，凸/凹点的大小 | 判定标準（以大板为标準） | |
中央部 | 周边部 (25mm以内) | |
直径0.51以上(mm) | 4个以内(含4个) | 不计 |
直径0.11~0.50(mm) | 25个以内 | 不计 |
直径0.10mm(含)以下 | 不成问题 (全面积不允许) | |
6.其他
6-1.表面镜的玻璃一侧（没有镀膜的一面）的污垢、划伤，还有玻璃的气泡等即使可以用肉眼看见，也不能把这些判定为缺陷。同样的，上述以外可以用肉眼看见的膜面的缺陷等，作为Scanner用，如果对反射率不产生影响，就不能判定为缺陷。 6-2.表面镜产品须置于洁净乾燥且避光的环境保存（温度在25±5℃，湿度60%以下）并在3个月之内使用。 6-3.如若须对产品镀膜面进行清理，建议客户採用95%纯度的医用酒精（或丙酮）及表面无杂质、硬物柔软的纸或布进行清理，清理后待残液体彻底擦拭乾净后再进行其它操作。 6-4.反射镜条纹方向平行于长边方向。 6-5.镜片表面覆保护膜，片与片之间用纸隔开。 7.检查条件 以上标準中所涉及到的检查项目，均採用以下检查条件。 7－1照明条件：600—1600Lux（日光灯） 7－2视力要求：裸视（矫正后）1.0以上 7－3目视角度：以被检验表面为基準，0度角 7－4目视距离：除标注距离的，其余项目为500±100mm 7－5环境要求：温度在25±5℃，湿度60%以下
前反射镜镀膜层测试标準：
环境与耐久性的测试-MIL STANDARD黏着度(Adhesion):镀膜层必须经过3M-Scotch Brand NO.600型胶布(或同级品)劳固贴上后，再以金属沟快速撕开，仍然没有任何损伤。抗擦损(Abrasion Resistance):镀膜层必须以直径3/8 inch、厚度1/2 inch的棉布填装物擦拭200次后，仍然没有任何损伤，擦拭力必须在1pound(+/-1/4ponud)之间抗湿气(Humidity Resistance):镀膜层必须经过24小时的耐湿度测试(49c,95%相对湿度)仍没有变直质抗腐蚀(盐雾测试)Corrosion Resistance:镀膜层必须经过24小时的盐雾测试(35C,5% NaCl by weight)仍没有变直质。

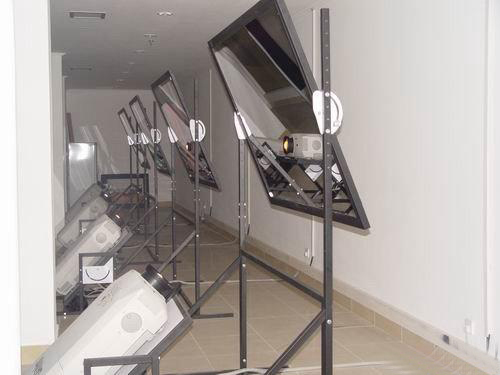

基本套用 影印机扫瞄器背投电视雷射印表机 红外线条码机传统式投影机LCD 投影机照相机。
