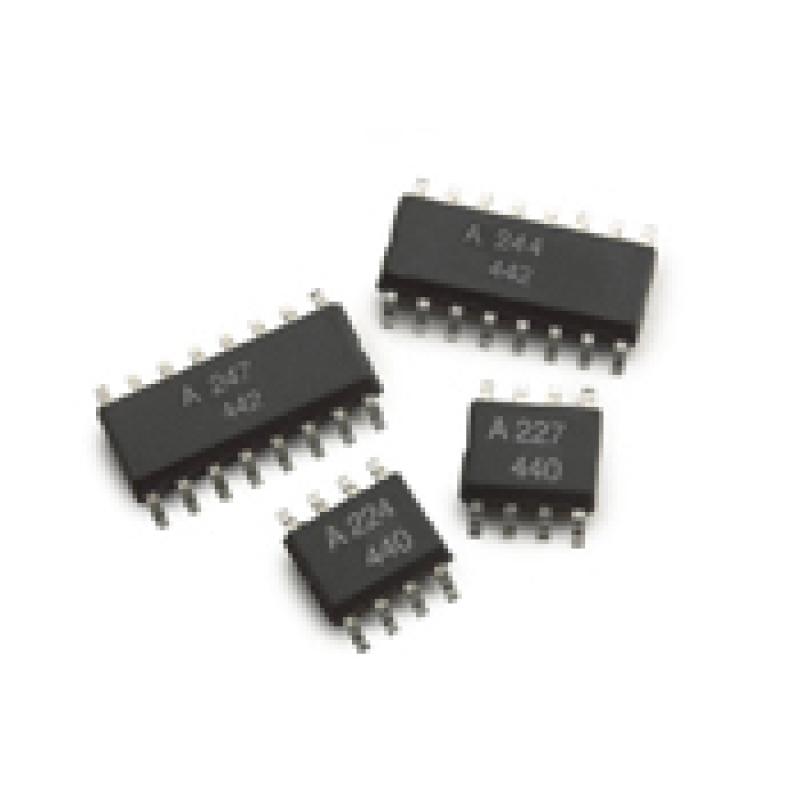

ACPL-227-500E 为内含两个发光二极体，通过光学耦合到两个独立光敏电晶体的直流输入双通道半节距光敏电晶体光电耦合器。
基本介绍
- 中文名：ACPL-247-500E
- 封装：10kV/μs CMR
- 电流转换比：CTR = 50% @ IF = 5mA
- 隔离电压：3,000Vrms
品牌介绍
ACPL-247 为内含四个发光二极体，通过光学耦合到四个独立光敏电晶体的直流输入四通道半节距光敏电晶体光电耦合器。
ACPL-227-500E 为内含两个发光二极体，通过光学耦合到两个独立光敏电晶体的直流输入双通道半节距光敏电晶体光电耦合器。
这两款器件的输入输出隔离电压为 3,000Vrms，输入电流 5mA 时回响时间 tr 大约在 2μs，ACPL-227 最低 CTR 为 50%，ACPL-247 为 100%。
特点
- 最低电流转换比 CTR = 50% @ IF = 5mA、VCE = 5V
- 高输入输出隔离电压 VISO = 3,000Vrms
- 非饱和回响时间 tr = 2μs @ VCC = 10 V、IC = 2 mA、 RL = 100Ω
- SO 封装
- 10kV/μs CMR
- 安全规範认证：
- UL
- CSA
- IEC/EN/DIN EN 60747-5-2 - 选择包括：
ACPL-227
- CTR Rank 0, B & C
ACPL-247
- 仅 CTR Rank 0
套用
- 可程式控制器和计算机输出入接口
- 顺序控制器
- 系统设备、测量仪器
- 不同电平和阻抗电路间信号传输
优势
- 高度集成紧凑封装，间距仅 1.27mm
- 可节省器件数和 PCB 大小
