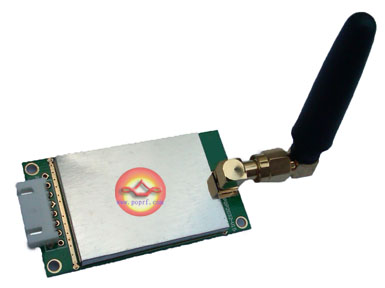

XL01-232AP1是UART接口半双工无线传输模组，可以工作在433MHz/868MHz/915MHz公用频段。符合欧洲 ETSI（EN300-220-1和EN301-439-3）及FCC 15.247/15.249认证规格，满足无线管制要求，无需申请频率使用许可证。该模组採用高性能基频晶振，符合工业环境的使用要求。 XL01-232AP1採用串口调试软体可以设定输出功率(0-25dBm)、串口速率(1.2KBPS-38.4KBPS)、RF速率 (1.2KBPS-25KBPS)、串口格式(8N1,8O1)、工作频率、产品ID等等。给客户方便快捷的使用。提供了TTL/RS232两种接口选择。
基本介绍
- 中文名：无线串口模组
- 工作电压：3.3V/5V
- 接收电流：17mA
- 发射电流：54mA@15dBm
简介
2000米传输距离(马路实测，具体距离示实际环境而定）
工作频率在427－441MHz/856-882MHz/902-928MHz（500Hz步进）
可设定ID：範围0－65535,默认ID:12345
方便快捷的参数设定
切换时间短：收→发的时间为200us;发→收的时间为800us工作电压：3.3V/5V(订购时请注意标明)
无线串口模组
无线串口模组–114dBm(RF速率:2.4Kbps)的灵敏度
发射功率：0，5，10，15dBm
大于60个信道
256bytes数据缓冲区.
适合大数据量传输.
内置看门狗，PIC单片机保证长期可靠运行.
线上修改设定.
套用:
无线感测器.
家庭自动化.
无线抄表 .
自动化数据採集.
工业遥控、遥测.
POS系统，资产管理.
楼宇小区自动化与安防.
机器人控制.
车辆管理.
气象，遥感.
XL03-232AP2的通信信道是半双工的，可以用于点对点通信，使用简单，在对串口的编程时，只要记住其为半双工通信方式，时刻注意收发的来回时序就可以了。XL03-232AP2模组正常工作时默认在数据接收状态。
也可以套用于点对多点的通信方式，这种方式首先需要设1 个主站，其余为从站，所有站都编一个唯一的地址。通信的协调完全由主站控制，主站採用带地址码的数据帧传送数据或命令，从站全部都接收，并将接收到的地址码本地地址码比较，不同则将数据全部丢掉，不做任何回响；地址码相同，则证明数据是给本地的，从站根据传过来的数据或命令进行不同的回响，将回响的数据传送回去。这些工作都需要上层协定来完成，并可保证在任何一个瞬间，通信网中只有一个电台处于传送状态，以免相互干扰。
低功耗(休眠)功能说明：
为进一步降低能耗，XL03-232AP2支持休眠功能，进入休眠后，电流消耗<30uA。
XL03-232AP2在出厂时，如果用户不强调需要使用休眠功能，该功能是不开放的，这样做是为了提高不需要休眠场合下的可靠性，防止在不需要休眠的情况下，错误进入休眠。
三.XL01-232AP1模组的
技术指标
产品型号 | XL03-232AP2 |
工作频率 | 434MHz / 868MHz / 915MHz 频段 902-928MHz |
调製方式 | FSK |
发射功率 | 0dBm /5dBm /10dBm /15dBm(可设定) |
接收灵敏度 | -114dBm |
工作电压 | +5V（RS232接口）；+4v～+9v(TTL接口) 其它电压可定製 |
谐波 | <-60dBc |
杂散 | <-60dBm |
串口速率 | 1.2k/2.4k/4.8k/9.6k/19.2k/38.4kbps(可设定) |
发射电流 | 65mA@15dBm |
接收电流 | 15mA |
休眠电流 | <5uA |
接口数据格式 | 8N1(其它可定製) |
用户接口方式 | TTL/ RS232接口 |
工作温度 | -30℃~70℃ |
工作湿度 | 10%~90%相对湿度，无冷凝 |
外形尺寸 | 29mm×45mm |
参考距离 | 2000m |
