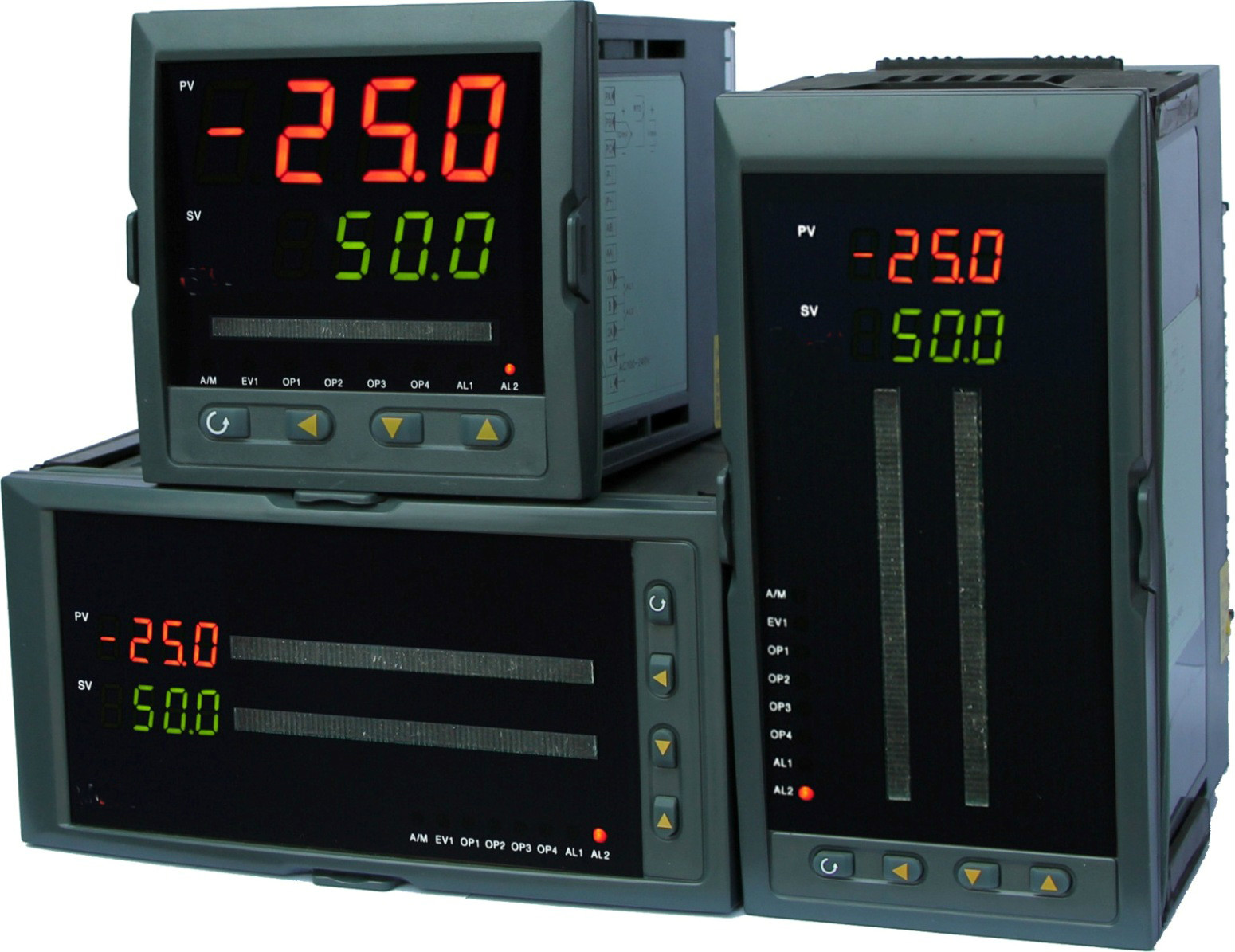

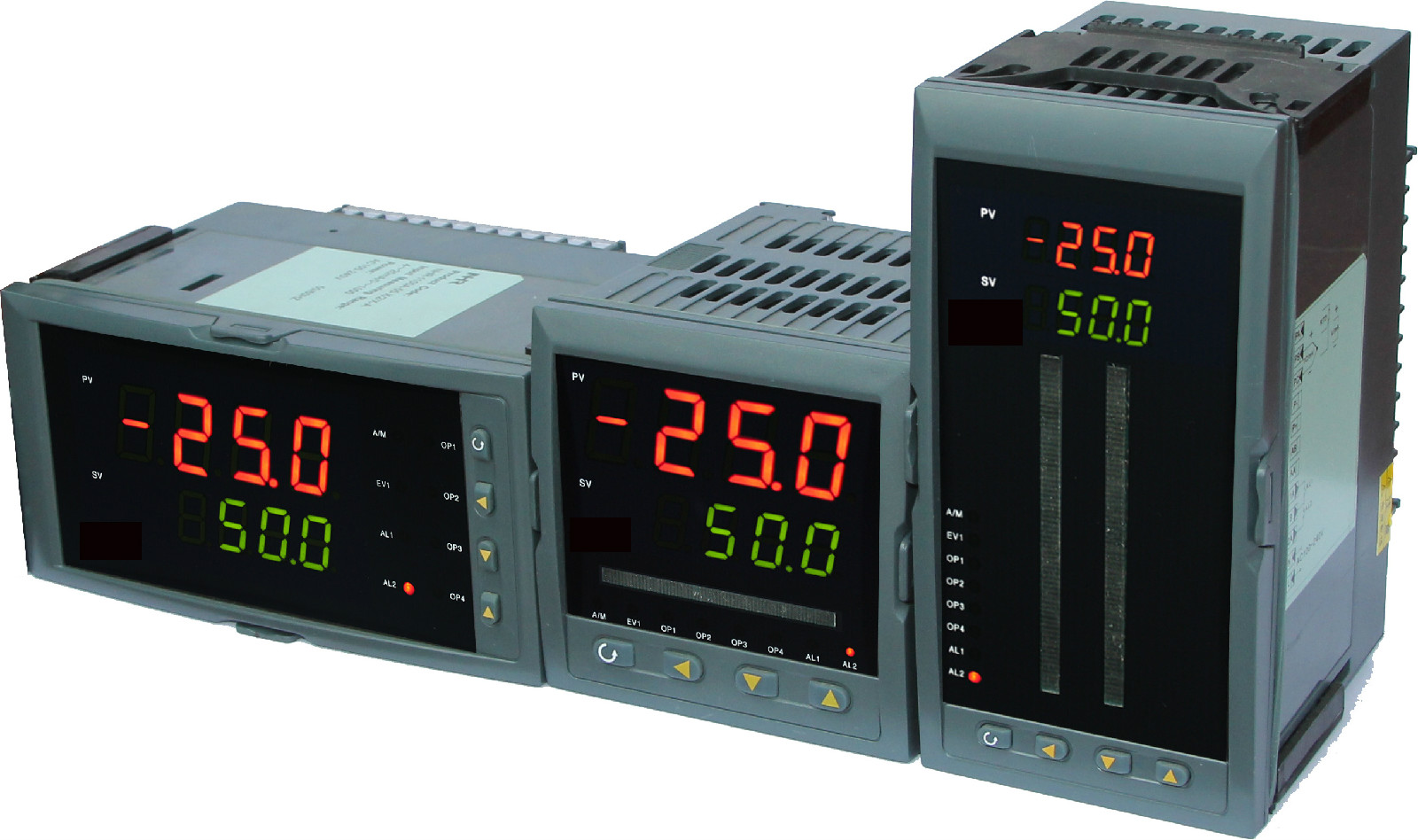

双屏LED数码显示仪，带有光柱模拟指示功能，针对现场温度、压力、液位、速度等各种信号进行採集、显示、控制、远传、通讯、列印等处理,构成数字採集系统及控制系统,广泛运用于电力、石化、冶金、轻工、製药、航空等诸多领域。
基本介绍
- 中文名：光柱显示调节仪
- 外形尺寸：横，竖，方
- 工作环境：温度0-50℃，湿度10-90%RH
- 工作电源：AC100-240V（50/60Hz）
- 电流信号：4~20mA,0~10mA,0~20mA
- 电压信号：1~5V,0~5V，0~10V
光柱显示调节仪简介
光柱显示调节仪是採用工业仪表专用ASIC及技术製造的智慧型型光柱显示控制仪。其显着特徵是将仪表的大部分功能集成于专用的处理晶片，使仪表的功能丰富且各项性能有较大提高。
光柱显示调节仪主要技术指标
1.显示方式：双4位LED2×36线光柱
2.测量精度：数字：±0.5%F.S±1个字;光柱:±3%F.S
3.输入信号：单通道输入时：热电阻各种分度,热性mV信号,两线制变送器,远传压力表,统一信号(4-20mA，0-10mA，1-5V，0-5V等),脉冲频率信号。
双通道输入时：热电偶各种分度，线性mV，两面三刀线制变送器，统一信号心(主副通道信号一致)。
4.输入阻抗与其它特性:热电偶输入：≥10MΩ
热电阻输入：导线电阻≤5Ω;且三线相等
电流信号：≤250Ω
电压信号：≥1MΩ
脉冲幅值：≥2.5V
5.报警控制：单通道时1-4路报警控制(上限、上上限、下限、下下限）双通道时，主、副通道各有上、下限报警控制。触点容量：AC220V，3A（无感负载）
6.变送输出：4-20mA(负载≤500Ω),0-10mA(负载≤1kΩ)，1-5V(负载≥250KΩ)，0-5V(负载≥250KΩ)
7.电源输出：24V.DC(供两线制变送器)
8.环境条件：温度：0-50C相对湿度:小于85%,无腐蚀性气体
9.供电电源：AC220V±10%,50Hz(线性电源)或100~240VAC50/60Hz(开关电源)
10.最大功耗：5W
11.外形尺寸：80×160(竖式)、160×80(横式)、96x96
12.开孔尺寸：76+1×152+1、152+1×76+11、92+11×92+1

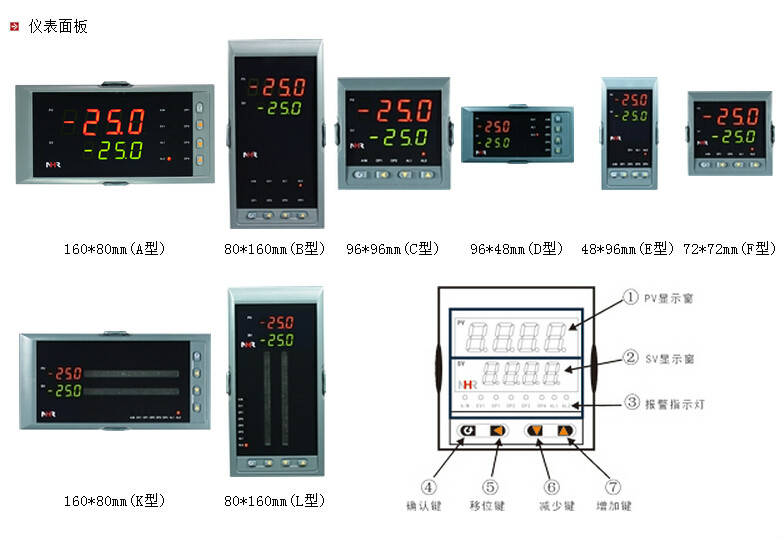

名种外形尺寸图
名种外形尺寸图光柱显示调节仪功能特点
1.多种输入信号和报警、控制模式可供选择，满足用户各种要求。
2.参数密码锁定,断电不丢失信息。
3.感测器断线自动告警.
4.仪表所有参数及组态均可通过面板键盘输入，用户任意设定。
5.单通道输入双光柱显示(左路显示主通道测量值的百分数，右路显示副通道设定值的百分数)。
6.双通道输入双光柱显示
信号输入类型
①规格尺寸 | ②输入分度号 | ||
代码 | 宽*高*深 | 代码 | 分度号(测量範围) |
A B C D E F H K L M | 160*80*110mm(横式) 80*160*110mm(竖式) 96*96*110mm(方式) 96*48*110mm(横式) 48*96*110mm(竖式) 72*72*110mm(方式) 48*48*110mm(方式) 160*80*110mm(横式/光柱) 80*160*110mm(竖式/光柱) 96*96*110mm(方式/光柱) | 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56 | 热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2(-200.0～600.0℃) 线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换 特殊规格 |
③变送输出1(OUT1) | |||
代码 | 输出类型(负载电阻RL) | ||
X 0 1 2 3 4 5 8 | 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 | ||
④变送输出2(OUT2) | |||
代码 | 输出类型(负载电阻RL) | ||
X 0 1 2 3 4 5 8 | 无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格 | ||
⑤报警(继电器接点输出) | |||
代码 | 报警限数 | ||
X 1 2 3 4 | 无输出 1限报警 2限报警 3限报警 4限报警 | ||
⑥通讯输出 | |||
代码 | 通讯接口(通讯协定) | ||
X D1 D2 D3 | 无通讯输出 RS-485通迅接口(Modbus) RS232通迅接口(Modbus) RS232C列印接口 | ||
⑦馈电输出 | |||
代码 | 馈电输出(输出电压) | ||
X 1P 2P | 无输出 1路馈电输出 2路馈电输出 如“2P(12/24)”表示第一路12V, 第二路24V馈电输出。 | ||
⑧供电电源 | |||
代码 | 电压範围 | ||
A D | AC/DC 100-240V (50/60Hz) DC 20-29V | ||
⑨备注 | |||
无备注可省略 | |||
