酒精泄露报警器产品採用进口感测器，高精度，长

寿命；铝镁合金外壳， 经久耐用。氢气泄露报警广泛

套用于燃气、石油、化工、冶炼、生化、製药、机械、加油

站、加气站、冷库、食品厂、厨房、锅炉房、钢铁厂、电子

、喷涂、油棉厂、生物、下水道等存在可燃、有毒有害气体

的危险场所。

销往:山东-江苏-河北-浙江-辽宁-天津-河南-新疆-甘肃-四

川-广东-广西-安徽-福建-湖北-湖南-重庆-云南-宁夏-内蒙

古-吉林-上海-贵州-陕西-山西-江西等全国各地。

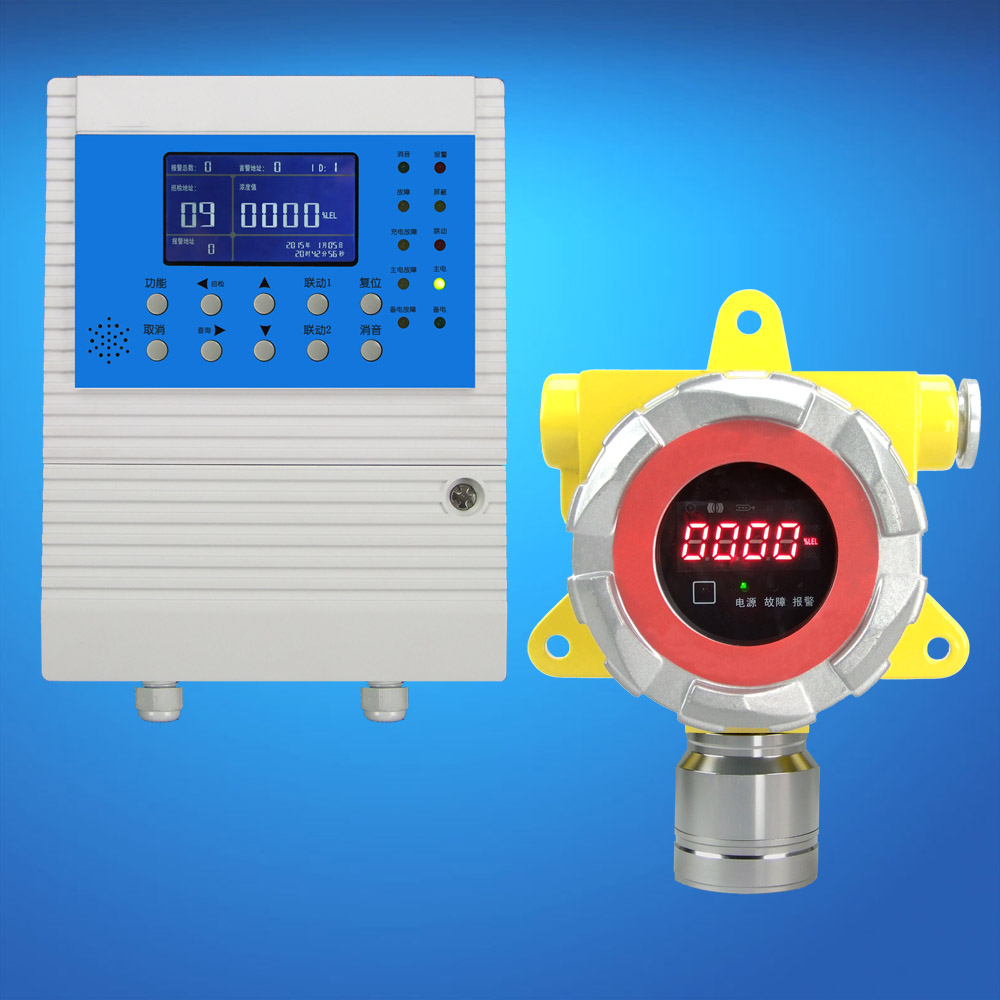

氢气泄露报警器 是由报警控制器和4888可燃有毒

气体检测器共同组成工业线上气体检测报警装置。採用壁挂

式安装，每一通道对应一个气体检测器。通过与气体检测器

的配合使用，报警控制器中的cpu对气体检测器上传的数据

进行相应的处理，完成数据的显示，信号输出以及数据的记

录等功能。当探测到环境中气体浓度超标或超过预置报警值

时，立即发出声光报警，以提醒用户採取安全措施，并驱动

排风、切断、喷淋系统，有效防止发生炸、火灾、中毒事故

，从而保障安全生产。

报警控制器性能

使用高速CPU处理器，能够快速精确地处理系统任务，保证

系统的可靠性

数码管萤幕，可实时显示检测器的浓度、状态

2组无源常开、常闭触点

採用模组化结构设计，便于系统维护

可通过计算机实现本地监控及远程监控，检测器运行状态数

据可永久存储

实现可燃、有毒气体检测器的混合配置

多点探测，可扩展通道

4888可燃有毒气体检测器参数

检测原理：催化燃烧式电化学式感测器

检测精度：5%F?S

回响时间：<30s

工作电压：DC24V

使用温度：-40℃+65℃

使用湿度：≤95%RH

传输距离：1200米

防爆等级：Exd ⅡCT6

安装方式：固定支架、管装、墙壁装

酒精气体报警器由探测器与报警控制主机构成，广泛套用于石油、燃气、化工、油库等存在有毒气体的石油化工行业，用以检测室内外危险场所的泄漏情况，是保证生产和人身安全的重要仪器。当被测场所存在有毒气体时，探测器将气信号转换成电压信号或电流信号传送到报警仪表，仪器显示出有毒气体爆炸下限的百分比浓度值。当有毒气体浓度超过报警设定值时发生声光报警信号提示，值班人员及时採取安全措施，避免燃爆事故发生。

1．套用时的注意事项

酒精气体报警器固定式安装一经就位，其位置就不易更改，具体套用时应考虑以下几点。

(1)弄清所要监测的装置有哪些可能泄漏点，分析它们的泄漏压力、方向等因素，并画出探头位置分布图，根据泄漏的严重程度分成Ⅰ、Ⅱ、Ⅲ三种等级。

(2)根据所在场所的气流方向、风向等具体因素，判断当发生大量泄漏时，有毒气体的泄漏方向。

(3)根据泄漏气体的密度(大于或小于空气)，结合空气流动趋势，综合成泄漏的立体流动趋势图，并在其流动的下游位置作出初始设点方案。

(4)研究泄漏点的泄漏状态是微漏还是喷射状。如果是微漏，则设点的位置就要靠近泄漏点一些。如果是喷射状泄漏，则要稍远离泄漏点。综合这些状况，拟定出最终设点方案。这样，需要购置的数量和品种即可估算出来。

(5)对于存在较大有毒气体泄漏的场所，根据有关规定每相距10—20m应设一个检测点。对于无人值班的小型且不连续运转的泵房，需要注意发生有毒气体泄漏的可能性，一般应在下风口安装一台检测器。

(6)对于有氢气泄漏的场所，应将检测器安装在泄漏点上方平面。

(7)对于气体密度大于空气的介质，应将检测器安装在低于泄漏点的下方平面上，并注意周围环境特点。对于容易积聚有毒气体的场所应特别注意安全监测点的设定。

(8)对于开放式有毒气体扩散逸出环境，如果缺乏良好的通风条件，也很容易使某个部位的空气中的有毒气体含量接近或达到爆炸下限浓度，这些都是不可忽视的安全监测点。　根据现场事故的分析结果，其中一半以上是由不正确的安装和校验造成的。因此，有必要介绍正确的安装和校验的注意事项以减少故障。

2．酒精气体报警器安装的注意事项

(1)报警器探头主要是接触燃烧气体感测器的检测元件，由铂丝线圈上包氧化铝和黏合剂组成球状，其外表面附有铂、钯等稀有金属。因此，在安装时一定要小心，避免摔坏探头。

(2)报警器的安装高度一般应在160—170cm，以便于维修人员进行日常维护。

(3)报警器是安全仪表，有声、光显示功能，应安装在工作人员易看到和易听到的地方，以便及时消除隐患。

(4)报警器的周围不能有对仪表工作有影响的强电磁场(如大功率电机、变压器)。

(5)被测气体的密度不同，室内探头的安装位置也应不同。被测气体密度小于空气密度时，探头应安装在距屋顶30cm外，方向向下；反之，探头应安装在距地面30cm处，方向向上。

控制器採用三芯禁止线与探测器连线（注：单芯线径不低于0.75mm国标线，依实际距离而定），将禁止层与控制器机壳相连并可靠接地。当採用RVV线缆时，应穿金属管并将金属管可靠接地。

参照控制器与探测器接线图，将酒精气体报警器的控制器与探测器的对应端子相连线

接线方式

1.将输入控制器端子与探测器端子对应相接

2.输出端子与联动设备的连线

3.当排风扇等感性设备满足小于等于5A/220VAV条件时，

4.可直接与输出端子相连，但儘可能的避免负载设备直接与输出端子相连，当负载设备大于5A/220VAV时，必须外接转接设备；

5.控制器、探测器要保证可靠的接地；

6.进行各种安装操作时，需先断电，否则可能会烧坏主机。
