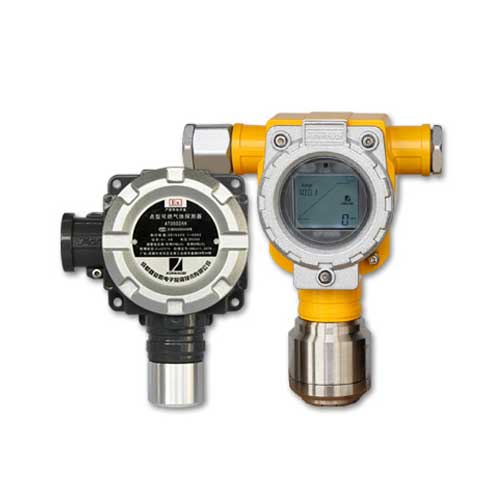

固定式可燃气体探测器

◆具有隔爆最高的防爆等级

◆带声光报警功能

◆採用红外线遥控器调校，使用极为方便与可靠

◆越限报警时，可输出一组开关信号

主要技术性能

◆检测对象：一般可燃性气体（包括氢气）或液体蒸气

◆检测範围：（0-100）%LEL (LEL为可燃气爆炸下限)

◆取样方式：自然扩散

◆检测精度：≤±3%LEL

◆回响时间：≤30秒

◆报警设定值：出厂设定为25%LEL

◆输出信号：(4-20)mA电流信号

◆触点容量：0.5A，DC 30V

◆电源：DC 24V(l5V-30V之间都能正常工作)

◆功耗：≤3W

◆工作环境：温度（-40～+70）℃，湿度≤85%RH

◆感测器寿命：感测器连续工作，正常情况下，寿命期限大于3年

◆信号传输距离：1500m

◆防爆标誌：Ex dⅡCT6

◆防护等级：IP65

◆接口尺寸：G3/4(非标準接口见下页)

◆外形尺寸：170mm×170 mm×170mm

◆重量：约2.6kg

结构尺寸图

安装示意图

接线示意图

详细资讯请参考下方网址

固定式可燃气体探测器一般安装厂房、仓库内组成一个固定的探测点，需和报警控制器配合使用，控制器可放置于值班室内，主要对各监测点进行控制。探测器安装于可燃气体最易泄露的地点，其核心部件为内置的可燃气体感测器，感测器检测空气中气体的浓度。探测器将感测器检测到的气体浓度转换成电信号，通过线缆传输到控制器，气体浓度越高，电信号越强，当气体浓度达到或超过报警控制器设定的报警点时，报警器发出报警信号，并可启动电磁阀、排气扇等外联设备，自动排除隐患。

固定式可燃气体探测器按照其原理不同可以分为催化燃烧式、电化学式和半导体式几种。

可燃气体探测器

1.新一代可燃气体探测器能够显示空气中爆炸下限以内的可燃气体或蒸气的浓度 （% LEL），并输出4～20mA标準信号，同时可输出三组继电器触点信号（故障信号、高/低限报警信号），直接接入DCS等数据採集系统或其他二次仪表进行声光报警并联动输出，避免恶性事故的发生。

该系统探测器还具有以下特性：高亮的声光显示；低/高限报警浓度可设定；採用按键定时，可根据标定气体浓度设定标定值；现场还可使用磁棒标定，标定时毋须开盖，操作更方便。

该系统探测器採用催化燃烧式感测器及单片机数字处理。产品具有检测灵敏度高，性能稳定，抗中毒性好，功耗小等优点。

该系统探测器广泛适用于石油、化工、製药、钢铁、特殊工业厂房等领域及其它存在可燃气体的场所。

2.主要技术指标：

（1）检测原理：催化燃烧式

（2）检测气体：天然气、液化石油气、酒精、汽油等可燃气体或蒸气

（3）採样方式：扩散式

（4）检测範围：0～100%LEL

（5）工作电压：DC24V+-6V

（6）示值误差：≤+-5%F.S

（7）功耗：≤3W（DC24v）

（8）回响时间：≤30秒（T90）

（9）信号传输距离：≤1500m（1.5mm2）

（10）存储温度：-25℃～+55℃

（11）感测器寿命：三年（平均值）

（12）湿度範围：≤93%RH，非凝结

（13）防护等级：达到ⅠP66

（14）压力範围：86～106kPa

（15）防爆防爆标誌：ExdⅡCT6

（16）出线孔连线螺纹：G3/4"内螺纹

（17）外壳：铸铝

（18）尺寸：152×137×128（不含感测器组件）

（19）输出信号：①低限默认为25%LEL（5%LEL～40%LEL可调）

②高限默认为50%LEL（10%LEL～100%LEL可调）

（20）安装方式：抱管、贴壁、吊顶（带安装底板）
