虾米腰弯头 、大小头、 天圆地方 在管道安装中经常用的，有些受施工限制在现场不好放样，板金展开图样一般都採用相贯线法放样，没有计算公式。製图软体绘製比较方便。
基本介绍
- 中文名：管件放样
板金展开图样一般都採用相贯线法放样，没有计算公式。
製图软体绘製比较方便。

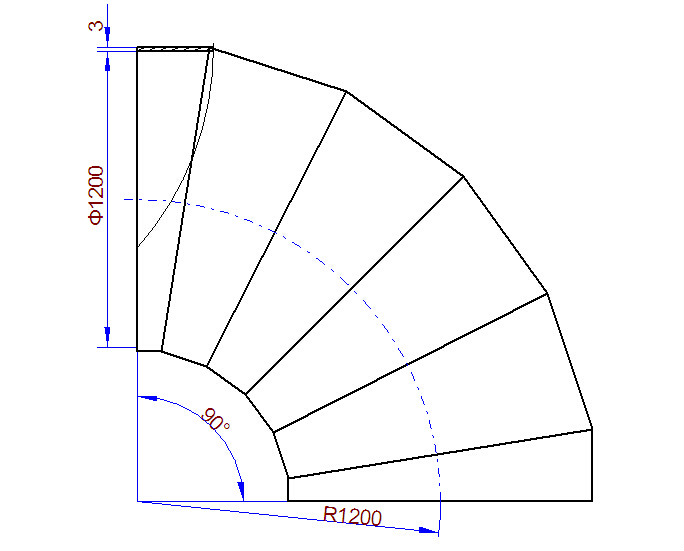

多节的弯头叫作“虾米腰”。

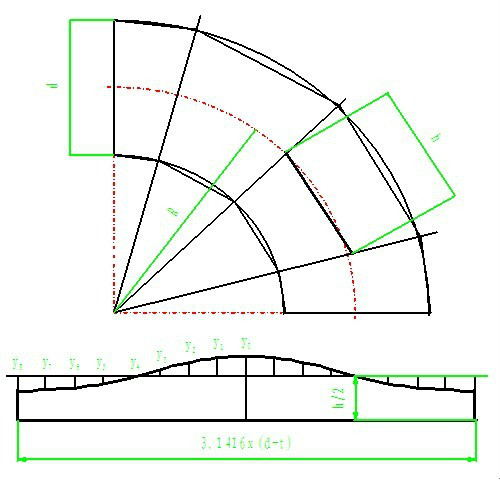

手工放样步骤：（以一节为例，其余方法相同）
1）先按实际尺寸画出弯头侧面投影。包括接缝线。
2）按线把每一个封闭线框图形分割成独立的图形。（可以裁剪，也可以单独再画。
3）取一个图样，（将中心线垂直的设定）画在另一张纸上，沿图样高度画两条上下平行的横线，并与中心线垂直，长度
正好是图样直径的圆周长。（封闭的长方形）
4）将图样垂直方向作等分，并作好标记，然后将这些等分线垂直的画到刚才画的展开的长方形内，注意展开图上的点一定要对应投影图样上的点。
5）将图样上斜线沿水平方向作等分。并平行的拉到展开的图样上，并对应相应的点。把展开样上得到的交点圆滑连线，就是展开的曲线。等分作的越密，曲线越準。
6）放出咬口的量，和板厚处理。
弯头下料你必须知道弯曲半径，厚度、几节。
