路基测设，就是根据横断面设计图及中桩填挖深度，测设路基的坡脚、坡顶以及路面中心位置等，作为施工时填挖边界线的依据。路基有两种：一种是高出地面的路基，称为路堤；另-种是低于地面的路基，称为路堑。

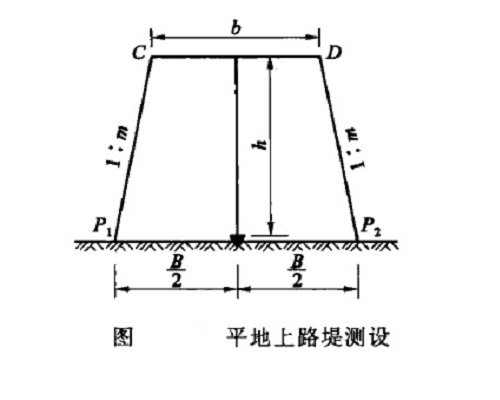

如图1所示为路堤横断面设计图。上口b和路堤坡度1：m均为设计值，h为中桩处填土高度（从纵断面图上获得）；则路堤下口的宽度为：

图 1 平地上路基的测设

或

所以，在中桩横断面方向上，由中桩向两侧各量出号，得到P₁和P₂，则P₁和P₂就是路堤的坡脚点。再在横断面上向两侧各量出号，并用高程测设方法测设出二处的高程，即得到坡顶C和D，将P₁、C、D、P₂相连，即得填土边界线。

在这种情况下可採用两种方法：

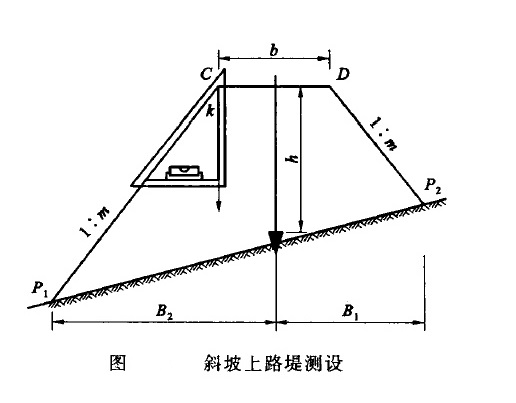

坡度尺实际，上是斜边为1：m的直角尺。其操作方法是:先根据中桩、h和号测设出坡顶C和D的位置，将坡度尺，上k点与C（或D）重合，以挂在k点上的垂球线与尺子的竖直边重合或平行时把坡度尺固定住，此时斜边延长与地面的交点即为坡脚点，如图2所示。

图 2斜面上路堤的测设

先将路堤设计横断面画在透明纸上，然后将透明纸按中桩填土高度蒙在实测的横断面图上，则设计横断面图的坡脚线与实测横断面图上的交点，就是坡脚点，从坡脚点量至中桩的水平距离，就是图2中的B₁和B₂。

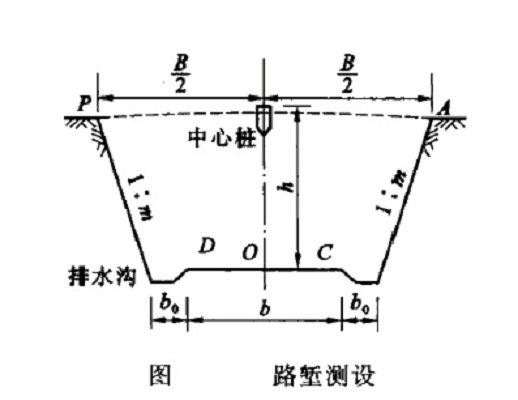

根据路堑设计横断面图上的下口b和排水沟宽b₀以及坡度1：m，即可算出上口宽度：

图 3 平地上测设路堑

或

从中桩起，在横断面上向两侧分别量出，即得坡顶C和D，将相邻坡顶点相连，即得开挖边界线，如图3。

在斜面上的路堑的放样，可以用斜面上路堤放样的图解法。
