格线跟蹤是目前市场上最方便快捷的摄像机定位方式。其基本原理是，将摄像机拍摄到的格线或格线的一部分画面送到格线处理器中，格线处理器对这些画面进行实时处理计算，确定在当时情况下，摄像机相对于系统原点的位置参数X、Y、Z以及云台参数P、T、R和镜头参数Z、F，并且随着真实摄像机的运动，将实时计算参数的结果，提供给渲染单元将符合真实场景位置的图形渲染输出。
基本介绍
- 中文名：格线跟蹤技术
- 外文名：Grid tracking technology
简介
格线跟蹤是目前市场上最方便快捷的摄像机定位方式。其基本原理是，将摄像机拍摄到的格线或格线的一部分画面送到格线处理器中，格线处理器对这些画面进行实时处理计算，确定在当时情况下，摄像机相对于系统原点的位置参数X、Y、Z以及云台参数P、T、R和镜头参数Z、F，并且随着真实摄像机的运动，将实时计算参数的结果，提供给渲染单元将符合真实场景位置的图形渲染输出。

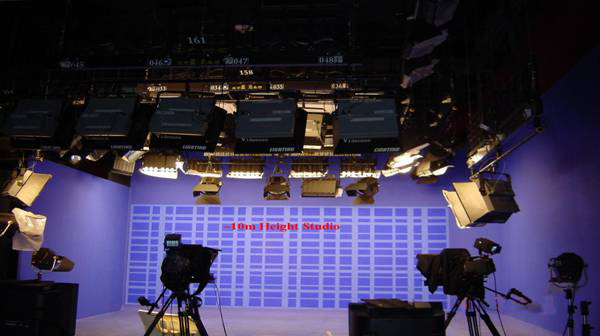

格线虚拟演播室

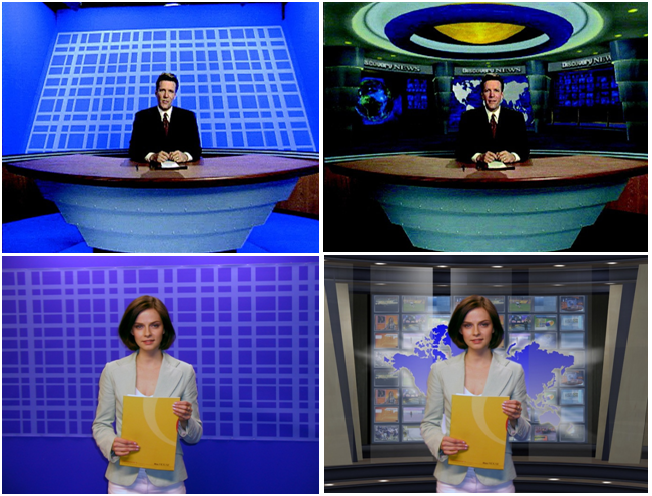

格线虚拟演播室
格线虚拟演播室格线跟蹤的特点
1. 提供摄像机的8个定位参数(pan, tilt, zoom, focus, position（x、y、z）and roll
2. 对摄像机的型号和镜头种类没有限制。支持任意类型的普通演播室摄像机。格线跟蹤技术依靠图像分析定位，与摄像机以及镜头的种类、型号无关，DVP只要获得视频画面，就会根据画面来计算出摄像机的位置，因此，本系统支持所有类型的摄像机，包括肩扛、手提、甚至遥控摄像机。
3. 标準配置支持4个机位（可以增加到8个机位）。傲威的VDI(数字视频识别器)可以在每一路通过它的视频信号中加入识别信息，并由DVP进行识别区分，因此，一个渲染单元就可以支持最多8个摄像机信号。
4. 无需镜头校準!定位快捷（只需要1帧），摄像机可以自由移动到任何地方进行快速定位。尤其适合摄像机需要进行频繁移动的演播室。
5. 由于採用了视频图形的分析计算跟蹤方式，在镜头推拉以及云台的俯仰、摇的运动中，前景和背景间不会产生任何偏移，精度达到像素级。
6. 对演播室中的设备和安装方式没有特别的要求。格线跟蹤方式不需要对摄像机进行任何改装，完全保持传统演播室的操作习惯,因此维护费用也很低。
7. 同一个演播室可以既用作虚拟演播室又用作传统演播室。对于虚拟和实景共用演播室设备的情况下，摄像机的频繁移送无法避免，格线跟蹤方式可以任意移动摄像机位置。
格线跟蹤的局限性
格线跟蹤作为目前市场上最经济，最灵活便捷、最成熟的技术已经在全球的虚拟演播室系统中得到了最广泛的套用。基本满足大部分节目的录製需求，但是对于某些特殊需求的节目，格线跟蹤技术也存在着限制。
1. 格线跟蹤要求摄像机画面必须存在一定格线数量，当摄像机镜头区域网路格数量不足就会丢失跟蹤数据。因此，格线跟蹤受到拍摄角度的限制，不支持360度拍摄，也不支持局部大特写拍摄。通常情况下，当摄像机画面少于3横3竖的格线信息时（如右图），将丢失跟蹤数据。
2. 格线跟蹤定位对灯光环境没有任何特殊要求，但採用格线跟蹤连续拍摄时候，对于拍摄中出现在镜头内蓝箱的灯光环境，需要保持基本一致。
