隧道机制　隧道技术是一种通过网际网路基础设施在网路之间传递数据的方式。使用隧道传递的数据可以是不同协定的数据帧或包，隧道协定将这些其它协定的数据帧或包重新封装在新的包头中传送，被封装的数据包在隧道的两个端点之间通过公共网际网路进行路由，一旦到达网路终点，数据将被解包并转发到最终目的地。整个传递过程中，被封装的数据包在公共网际网路上传递时所经过的逻辑路径称为隧道。　简言之，隧道技术是指包括数据封装，传输和解包在内的全过程。

如图1所示，从PE1经过P 节点的到PE2 的MPLS-TP/MPLS 双层标籤转发路径包括，通道层（内层标籤 伪线）和通路层（外层标籤 隧道），通道层仿真客户信号的特徵，并指示连线特徵，通路层指示分组转发的隧道。客户CE1 的分组业务（乙太网、IP/MPLS、ATM、FR 等）在PE1 边缘设备加上T-MPLS标籤L1（双层标籤），经过P 中间设备将标籤交换成L2（双层标籤，内层标籤可以不交换），边缘设备PE2 去掉标籤，将分组业务送给客户CE2。

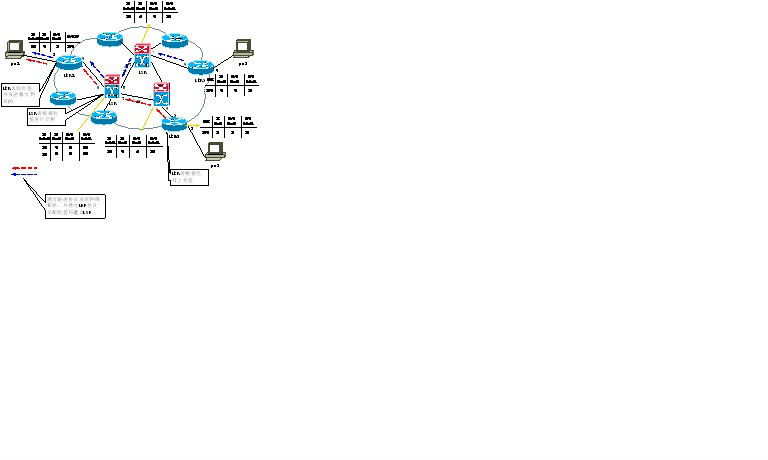

如图2所示，为PTN网路中隧道转发原理。通过一系列的隧道标籤交换完成数据报文从源节点到宿节点的转发。对于标籤的生成可以採用人工配置的静态标籤，也可以採用路由及标籤分配协定生成的动态标籤。对于採用静态标籤转发的隧道，我们称之为静态隧道。对于协定生成动态标籤转发的隧道，我们称之为动态隧道。
