视频(Video)是多幅静止图像(图像帧)与连续的音频信息在时间轴上同步运动的混合媒体,多帧图像随时间变化而产生运动感,因此视频也被称为运动图像。

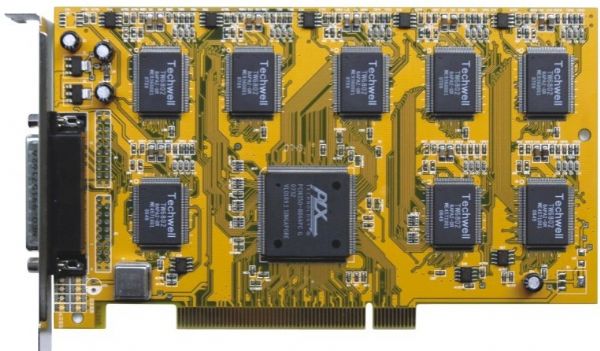

视频採集卡，“Video Capture Card”，其功能是将视频信号採集到电脑中，以数据档案的形式保存在硬碟上。它是我们进行视频处理必不可少的硬体设备，通过它，我们就可以把摄像机拍摄的视频信号从摄像带上转存到计算机中，利用相关的视频编辑软体，对数位化的视频信号进行后期编辑处理、比如剪下画面、添加滤镱、字幕和音效、设定转场效果以及加入各种视频特效等等，最后将编辑完成的视频信号转换成标準的VCD、DVD以及网上流媒体等格式。

由于以前的採集卡在採集、处理视频信号时，根据视频信号源和视频信号的不同类型，在视频信号数位化的过程中，在採样、转换、编辑之后，音视频信号无法同步採集，还有一些採集卡音频信号需要音效卡或相关音频线来辅助，因此这样的採集卡一般被称之为图像採集卡，而音视频採集卡则可以做到音视频信号多路同时採集、输出。

音视频採集卡-VGA视频採集卡使用了最先进的图像採集压缩模组。模组可採集高速RGB图像信号，并利用高效的JPEG数字图像压缩技术， 音视频採集卡不同于第三代PCI採集卡，不用担心CPU消耗过度问题，不用担心音视频信号不同步，不必担心信号採集效果、速度、质量，也不用担心起信号採集卡的兼容性、扩展性，作为最新的广播级视频採集卡，PCI-E VGA音视频採集卡，单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号，提供了高质量的音频效果，真正做到音视频信号的同步採集，完全实时。

视频採集卡功能只能将VGA信号经过视频转换器变成模拟信号，再通过视频採集卡变成数位讯号，在计算机上显示，这种经过数模转换，模数转换后，VGA信号的损失特别大，图像资料很差。为了解决这个问题，就需要用到VGA信号採集卡。

音视频採集卡其採集的信号图象经过採样、量化以后转换为数字图象并输入、存储到帧存储器的过程，叫做採集。由于图像信号的传输需要很高的传输速度，通用的传输接口不能满足要求，因此需要採集卡。採集卡还提供数字I/O的功能。

经过高速PCI汇流排能够直接採集图象到VGA显存或主机系统记忆体，此外不仅可以使图象直接採集到VGA，实现单屏工作方式，而且可以利用PC机记忆体的可扩展性，实现所需数量的序列图象逐帧连续採集，进行序列图象处理分析。如果将一台PC机VGA数据在另一台PC上显示以及採集VGA信号，传统的方法是将VGA信号通过视频转换器VGA—VIDEO变成视频信号,再通过视频採集卡在另一台PC机上显示採集。

由于图象可直接採集到主机记忆体，图象处理可直接在记忆体中进行，因此图象处理的速度随CPU速度的不断提高而得到提高，因而使得对主机记忆体的图象进行并行实时处理成为可能。当採集卡的信号输入速率较高时，需要考虑图像採集卡与图像处理系统之间的频宽问题。

VGA信号採集卡使用了最先进的VGA图像採集压缩模组。模组可採集高速的RGB图像信号，并利用高效JPEG数字图像压缩技术，实现对不同解析度、不同刷新率图像的压缩。在专业VGA採集卡基础上，T200AE 音视频VGA採集卡可以随音切换画面，可支持一机多卡，卡上不但提供一路VGA信号，同时也具有两路视频和一路音频信号输入，支持所有视频採集、编辑、直播软体。PCI-E广播级VGA採集卡 T200AE 支持标準的DIRECT SHOW API进行开发，完全支持DIRECT SHOW ，WDM标準驱动，使用高效Master DMA模式，採用PCI-E1X接口。

视频採集和视频数位化

按照视频的存储与处理方式不同,可分为模拟视频和数字视频两种.

数字视频(Digital Video)是以离散的数位讯号方式表示,存储,处理和传输的视频信息,所用的存储介质,处理设备以及传输网路都是数位化的.具有以下特点:

以离散的数位讯号形式记录视频信息;

用逐行扫描方式在输出设备上还原图像;

用数位化设备编辑处理;

通过数位化宽频网路传播;

存储在数字存储媒体上.

与模拟视频相比,数字视频还具有以下优点:①可用计算机编辑处理;②再现性好;③适合于数字网路.

1)建立模拟视频採集环境

将模拟视频源(如摄像机,摄像头,录像机,VCD机,DVD机等)与装有视频採集卡的MPC(或者苹果电脑PowerMac)相连线,构成模拟视频採集的硬体环境.

2)安装视频採集软体

3)视频採集

①设定要用的视频源

②从视频源设备播放视频

③由视频採集软体完成视频採集.

採集数字视频是指利用可连线DV视频信号的IEEE1394接口,完成将数码摄像机拍摄的DV信号採集到多媒体计算机系统的功能.首先建立一个硬体环境，包括无线传输系统。

安装 DV视频採集卡，一般都是AV+DV二合一採集卡或IEEEl394(FireWire或i.Link)接口卡(1394採集卡),并用连线电缆连线DV摄像机.注意,DV连线电缆的两端接口不同,一端为4 针连线埠,用于连线数字摄像机,另一端为6针连线埠,用于连线IEEE1394卡.

选装调节DV摄像机的声音

输出的音频混频器.

安装外部扬声器.

安装视频处理软体.

还需要安装或选配其他软硬体:

T200AE支持所有视频採集、编辑、直播软体，兼容市场电脑硬体。T200AE VGA音视频採集卡可以直接兼容及替换2013年流行的採集卡，使用更加简单方便!天创恆达最新採集卡中的T200AE 採集卡使用了最先进的 採集压缩模组。模组可採集高速的RGB/VGA图像信号，并利用高效的JPEG数字图像压缩技术，实现对不同解析度、不同刷新率图像的压缩。所採集图像质量完全忠实于源信号，实时採集效果具有高解析度、高清晰度、高保真的特点。

音视频採集卡基本参数- PCI-E 高清VGA採集卡

作业系统：win2000，winXP，win2003， Vista/windows 7，windows 2008

尺寸：106mm x 72mm，

採样频率: 8/16/22.05/32/44.1 KHz

採样精度: 24 bit

信噪比: >= 85 db

声道数:2 Channel

接口类型：PCI-E 1x接口

输入通道：2 路 CVBS Video，1 路 VGA

视频输入格式：WM9, Real, MPEG4

视频输出格式：支持DIRECT SHOW ，更支持RGB565，RGB24，RGB32， YUY2， UYVY

视频输出接口：一路VGA, YUV422和RGB

板载记忆体：256MB;DDR2/64bit/133MHz

CVBS 输入标準：PAL/NTSC

CVBS 採集最大格式：PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式

VGA 採集格式：RGB 16/24/32 YUY2

VGA 最大输入频宽：230MHz

VGA 扫描模式：逐行扫描模式

PCI-E 高清VGA视频採集卡

支持标準的DIRECT SHOW API进行开发，

支持DIRECT SHOW ，WDM标準驱动。

採用通用的DirectShow驱动架构

高性能的DMA技术，提供高效率的Overlay功能

採集NTSC:720x480 30f的无压缩图像，而不占用CPU资源

完全支持 Directshow架构的软体开发

支持单机多路长时间运行

支持多制式包括：PAL、NTSC

亮度、对比度、色度及灰度实时可调

支持一卡四路 ，支持64位PCI-E

高性能的音频採集功能，256MB/64bit DDR2记忆体晶片

可逐行採集1920 x 1440 x60HZ的VGA信号

高压缩比、高清晰度、质量稳定的信号採集卡。高精度 採集卡高清晰度、高品质、高压缩比、高清晰度、质量稳定的图像，音视频 採集卡的突出特点：

1、高清高精度VGA信号採集卡採用PCI-E1X接口。单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号。频宽是PCI接口的两倍以上，256MB/64bit DDR2记忆体晶片作为图像快取，频宽2GB/s，高效Master DMA模式，图像採集过程不占用机器CPU。

2、 音视频採集卡自动检测VGA解析度，能够很好适应常见的4:3屏或宽屏显示解析度、刷新率，并能自动将画面调整到最清晰程度，逐行採集1920 x 1440 x60HZVGA信号，採集VGA信号解析度可以达逐行高清效果(1920×1080P)。

3、 VGA採集卡有高效率的视频信号採集能力，高性能模拟视频前端信号滤波处理能力、高精度的音频信号採样能力，提升视音频信号採集的清晰度。

4、高效率的视频採集能力，可任意组合输入信号，录播软体可支持任意6路信号输入，支持所有视频信号採集、编辑、直播软体，兼容2013年成熟电脑硬体。

1、画面大小可高质量缩放。

2、自动去除VGA黑边。

3、自动检测VGA解析度。能够很好的适应常见的4:3屏或宽屏显示解析度、刷新率，并能自动将画面调整到最清晰的程度。

4、模拟视频去隔行功能。板上Firmware可升级

5、高精度信号採集卡更适合于高精度、高速运动图像採集、处理;图像採集解析度可达1920 x 1440

6、高精度 採集卡可实时採集单场、单帧，任意间隔以及连续帧的图象採集;

7、高清高精度 /信号採集卡可连线2 路 CVBS Video，1路VGA信号，1路音频信号，可程式实现多画面分割。

8、显示解析度∶最大1920x1440，可逐行採集1920 x 1440 x60HZ的VGA信号，採集VGA信号解析度可达逐行高清效果(1920×1080P);

1、高清高精度 採集卡 VGA採集性能：1600x1200x85Hz,RGB24:30fps; 1280x1024x85Hz,RGB24:45fps; 1024x768x85Hz, RGB24: 80fps

2、高清高精度 採集卡支持“一机多卡”工作方式，可实现多通道实时採集，可以随音切换画面。单卡实现同时採集1路VGA信号，2路视频信号，1路音频信号。

3、高清高精度 採集卡接口方面，开放参数配置视窗，方便用户对图像亮度、对比度、压缩比、帧率及图像位置进行调整，满足客户对图像质量的各种需求，亮度、对比度、色度、饱和度以及画面 大小比例，均可调节(a/d之前);

4、适合于进行专业的音视频、图像分析，VGA採集卡提供win2000/xp系统下的开发库，支持vc、vb、delphi等开发环镜，全力提供源自专业厂家的技术支援服务。底层程式稳定，功能丰富、开发简便、便于程式移植。件兼容性能好，工作稳定可靠。可在兼容机、原装机/工控机上良好地稳定工作。提供免费的网路和电话技术支持指导和维护。

高清PCI-E广播级音视频採集卡採集卡测试环境：

◆系统----windows xp SP3

◆CPU----Intel® Pentium® Dual E2180 @ 2.00GHz

◆记忆体----2.01GHz,0.99GB

採集卡-T200AE VGA音视频採集卡使用了最先进的 採集压缩模组。模组可採集高速的RGB图像信号，并利用高效的JPEG数字图像压缩技术。

实现对不同解析度、不同刷新率图像的压缩。採用标準汇流排结构，模组化设计，数据存储採用双缓冲方式，数据传输採用DMA方式，从而具有很高的图像处理速度。接口方面，开放参数配置视窗，方便用户对图像的亮度、对比度、压缩比、帧率及图像位置进行调整，满足客户对图像质量的各种需求。

VGA採集卡採用高质量的感测器晶片和当前性能最强大的专用图像处理DSP，图像清晰度高，色彩艳丽，搭建系统成本低，并且支持标準的DIRECT SHOW API进行开发，无需二次开发;根据不同客户的需求，亦可提供二次开发SDK，并且通过对其添加软体触发的新技术。

VGA音视频採集卡相关测试参数

操作环境：win2000/winXP/win2003/ Vista/windows 7/windows 2008

尺寸：106mm x 72mm

接口类型：PCI-E 1x接口

输入通道：2 路 CVBS Video，1 路 VGA，1路音频

视频输入格式：WM9, Real, MPEG4

视频输出格式：支持DIRECT SHOW ，更支持RGB565，RGB24，RGB32， YUY2， UYVY

视频输出接口：一路VGA, YUV422和RGB

板载记忆体：256MB;DDR2/64bit/133MHz

CVBS 输入标準：PAL/NTSC

CVBS 採集最大格式：PAL: 720x576 25fps,UYVY 色彩格式;NTSC:720x480 30fps,UYVY 色彩格式

实测 VGA 採集格式：RGB 16/24/32 YUY2

实测 VGA 最大输入频宽：230MHz

实测 VGA 扫描模式：逐行扫描模式

实测 VGA 显示模式：640x480, 800x600, 1024x768, 1152x864, 1280x720, 1280x800, 1280x960,1280x1024, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1440

其他：自动检测VGA 输入解析度，自动去除VGA 採集画面黑边。板上Firmware升级。

实测 VGA 採集性能：1600x1200x85Hz,RGB24:30fps;1280x1024x85Hz,RGB24:45fps;1024x768x85Hz, RGB24: 80fps

实测 VGA 显示模式：640x480, 800x600, 1024x768, 1152x864, 1280x720, 1280x800, 1280x960,1280x1024, 1440x900, 1600x1200, 1680x1050, 1920x1080, 1920x1440

多媒体高清视频录播

多媒体录播广播系统具有视频、音频、数据同步直播功能，能够同时将视频、音频、数据同步直播，延迟控制在5秒以内，各PC接收终端只需安装简单的播放软体就可以同步进行收看。

同步录製：同步录製视频、音频，计算机动态萤幕，即可将讲解的图像、声音和所讲解的课件、讲稿、滑鼠操作轨迹以及电子白板上书写的内容等计算机萤幕上所显示的内容同步录製到一个档案中。

实时直播;可通过单播或组播方式将课堂的视频、音频、计算机动态萤幕在网路上进行实时直播，用户可通过IE浏览器同步接收到现场的视频、音频和计算机动态萤幕信息。

视频和VGA信号採集，利用广播级的PCI-E的高清VGA採集卡和录播编码器，和其他视频及VGA信号(电脑萤幕)的前端处理设备。可安装在课堂现场，提供音频、视频以及VGA等主要硬体接口，分别接收麦克风、摄像头以及电脑输出的信号，并对这些信号进行採集和高效的编码处理以使之适合在IP网路上传输。录播伺服器接收来自录播编码器的音视频以及VGA数据，并对这些数据进行存储、转发和管理，实现直播和点播功能。

这些视频档案太大，不适合携带、传输、演示，例如3D动画档案，那幺可以用VGA採集卡或採集盒配合影音宝典，会声会影X2等视频编辑软体，编码成体积很小流媒体格式用VGA採集卡或採集盒将其採集成未压缩档案AVI形式，进行编辑。

音视频採集卡适合于进行专业的音视频软体开发（如Anychat）、图像分析、处理工作，可广泛套用于显微成像、医学影像、智慧型交通、分析测量、生物医学、机器视觉、工业图象分析，以及其它多种高精度图像处理分析领域。

高清高精度 採集卡可套用到工业检测、工业测量、智慧型交通、医学影像、工业监控、仪器仪表、机器视觉、网路直播，录播系统，VOD点播，远程教育培训，安全监视、交通收费、图像採集以及其它多种图像採集处理分析，视讯会议系统中且提供免费的网路和电话技术支持指导和维护。

一、萤幕监控

如果要对某显示器显示的内容监控，——例如工业自动化领域，可以用VGA高清採集卡或採集盒採集这个显示器显示的内容，实时传输给监控者，也可保存下来，供事后查看。

二、萤幕直播

A、直播视频会议的萤幕，给更多的没机会参加视频会议的人观看;

B、利用VGA採集卡或採集盒做萤幕直播，比其它直播方式的画面清晰很多。

C、教学领域，可以用来直播教师计算机的萤幕，实现多媒体教学，或者远程教学;

三、处理特殊视频格式

用VGA採集卡或採集盒配合流媒体编码软体，实时採集、编码成流媒体格式，放到流媒体伺服器上供大家点播。有些视频档案，档案格式是开发公司自定的，其它公司软体不能直接对其处理，例如教学课件、3D动画档案，等等。些视频档案太大，不适合携带、传输、演示，例如3D动画档案，那幺可以用T200AE-VGA採集卡或採集盒配合流媒体编码软体，编码成体积很小的流媒体格式用VGA採集卡或採集盒将其採集成未压缩档案AVI形式，进行编辑。

四、安检X光机、雷达图像信号、VDR纪录仪、医疗X光机、CT机、胃肠机等

五、VGA相机、VGA摄像机等VGA信号、RGB信号输出设备的图像採集和处理
