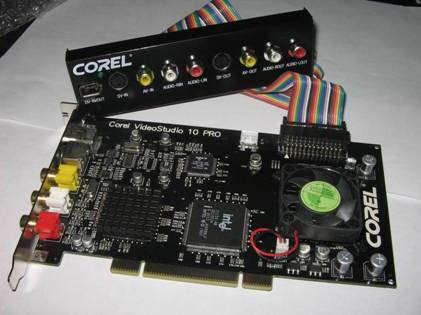

压缩卡就是把模拟信号或是数位讯号通解码\编码按一定算法把信号採集到硬碟里或是直接刻录成光碟,因它经压缩所以它的容量较小,格式灵活(MPEG-1\MPEG-2\MPEG-4\WMV\RM...),常见的压缩卡的有硬体压缩卡,它的压缩比一般不超过1:6,软体压缩卡就不同了,它的压缩比由软体而定几比几就没有标準了,压缩一般有帧内压缩和帧间压缩.硬体压缩卡的优点就是不需占要PC资源,故较低配置的PC机也可以採集出好质量的视频文(VCD/DVD),软体压缩就不同了,它需要有较高的PC配置视频压缩卡视频压缩卡。
基本介绍
- 中文名:视频压缩卡
- 外文名:Video Compress card
- 作用:将模拟、数位讯号进行压缩
- 主要格式:MPEG、WMV、RM
- 类型:硬体压缩卡、软体压缩
基本信息
简介
VGA(RGB)信号高清图像採集压缩卡
VGA(RGB)信号DSP图像採集压缩卡,可採集VGA、标準和非标準RGB分量等信号源,通过板载DSP实时处理视、音频数据,进行高质量高解析度的压缩录像,也可通过网路进行数据传输,满足视频音频同步的要求,适用于高精度、高解析度的图像採集、高清VGA视频图像的压缩存储,网路传输等要求。
压缩编码
视频传输的数据量之大,单纯用扩大存储器容量、增加通信干线的传输速率的办法是不现实的,数据压缩技术是个行之有效的解决办法,通过数据压缩,可以把信息数据量压下来,以压缩形式存储、传输,既节约了存储空间,又提高了通信干线的传输效率,同时也可使计算机实时处理音频、视频信息,以保证播放出高质量的视频、音频节目。
视频压缩
视频信号数位化后数据频宽很高,通常在20MB/秒以上,因此计算机很难对之进行保存和处理。採用压缩技术以后通常数据频宽右以降到1-10MB/秒,这们就可以将视频信号保存在计算机中并作相应的处理。常用的算法是由ISO制订的,即JPEG和MPEG算法。
压缩技术
视频图像数据有极强的相关性,也就是说有大量的冗余信息。其中冗余信息可分为空域冗余信息和时域冗余信息。视频压缩技术就是将数据中的冗余信息去掉(去除数据之间的相关性),压缩技术包含帧内图像数据压缩技术、帧间图像数据压缩技术和熵编码压缩技术。
帧内压缩(Intraframe compression)也称为空间压缩(Spatial_compression),仅考虑本帧的数据而不考虑相邻帧之间的冗余信息,一般採用有损压缩算法,达不到很高的压缩比.
帧间压缩(Interframe compression)也称为时间压缩(Temporal_compression),是基于许多视频或动画的连续前后两帧具有很大的相关性(即连续的视频其相邻帧之间具有冗余信息)的特点来实现的.通过比较时间轴上不同帧之间的数据实施压缩,进一步提高压缩比.一般是无损压缩.
编码标準介绍
MPEG系列标準包含MPEG-1,MPEG-2,MPEG-4,MPEG-7和MPEG-21等五个具体视频编码标準.
MPEG-1标準:1988年5月提出,1992年11月形成国际标準,编号是ISO/IEC11172 .
MPEG-2标準:1990年6月提出,1994年11月形成国际标準.编号是ISO/IECl3818 .
MPEG-4标準:1993年7月提出,1999年5月形成国际标準(版本一),编号是ISO/IECl4496.
MPEG-7标準:1997年7月提出,在2001年9月形成国际标準,编号是ISO/IECl5938 .
MPEG-21标準是与MPEG-7标準几乎同步制定的,于2001年12月完成.
卡类信息
软压卡硬压卡
视频压缩卡就是把模拟信号或是数位讯号通解码\编码按一定算法把信号採集到硬碟里或是直接刻录成光碟,因它经压缩所以它的容量较小,格式灵活(MPEG-1\MPEG-2\MPEG-4\WMV\RM...),常见的压缩卡的有硬压缩卡和软压缩卡。
软压缩卡
软压缩卡,也称软压卡,该电路板卡主要是由1个或多个视频採集晶片及周边元件、电路组成,电路结构比硬压缩简单。这种卡只负责採集视频,而视频压缩、解压缩及其他视频处理则是由CPU运算实现。
软压缩视频採集卡基本原理:然后直接或通过PCI桥晶片进入PCI,再传输到记忆体,显示卡中,由CPU执行DVR软体里的压缩算法,将庞大的视频信号压缩后存储到硬碟中。
硬压缩卡
硬压缩卡,也称视频採集压缩卡,该电路板卡与软压缩卡不同的是,多了视频压缩与解压缩部分电路结构,视频压缩没有交给电脑CPU去处理,而是交个DSP晶片去处理的。
硬压缩视频採集卡基本原理:摄像机模拟视频信号输入到DVR卡,由视频採集晶片将模拟信号转换成数位讯号,然后传至板卡自带的临时存储器中,再由卡上自带视频压缩晶片执行压缩算法,将庞大的视频信号压缩变小,最后这些压缩后的直接或通过PCI桥晶片进入PCI,存储到硬碟。
软体压缩是纯粹依靠CPU来工作的,压缩效果完全取决于CPU的运算速度与相关压缩软体的编码质量,并且压缩的时间比较长。而硬体压缩是视频採集卡板卡自身具有的视频压缩晶片与CPU同时进行工作,对CPU的依赖就小,压缩效果主要取决于压缩卡自带压缩晶片的优劣。
高清编码卡
1、PCI全高清视频编码卡-CA/HHI02100
虹图-CA/HHI02100 PCI全高清视频编码卡是图美视讯自主研发的一款全高清视频编码卡,可适用于视频会议、安防监控、交通监控、多媒体广播、远程教育、远程医疗、广电等行业的高清视频压缩和存储。
【功能简介】
①、PCI接口
让带PCI接口的PC机或嵌入式设备得到全高清的支持。
②、全高清画质
採用H.264视频压缩算法,实现了1080P高质量的画质;帧率最高达到60帧/秒。
③、高帧率
可自行定製帧率,1080P最大60帧/秒,充分适合高速运动场景视频摄像。
④、高压缩比
编码器支持300K-40Mbps动态码流编码,传输码率,视频编码参数可按实际需求调节。
⑤、高清数字接口
输入输出均为HDMI口(需要其他接口如HD-SDI接口可联繫我们定製)。
⑥、丰富资源的SDK开发包
全功能API支持:支持所有板卡资源访问及数据输入输出;
多网路协定支持:UDP、RTP、RTMP传输;
广电传输支持:支持视频编码 TS流网路传输。
【适用领域】
适用于视频会议、安防监控、交通监控、多媒体广播、远程教育、远程医疗、广电等行业的高清视频压缩和存储。各种有线、无线网路环境的视频通讯传输套用。
2、PCI-E全高清採集编解码卡-CA/HHE02100
虹图-CA/HHE02100 PCI-E全高清採集编解码卡是北京图美视讯科技有限公司自主研发生产的一款一路全高清採集及编码双功能卡。带HDMI输入输出口。支持多种解析度、码率。支持动态码流调整,超低延时编码输出。支持TS,MP4格式的存储和传输,支持原始码流及编码码流同时输出。广泛适用于DVR、视频会议、广电视频采编播和智慧型视频分析系统。
【功能简介】
①、PCI-E支持
让带PCI-E接口的PC机及笔记本或其他嵌入式设备支持全高清。
②、双码流支持
支持用于回显的原始码流和传输的编码后码流,方便高清DVR及高清视频会议用户的开发及套用。
③、全高清画质
採用H.264视频压缩算法,实现了1080P高质量的画质;帧率最高达30帧/秒。
④、高帧率
可自行定製帧率,1080P最大30帧/秒,1080i最大60帧/秒,充分适合高速运动场景视频摄像。
⑤、高压缩比
编码器支持300K~40Mbps动态码流编码;传输码率,视频编码参数可按实际需求调节。
⑥、高清数字接口
输入输出接口均为HDMI(需要其他接口如HD-SDI接口可定製)。
⑦、丰富资源的SDK开发包
全功能API支持:支持所有板卡资源访问及数据输入输出;
多网路协定支持:UDP、RTP、RTMP传输;
广电传输支持:支持视频编码TS流网路传输。
【适用领域】
广泛套用于视频会议、安防监控、交通监控、多媒体广播、远程教育、远程医疗和广电等行业的高清视频压缩、存储;还可用于各种智慧型分析系统和基于PC的视频会议系统,也可用于各种医疗行业的视频输出设备的输出、记录、分析。各种有线、无线网路环境的视频通讯传输套用。
3、PC104PLUS高清编解码卡-CA/SH402100
虹图-CA/SH402100 PC104PLUS高清编解码卡是北京图美视讯针对消费类和工业H.264编码器要求,推出的一款H.264高清编解码音视频监录系统,提供最佳的高清视频质量。本产品採用PC104PLUS汇流排结构,具备尺寸小、稳定性强、功耗低等特点。
【功能简介】
①、PC104PLUS
增加模组的柔性,满足高速bus的需求。
②、多路支持
4路HD-SDI视频输入。
③、全高清画质
採用H.264视频压缩算法,实现了1080P高质量的画质;帧率最高达60帧/秒。
④、高帧率
可自行定製帧率,1080P最大60帧/秒,充分适合各种高速运动场景视频摄像。
⑤、多解析度支持
支持电视制式的解析度从1080P至CIF。
⑥、丰富资源的SDK开发包
全功能API支持:支持所有板卡资源访问及数据输入输出;
多网路协定支持:UDP、RTSP/RTP、RTMP传输;
多存储格式支持:支持视频编码数据存储为MP4及MPEG2 TS格式。
【适用领域】
可广泛套用于高清视频直播与点播系统、高清视频录播示教系统、多媒体信息发布系统、远程高清视频会议系统等各种高端视频套用系统中。
4、无线全高清音视频传输编码卡-CE/SXX011006W
虹图无线全高清音视频传输编码卡-CE/SXX011006W是北京图美视讯推出的一款支持有线和无线网路传输的全高清音视频编码卡,实现在“高速运动中、非视通条件下”语音、数据、图像等实时接收和转发,扩大无线传输範围和距离。本产品可以极大地降低无线传输信道中产生的误差对视频质量的影响,即使在噪声环境中也能产生良好的图像质量,可实现高质量、低等待时间的无线HD娱乐套用和家庭中的高质量、低成本的无线HD或SD(标準清晰度)视频传输。可用于无人机,IP相机,无线监控等。
【规格】
输入接口:1路HD-SDI
输出接口:无
音频编码:可定製
音频採样率:48K
音频频宽:32Kbps~256Kbps
其他接口:MINI PCI-E扩展槽,USB接口
网路接口:RJ45 /1G
电 源:DC12V /1A
环 境:温度:0℃~70℃ 湿度:85%RH 以下
外形尺寸:9x12(cm)
【功能简介】
①、网路传输
支持有线,无线网路环境的音视频通讯传输套用;
②、MINI PCI-E扩展槽
支持各种基于PCI-E的套用功能卡,如无线WIFI卡,3G、4G通讯卡等;
③、高压缩比
编码卡支持300K~40Mbps动态码流编码;传输码率,视频编码参数可按实际需求调节;
④、编码延迟小
採用专用的视频处理晶片,端到端传输时延小于或等于2帧(如60fps 时小于35ms);
⑤、高清数字接口
输入HD-SDI接口
⑥、USB接口
可插入随身碟用于临时音视频码流存储
⑦丰富资源的SDK开发包
多网路协定支持:UDP、RTP传输;
广电传输支持:支持视频编码 TS流网路传输。
【套用领域】
可以广泛套用在通讯、网路,也适合实时系统控制、产业自动化、实时数据採集、军事系统等需要高速运算、智慧型交通、航空航天、医疗器械、水利等模组化套用,高可靠度、可长期使用的套用领域。各种有线、无线网路环境的视频通讯传输套用。
