2.4G无线模组（英文：2.4Ghz RF transceiver ，receiver module）工作在全球免申请ISM频道2400M-2483M範围内，实现开机自动扫频功能，共有50个工作信道，可以同时供50个用户在同一场契约时工作，无需使用者人工协调、配置信道。同时，可以根据成本考虑，选择50米内、150米、600 米多种类型无线模组。接收单元和遥控器单元具有1键自动对码功能，数字地址编码，容量大，避免地址重複。
基本介绍
- 中文名：2.4G无线模组
- 外文名：2.4Ghz RF transceiver receiver module
- 套用範围：车辆监控、门禁系统
- 尺寸大小：12*18mm
模组介绍
距离50米以内的2.4g无线模组，市场上一般採用CC2500无线模组。其中工业场合，就用CC2500 IC 做的模组，如CC2500M无线模组；一般的套用场合，就用CC2500S无线模组。它採用TI公司的CC2500晶圆绑定，具有很高的性价比。该模组的尺寸大小为12*18mm，有效距离20到50米。最高速率250kbps。
套用领域
无线数据传输广泛地运用在车辆监控、遥控、遥测、小型无线网路、无线抄表、门禁系统、小区传呼、工业数据採集系统、无线标籤、身份识别、非接触RF智慧卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号採集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
模组分类

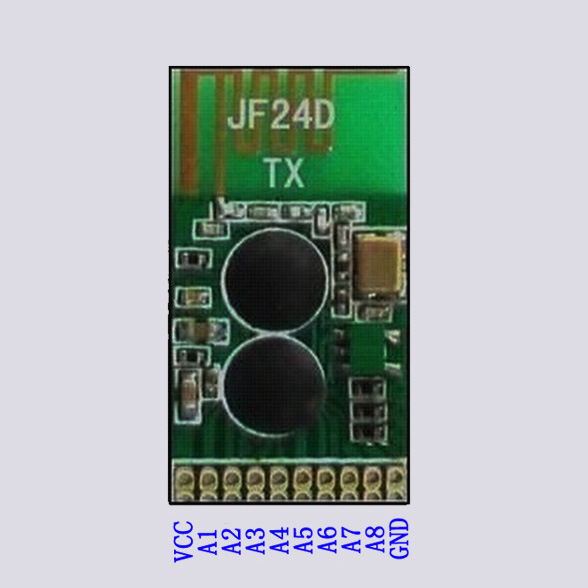

一、2.4G无线发射模组JF24D-TX
安阳市新世纪电子研究所JF24D-TXJF24D-TX （2.4G无线发射模组）性能参数 | |
工作频率：2.4G 工作电压：2.5-3.6V 发射电流：0-15mA 输出功率：5db 休眠电流：3.5uA 调製方式：GFSK | 最大速率：1M 控制连线埠：6路按键输入 编码形式：学习码 天线形式：PCB天线 参考距离：50米(无障碍） 模组尺寸：25X13X2mm（长X宽X厚） |

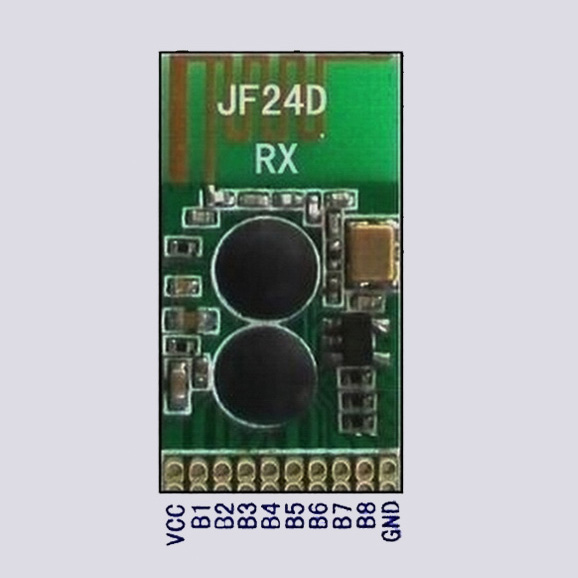

二、2.4G无线接收模组JF24D-RX
安阳市新世纪电子研究所JF24D-RXJF24D-RX （2.4G无线接收模组）性能参数 | |
工作频率：2.4G 工作电压：2.5-3.6V 接收电流：23mA 接收灵敏度：-85dBm 调製方式：GFSK 数据通道：6路 | 输出状态：锁存/非锁存 输出电平：0-高电平 编码形式：学习码，自动识别遥控器地址及数据 天线形式：PCB天线 参考距离：50米(无障碍） 模组尺寸：25X13X2mm（长X宽X厚） |

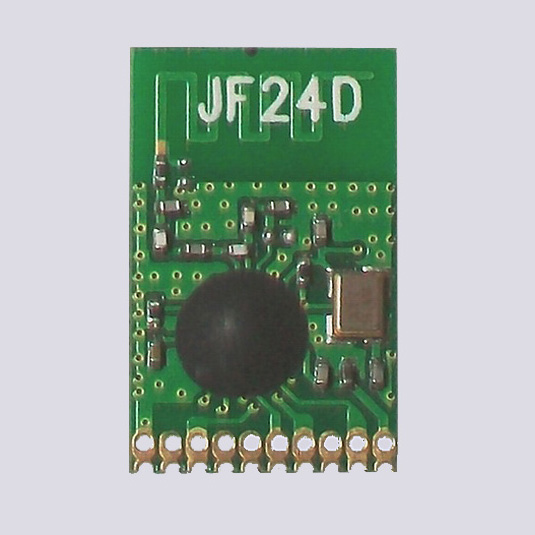

三、2.4G无线收发模组JF24D
安阳市新世纪电子研究所JF24DJF24D（2.4G无线收发模组）性能参数 | |
频率範围：2397-2483Mhz | 工作电压：2.8-3.6V |
可程式输出功率：-25/-15/-5/0/3(dbM) | 调製方式：GFSK/FSK |
发射电流：14mA (0dBm) | 最大速率：1M |
接收电流：21mA (1Mbps) | 接收灵敏度：-85dBm |
休眠电流：3.5uA | 最大距离：100米(遥控）20米（数传） |
待机电流：410uA | 编程接口：SPI数字接口 |
天线形式：PCB天线 | 模组尺寸：21X12.5X2mm（长X宽X厚） |
参数介绍
主要技术指标：中心频率
2400M | |
调製方式 | FSK/DSSS |
发射功率 | <20dBm(或<0 dBm) |
接收灵敏度 | －98 dBm |
传输速率 | 0-250 kbps |
发射电流 | <80 mA（<25 mA） |
接收电流 | <30 mA（<15 mA） |
待机电流 | <10 uA |
工作信道 | 最多50个频段选择 |
数据接口 | PPM/SPI接口 |
通讯距离 | 0-800米( 可视距离） |
天线阻抗 | 50Ω |
工作温度 | - 40 - 85 °C |
供电方式 | DC 3.3V/5V |
