SIM300是小体积即插即用模组中完善的三频/四频* GSM/GPRS解决方案。使用工业标準界面，使得具备GSM/GPRS 900/1800/1900MHz功能的SIM300C以小尺寸和低功耗实现语音、SMS、数据和传真信息的高速传输。

SIM300的优良性能让它套用于许多方面，例如WLL、M2M、手持设备等等：

三频/四频GSM/GPRS模组，

内嵌强大的TCP/IP协定栈

基于成熟可靠的技术平台，我们的无线通讯模组的技术支持将为您提供从产品

定义到设计和生产的全程服务

三频GSM/GPRS900/ 1800/ 1900 MH

或四频850/900/1800/1900MHz*

GPRS (class 10)标準

GPRS（class B）

- Class 4（2W@850/900MHz）

- Class 1 (1 W @ 1800/1900MHz)

尺寸：40 mmx 33 mm x 2.85mm

重量：8g

通过AT命令控制（GSM07.07，07.05和增强AT命令）

SIM套用工具包

支持电压範围3.4...4.5V

低功耗

正常操作温度：

-20 °Cto +55 °C

限制操作温度：

-25 °Cto -20 °C和+55 °C to +70 °C

存储温度：

-40 °Cto +80 °C

1、电源设计，因为GPRS或GSM发射时需要很大的电流，在设计上应当最大能提供到1.2A，在设计中我们用外部5V输入的电压经两个二个1N4007进行降压，使得VDDGPRS在3.8-4.5之间，可以更换一个二极体为节电压较低的管子，比如说1N5820. 5V-0.7V*2=3.6V，所以建议更改其中一个1N4007为1N5280，即5V-0.7V-0.2V=4.1V

注：1N4007不是稳压管，而是硅整流管。在电路中的作用，不是稳压，而是整流！正嚮导通时电压0.7v左右。

2、LED指示：当GSM模组工作正常（不一定连线成功），这时LED灯不断闪烁。

3、PWRKEY是模组的启动使能端，模组的一种启动方式是通过控制PWRKEY管脚，在该管脚上产生一个一段时间的低电平，按照手册上PWRKEY然后为高阻态，实际电路测试中採用高阻态和高电平均可以启动模组。模组启动后将传送：RDY信号通知模组已经启动。模组的关闭也可以通过VEXT管脚(Pin17)来判断，模组关闭时该管脚为低电平。SIM300启动时需要满足以下波形

PRKEY引脚在内部上拉至VDDBAT引脚，所以设计时Q2的集电极不再上拉至高电平。我们通过GPRS_PWDN（SPI0_MOSI）来控制PWRKEY引脚满足以上时序，以便启动模组。

4、SIM的连线，如下图所示。

5、TXD1和RXD1连线到GPRS的串口上，CTS1和RTS1可以在使用GPRS上网时选

用，也可以不选用。

6、为了和CPU使用同一个MIC和喇叭，GSM的音频输入和输出需接到WM9713芯

片，以便WM9713片内混间

7、AT指令集请参考相关文档。

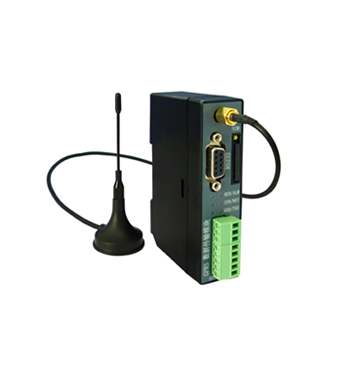

通信功能：支持GPRS和短讯息双通道传输数据；支持与多中心进行数据通信。

採集功能：採集串口设备数据，如串口仪表、採集器、PLC等。

远程管理功能：DATA-6123支持远程参数设定、程式升级。

串口配置：1路RS485，2路RS232。

数据格式：8 位数据位，1 位停止位，校验位（奇、偶、无）可设定。

波 特 率：300、600、1200、2400、4800、9600、19200、38400（Bit/S）可选。

通信误码：≤10。

供电电源：10V～30V DC。

功耗：待机电流：≤0.1mA/12V；线上电流：≤6mA/12V；传送电流：≤60mA/12V；

实时线上平均电流：≤10mA/12V。

工作环境：温度：-40～+85℃；湿度：≤95%。

安装方式：导轨式。

外形尺寸：100x25.4x74mm。

在第一版中sim300的封装有问题，连线做太宽，模组按上去之后，模组的外皮(金属地)会与连线线的焊盘接触，同时模组下面的以及周围的过孔都存在这问题，所以以后过孔一定考虑是否覆盖阻焊剂。

同时特殊的几个管脚一定要连出来留下测试点，尤其是这种管脚太密的晶片。

可以考虑加入馈孔。
