无线数传DTU，广泛地运用在车辆监控、遥控、遥测、小型无线网路、无线抄表、门禁系统、小区传呼、工业数据採集系统、无线标籤、身份识别、非接触RF智慧卡、小型无线数据终端、安全防火系统、无线遥控系统、生物信号採集、水文气象监控、机器人控制、无线232数据通信、无线485/422数据通信、数字音频、数字图像传输等领域中。
基本介绍
- 中文名：无线数传DTU
- 套用：车辆监控，门禁系统
- 产品特性：DNS自动获取，三层系统保护
- 行业：金融，水利，邮政

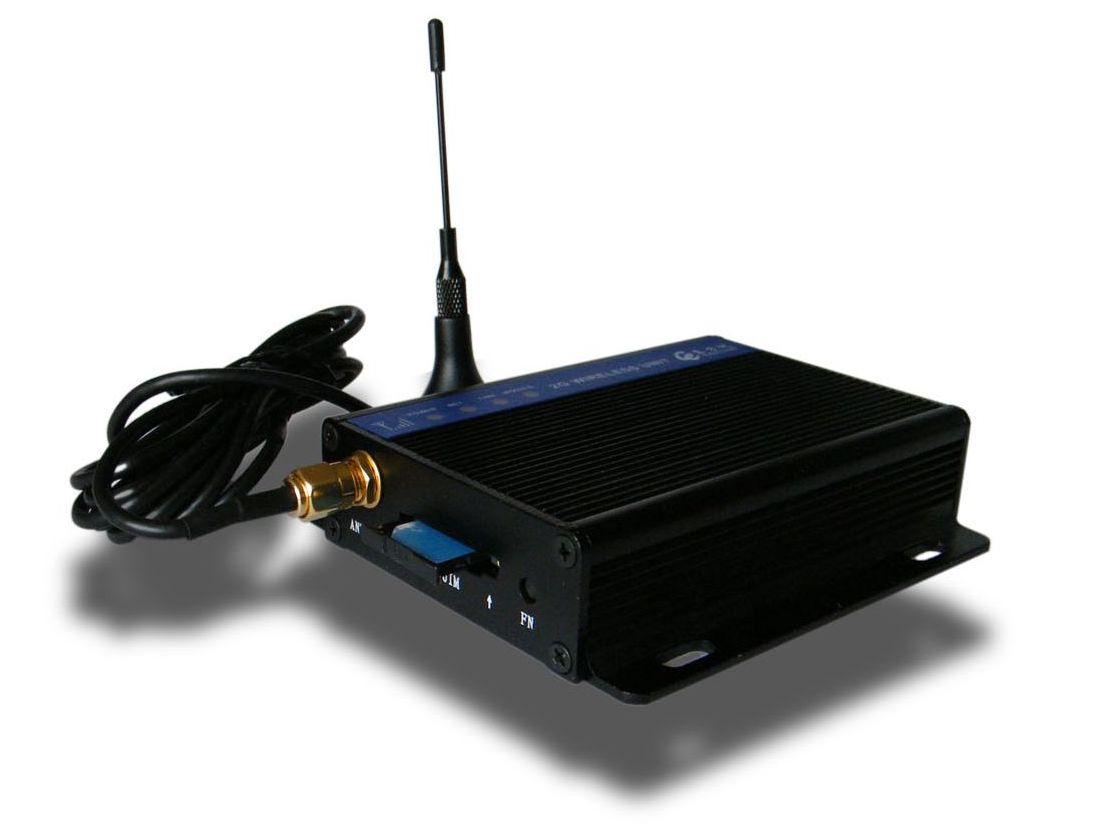

产品概述
无线数传DTU无线数传DTU採用ARM9高性能工业级嵌入式处理器，以实时作业系统为软体支撑平台,超大记忆体,内嵌自主智慧财产权的TCP/IP协定栈。为用户提供高速，稳定可靠，数据终端永远线上，多种协定转换的虚拟专用网路。针对网路流量控制的用户，产品支持语音，简讯，数据触发上线以及逾时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。公司产品已广泛套用于金融，水利，环保，电力，邮政，气象等行业。
无线参数
1、支持EGSM900/GSM1800MHz双频，800/900/1800/1900MHz四频可选
2、GPRS multi-slot class 10
3、编码方案：CS1~CS4
4、符合SMG31bis技术规範
5、Compliant to GSM phase 2/2+
6、支持数据、语音、简讯和传真
硬体系统
1、CPU：工业级高性能ARM9嵌入式处理器，带记忆体管理MMU,200MPS, 16KB Dcache,16KB Icache
2、FLASH：8MB，可扩充到32MB
3、SDRAM：32MB，可扩充到256MB
4、接口：
UART:
CM3150P:
1个RS232串口。
串口速率： 110bps ~ 230400bps
数据位支持： 8位 或 7位
奇偶校验位： 无 或 奇数校验 或 偶数校验
停止位： 1位或 2位
流控： 无 或 RTS/CTS
CM3150EP:
1个RS485接口。（根据需要，可支持RS232/422/TTL）
串口速率： 110bps ~ 230400bps
数据位支持： 8位 或 7位
奇偶校验位： 无 或 奇数校验 或 偶数校验
停止位： 1位或 2位
流控： 无 或 RTS/CTS
控制口：
RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)
指示灯：具有电源POWER、通信ACT及线上指示灯Online。
天线接口：标準SMA阴头天线接口，特性阻抗50欧。
UIM卡接口：3V/5V标準的推桿式用户卡接口。
电源接口：标準的3芯火车头电源插座。
语音接口：标準的耳机麦克风接口。
5、供电：
外接电源：DC 9V 500mA
宽电压供电：DC 5-32V
通信电流：350mA
待机电流：35mA
6、尺寸
产品外形尺寸：92x62x22 mm（不包括天线及固定件）
产品包装尺寸：298x226x60mm
7、重量
0.41KG
8、其他参数:
工作环境温度 -25~+65ºC
储存温度 -40~+85ºC
相对湿度 95%(无凝结)
软体功能
1. TCP/UDP透明数据传输；支持多种工作模式。心跳包技术。
2. 智慧型防掉线，支持线上检测，线上维持，掉线自动重拨，确保设备永远线上。
3. 支持RSA，RC4加密算法
4. 支持虚拟值守VWM（Virtual Man Watch）功能，确保系统稳定可靠
5. 支持虚拟数据专用网（APN/VPDN）
6. 支持数据中心动态域名和IP位址访问
7. 支持DNS动态获取，防止DNS伺服器异常导致的设备当机。
8. 支持双数据中心备份
9. 支持多数据中心同时接受数据
10. 支持简讯、语音、数据等唤醒方式以及逾时断开网路连线。
11. 支持短讯息备份及告警。
12. 多重软硬体看门狗
13. 数据包传输状态报告。
14. 标準的AT命令界面
15. 可以用做普通拨号MODEM
16. 支持telnet功能。
17. 支持远程配置，远程控制
18. 通过串口软体升级
19. 同时支持LINUX、UNIX和WINDOWS作业系统
产品特性
1. 三层系统保护： 在原来两级（软体保护+CPU内置看门狗保护，外置硬体看门狗保护）系统保护的基础上，增加一级系统监测保护SWP（System Watch Protect），彻底解决了业内”假线上”，”假当机”，”当机”等疑难问题。
2. 超大快取： 可以提供16M的客户传输数据快取，解决因网路瓶颈导致的数据丢失
3. 高速处理CPU： 採用极高速ARM9的工业级CPU，可以更加高速地处理各种协定数据转换，规避因CPU处理速度慢而导致的数据重传和丢失等问题
4. DNS自动获取：自动获取DNS，不再需要人工配置输入DNS，规避了因为选择的DNS伺服器异常，导致DTU设备当机的严重现象！
5. 完善的协定栈： 新系统载入了完善的TCP/IP协定栈，原来系统採用的是轻量级TCP/IP(LPIP)协定栈，协定栈是有裁剪的，新系统採用了完善的TCP/IP协定栈，网路通信性能优异。
6. EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用，系统稳定可靠。
7. 支持多中心：客户数据可以同时往客户指定的监控中心传送，最大支持传送中心达256个
8. RTU全面支持： 新款设备在数据位、停止位、校验位、流控上，能全面支持业内的所有型号的RTU.解决了原来无法支持7位数据和2位停止位的问题。
典型套用
DTP_S09F 无线数传DTU可以直接替代RS232\RS485等传统有线方案，并支持自由串口协定、Modbus协定；彻底解决有线方案施工繁琐、设备后期维护成本高难题。可以直接组态，与组态软体、PLC、触控萤幕及智慧型仪表连线，无需编程，已经成功的套用有：
◆ 电力无功补偿监测、配电监控；
◆ RS485有线网路改造为无线网路；
◆ 水资源管理远程监测、水路管网监测；
◆ 设备维护如电梯监控、空调监控
◆ 西门子PLC无线GPRS通信实例；
◆ PLC的无线通信实例；
◆ 组态软体与GPRS无线PLC的通信实例。
