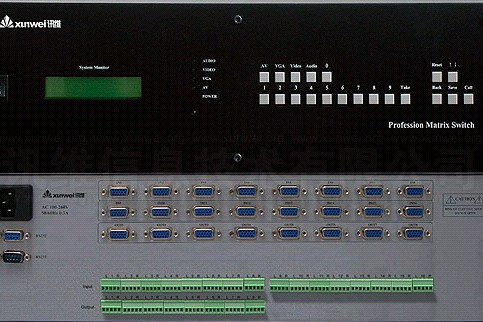

讯维推出 VGA 带音频矩阵切换器二代矩阵产品，音视频可分控，音频双声道非平衡，音视频 RCA 接口；某些型号的音频连线埠採用更专业的立体声平衡端子。视频採用 VGA15HDF 输入、输出端子，内部採用高频宽矩阵开关晶片，实现逻辑矩阵功能，任意选择搭配输出切换，自带缓冲，输出更加稳定，图象清晰无重影，使信号传输衰减降至最低，确保图象信号能高保真输出。内嵌智慧型控制，提供 RS232 控制接口，方便用户与各种远端控制设备（如快思聪、AMX、CP-PGM、思美特）配合使用。RS232 环出接口，可以让多台矩阵级联使用，以扩充多路连线埠。同时具有手动面板、红外遥控控制功能、掉电现场保护功能、状态存储记忆。

·实现自动增益技术 VGA 矩阵切换器带有断电现场保护功能；

·能够自动保存设备上次关机时的状态；

·部分允许对 HV 信号和 RGB 信号进行延迟切换；

·调整延迟时间；

·採用新型的 LED 面板显示和轻触式按键；

·状态显示直观合理，设备操作更加简便；

·LCD 屏显示输入输出的控制状态；

·具有断电现场保护功能；

·简捷的前面板操作，后面板上有一个能与控制系统在线上使用的 RS-232C 通讯连线埠；

·安装快捷，操作简单。

基 本 频宽 400Mhz(-3db)满载

亮色度干扰-55dB@5Mhz

微分相位0.05o(RL=150Ω)

微分增益0.05%(RL=150Ω)

最大传播延时 5ns(±1)

切换速度≤180ns 视 频

信号输入-------

信号类型VGA-UXGA 视频信号

接口 VGA15HDF 接口

最小电平0.5Vp-p

最大电平1.0Vp-p

阻抗 75Ω

回波损耗-30db@5MHz

信号输出-------

信号类型VGA-UXGA 视频信号

接口 VGA15HDF 接口

输出电平0.7Vp-p

阻抗 75Ω

回波损耗-30db@5MHz

直流补偿最大5mV

同 步-------

输入/输出信号类型 TTL

输入电平0V-5.0Vp-p:4.0V

输出电平5Vp-p

输入阻抗510Ω

输出阻抗75 Ω

极性正或负（与输入完全一致） 音 频

标 準-------

增率 0 dB

频率回响 20 Hz ~ 20 kHz 总谐波失真+噪声0.05% @ 1 kHz （额定电压下）

共态抑制比（CMRR）>75dB @: 20 Hz ~ 20 kHz

信号输入-------

信号类型立体声，非平衡 接口RCA 接口

阻抗 >10KΩ

最大电平 +19.5dBu

直流补偿最大5mV

信号输出-------

信号类型 立体声，非平衡

输入电平 0V-5.0Vp-p:4.0V

接口 RCA 接口

阻抗 >50Ω

最大电平 +21dBu

控制类型 串列控制接口RS-232，9针母D型接口

波特率与协定波特率 9600

数据位 8位

停止位 1，无奇偶校验位

串列控制口结构 2=TX，3=RX，5=GND

机箱尺寸485mm(长)×260mm(宽)×44mm(高)
