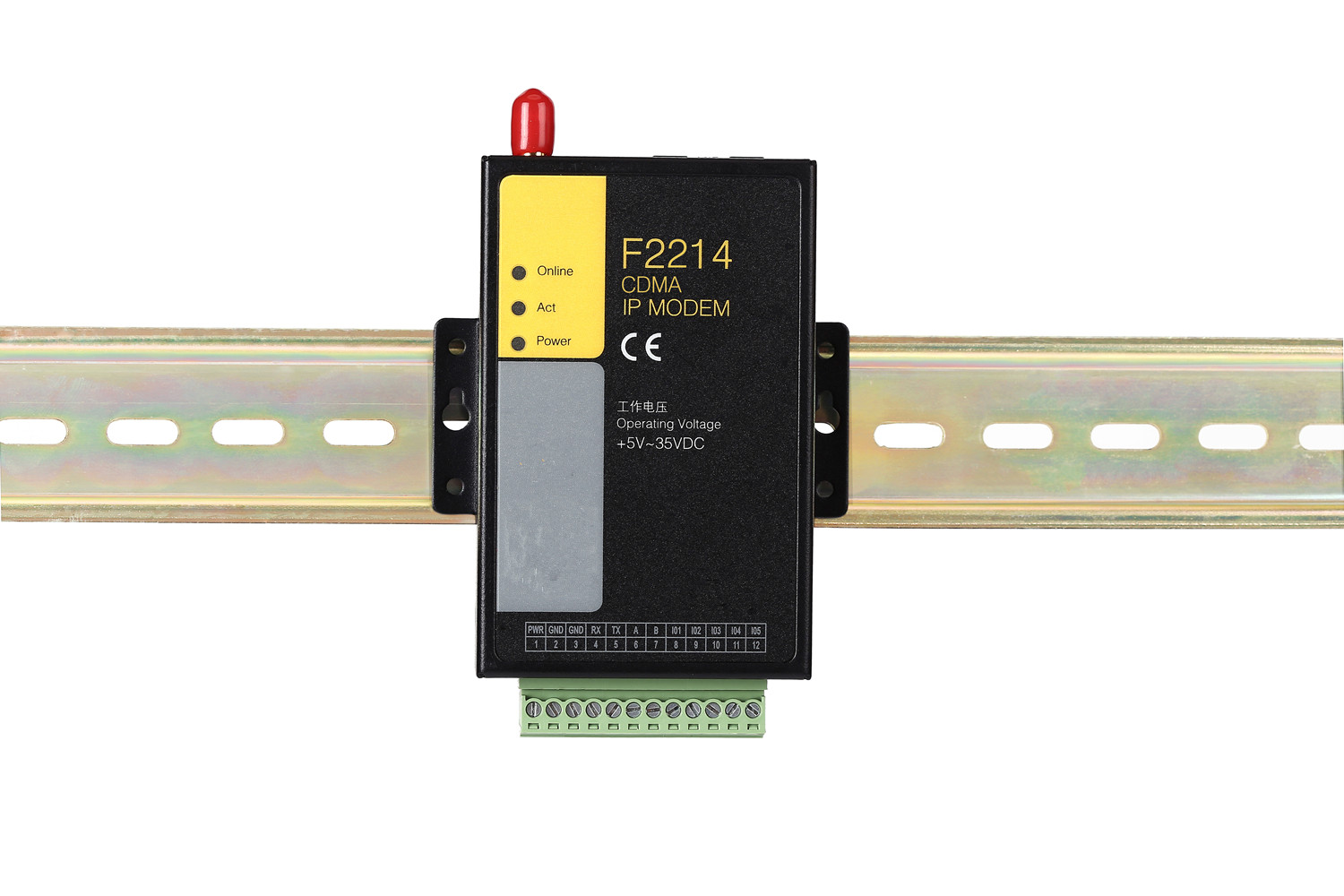

CDMA DTU採用ARM9高性能工业级嵌入式处理器，以实时作业系统RTOS为软体支撑平台，内嵌自主

的TCP/IP协定栈。为用户提供高速，稳定可靠系统，数据终端实现TCP透明传输，设备永远线上，并且支持多种协定转换的虚拟专用网路。针对网路流量控制的用户，产品支持语音，简讯，数据触发上线以及逾时自动断线的功能。同时也支持双数据中心备份，以及多数据中心同步接收数据等功能。

1. 支持IS-95 A/B 和CDMA2000 1xRTT无线网路800MHz单频；可选450MHz单频或800/1900MHz双频

2. 支持13K QCELP音频编解码

3. 支持数据、简讯

1. CPU：工业级高性能ARM9嵌入式处理器，带记忆体管理MMU,200MPS, 16KB Dcache,16KB Icache

2. FLASH：8MB，可扩充到32MB

3. SDRAM：64MB，可扩充到256MB

4. 接口：

UART:

CDMA DTU CM6560P

1个RS232串口（根据需要，可支持RS422/RS485）

串口速率： 110bps ~ 230400bps

数据位支持： 8位 或 7位

奇偶校验位： 无 或 奇数校验或 偶数校验

停 止 位： 1位或 2位

流 控： 无 或 RTS/CTS

CDMA DTU CM6560EP

1个RS485接口（根据需要，可支持RS232/RS422）

串口速率： 110bps ~ 230400bps

数据位支持： 8位 或 7位

奇偶校验位： 无 或 奇数校验或 偶数校验

停 止 位： 1位 或 2位

流 控： 无 或 RTS/CTS

控制口：

RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)

指示灯：具有电源、通信及线上指示灯

天线接口：标準SMA阴头天线接口，特性阻抗50欧

UIM卡接口：3V/1.8V标準的推桿式用户卡接口

电源接口：标準的3芯火车头电源插座

语音接口：标準的耳机麦克风接口

5. 供电：

外接电源：DC 9V 500mA

宽电压供电：DC 5-32V

通信电流：350mA

待机电流：35mA

6 其他参数：

工作环境温度： -25~+65ºC

储存温度： -40~+85ºC

相对湿度： 95%(无凝结)

1. TCP/UDP透明数据传输；支持多种工作模式。心跳包技术

2. 智慧型防掉线，支持线上检测，线上维持，掉线自动重拨，确保设备永远线上

3. 支持RSA，RC4加密算法

4. 支持虚拟值守VWM（Virtual Man Watch）功能，确保系统稳定可靠

5. 支持虚拟数据专用网（APN/VPDN）

6. 支持数据中心动态域名和IP位址访问

7. 支持DNS动态获取，防止DNS伺服器异常导致的设备当机

8. 支持双数据中心备份

9. 支持多数据中心同时接受数据

10. 支持简讯、语音、数据等唤醒方式以及逾时断开网路连线

11. 支持短讯息备份及告警

12. 多重软硬体看门狗

13. 数据包传输状态报告

14. 标準的AT命令界面

15. 可以用做普通拨号MODEM

16. 支持telnet功能

17. 支持远程配置，远程控制

18. 通过串口软体升级

19. 同时支持LINUX、UNIX和WINDOWS作业系统

5.1系统和3G无线模组间採用USB2.0接口，汇流排速度可以达到480M，解决了业内大部分厂家系统和3G无线模组之间採用RS232的接口，因RS232传输速度不够快，快速传送3G的接收的数据而导致数据丢失问题。　5.2 三层系统保护：在原来两级（软体保护+CPU内置看门狗保护，外置硬体看门狗保护）系统保护的基础上，增加一级系统监测保护SWP（System Watch Protect），彻底解决了业内“假线上”，“假当机”，“当机”等疑难问题。　5.3超大快取：可以提供16M的客户传输数据快取，解决因网路瓶颈导致的数据丢失或重传，极大提高传输效率，节省客户开支。　5.4 高速处理CPU：採用极高速ARM9的工业级CPU，可以更加高速地处理各种协定数据转换，规避因CPU处理速度慢而导致的数据重传和丢失等问题。　5.5 DNS自动获取：自动获取DNS，不再需要人工配置输入DNS，规避了因为选择的 DNS伺服器异常，导致DTU设备当机的严重现象。　5.6 完善的协定栈：系统载入了完善的TCP/IP协定栈，不像现有大量厂家採用的是轻量级TCP/IP(LPIP)协定栈，协定栈是有裁剪的，我司系统採用了完善的TCP/IP协定 栈，网路通信性能优异。　5.7 EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用， 系统稳定可靠。　5.8 支持多中心：客户数据可以同时往客户指定的监控中心传送，最大支持传送中心达 256个。　5.9 RTU全面支持： 我司设备在数据位、停止位、校验位、流控上，能全面支持业内的所有型号的RTU.解决了业内大量厂家无法支持7位数据和2位停止位的问题。

DTU是一种物联网无线数据终端，利用公用GPRS,或是CMDA,或是3G网路为用户提供无线长距离数据传输功能。　目前最常用CDMA DTU 型号:CM6560P/EP　常见套用终端 1.PLC连线远程传输 2.抄表远程传输 3.感测器远程传输,4与组态软体通讯等套用

由于CDMA DTU大多用于遥远的监测现场，因此CDMA DTU的稳定性就变得非常重要。

2003年，市场上出现CDMA DTU产品，但并不成熟，导致用户普遍损失较大，给CDMA DTU形成不良口碑，也制约了其市场发展。2006年，市场上出现真正成熟稳定的CDMA DTU产品，情况有所好转，CDMA行业套用市场开始稳步发展。2008年，CDMA核心模组普遍内嵌TCP/IP协定，降低了技术门槛，然而也有很多厂家利用这种便利，在对CDMA通信技术并未深入了解的情况下推出的CDMA DTU，其产品存在各种性能隐患。

很多用户选用CDMA DTU，仅在前期做了一些简单测试就结束选型工作，实际上是很不充分的。如果选用了不稳定的CDMA DTU并大量套用, 无异于给自己的监测系统埋下了一颗定时炸弹！

如何能够在一开始，就能全面而快速的测试CDMA DTU稳定性？这已经成为一个重要课题！

遗憾的是，大多CDMA DTU厂家都只是宣扬自己产品稳定性好，而对于具体的稳定性测试方法，则闭口不谈！

这里，是经过验证的CDMA DTU稳定性测试流程，希望帮助用户掌握一套全面的，可操作的CDMA DTU鉴别方法，这套测试方法，可以让很多质量低劣的CDMA DTU显出原形！

一）线上空闲测试

测试原因：测试CDMA DTU自己维持已建链路的能力，当没有数据时，CDMA DTU通过心跳保持自己的连线，CDMA DTU应至少能维持平均1小时以上的链路持续时间，不发生断线重连。

测试方法：让CDMA DTU连上数据中心后不发任何数据，观察它能维持链路多久，时间越长越好。本项测试临近结束时，应向数据中心和DTU各发几个数据包，来验证该DTU保持的

空闲链路是真实可用的，如果DTU或数据中心任何一方无法收到对方的数据包，则为不合格。

二）数据中心关闭后恢複测试

测试原因：数据中心在以后运行和维护过程中，肯定会出现临时停止暂停服务的情况，因此需要测试CDMA DTU在数据中心恢复后的快速恢复能力。

测试方法：

1）让数据中心关闭短时间，如1分钟，然后恢複数据中心，看DTU是否能快速连线上来，恢复时间应该在5分钟内，越快越好，重複多次该项测试，DTU必须能100%恢复连线，只要出现一次DTU始终无法恢复连线的现象，即为不合格。

三）频繁双向小数据量测试

测试原因：测试CDMA DTU频繁收发小数据包的能力，因为日常运行中主要是小数据包的频繁双向收发。

测试方法：在数据中心和DTU端，每10秒向对方传送一个100位元组左右的数据包，持续30分钟，并进行统计，是否出现网路断线的情况，以及双方是否出现数据包丢失的情况，最好的结果是：没有发生断线重连，也没有丢失任何数据包，如果出现DTU断线后再也不上线，或上线后无法继续双向收发数据，即为不合格。

小技巧：可以将DTU的串口2，3短接起来形成环路测试，这样只需要在数据中心传送就可以进行双向测试。

四）双向大数据压力测试

测试原因：某些套用需要临时传输大数据量，因此该项测试也是非常必要的。

测试方法：在数据中心和DTU端，每2秒都向对方传送一个1000位元组左右的数据包，持续30分钟，并进行统计，是否出现网路断线的情况，以及双方是否出现数据包丢失的情况，一般来说，压力测试下，CDMA DTU可能会出现断线重连，也会丢失数据包。但断线重连的次数不应超过10次，而且次数越小越好。如果出现DTU断线后再也不能上线，或上线后无法继续双向收发数据，即为不合格。

五）去天线测试

测试原因：某些现场，因先现场某些原因，可能出现CDMA/GSM信号临时中断或变弱，信号恢复正常后，CDMA DTU应能自动恢复连线，并续传数据到数据中心。

测试方法：

1）短时间去天线：当CDMA DTU线上时，去掉CDMA DTU的天线1分钟，然后重新装上天线，并且在去掉CDMA DTU天线的时候下，依次向CDMA DTU提交3个100位元组左右的数据包，当插上天线后，CDMA DTU必须能自动快速恢复连线，速度越快越好，并能续传期间的数据到数据中心，3个数据包全部丢失的为不合格，数据全部上传的为最佳。

2）长时间去天线：当CDMA DTU线上时，去掉CDMA DTU的天线30分钟，然后重新装上天线，当插上天线后，CDMA DTU必须能自动恢复连线，恢复时间应小于10分钟，超出30分钟或更长间未恢复连线的，为不合格。

六）重複上电测试

测试原因：某些时候，现场会出现临时断电然后恢复的情况，CDMA DTU应能保证可靠的登录数据中心。

测试方法：将CDMA DTU上电，然后等待CDMA DTU连线上数据中心，每次DTU都能在2分钟内登录到数据中心，重複进行20次测试，一旦发现有一次DTU始终无法连线到数据中心，则为不合格，如有条件可以增大测试次数。

七）拨号及简讯干扰测试

测试原因：在DTU登录或线上运行过程中，可能会收到一些不明简讯或电话呼叫, CDMA DTU应能保证这些情况不影响其正常工作。

测试方法：将DTU上电，然后等待10秒左右，开始向DTU传送2条简讯，以及2次呼叫，DTU应能正确的连线上数据中心。在连线数据中心成功后，再向DTU传送2条简讯，以及2次呼叫，观察5分钟，看DTU是否能维持链路，然后双向传送10个数据包，看是否能正常收发。

八）看门狗测试（选测）

测试原因：如果一个CDMA DTU，即使前面的测试项都通过了，但是如果它的内部看门狗没做好，那也是有隐患的，在现场长时间连续运行，很可能还会出问题。

测试方法：看门狗的测试方法有多种，一般在内部CPU的数据汇流排或地址汇流排上，瞬间短路几个管脚，让其程式跑飞，或者RAM数据错乱，也可利用外部强干扰源进行干扰，在这种情况下，有良好看门狗机制的产品，其CPU能够在20秒内复位，如果不能复位则不合格，重複多次测试该项，DTU必须能100%复位。

这项功能要求测试人员对DTU主机板比较熟悉，而且不一定方便操作，所以设为选测项。但如有测试操作条件的，建议进行该项测试。

九）去卡测试（选测）

测试原因：如果CDMA DTU套用现场恶劣，如振动或有腐蚀性气体，则可能造成SIM卡短时接触不良，CDMA DTU应能自动恢复,我们用临时取卡来模拟这种情况。

测试方法：在CDMA DTU连线数据中心时，去掉卡3秒钟左右再插上，看CDMA DTU是否会掉线及正常收发数据，去掉卡60秒钟左右再插上，看CDMA DTU是否会掉线。如果临时取卡再上卡后，DTU再也无法自动连线中心的，建议不套用这类DTU到现场有振动或有腐蚀性气体的环境。

十）电源波动测试（选测）

测试原因：如果CDMA DTU套用现场採用电池或太阳能供电，有可能出现较大範围的电源波动，CDMA DTU应能适应这种电源波动。

测试方法：以12V电池为例，电压波动範围可能在5伏到14伏之间波动，所以我们在CDMA DTU连线数据中心时，将外部电源从3伏到16伏进行缓慢的升降，模拟电池的充放电情形，这项测试CDMA DTU出现复位是正常的，我们主要看CDMA DTU是否会出现再也无法连线数据中心的情况。如果经过供电电源波动后，DTU再也无法自动连线中心的，建议不套用这类DTU到现场为电池供电的环境。

十一）欠费测试（选测）

测试原因：在CDMA DTU常年运行过程中，很可能会出现因SIM卡欠费，导致无法使用CDMA业务，从而通信连线中断的情况，在进行充值后，CDMA DTU应自动恢复与中心的连线。

测试方法：找一张欠费的SIM卡插入CDMA DTU，等待10分钟，由于欠费，DTU是无法登录数据中心的，这时用手机拨打该号码，提示为已停机或已限制呼入，这时给SIM卡充值，然后用手机拨打该号码，提示为对方振铃或彩铃，就表示该卡已经充值成功，GSM业务已经恢复，等待10分钟左右，看DTU是否能自动连线到数据中心，如果DTU始终无法自行连线数据中心，并且必须要人工复位一次才能恢复连线到数据中心，则视为不合格。

补充一条，如果该DTU支持电话呼叫或发简讯来进行复位，并经过测试方法有效，则应视为合格。

十二）域名解析测试（选测）

测试原因：有的套用系统，使用了域名来代替固定IP位址，这会增加一个域名解析的环节，由于域名解析服务存在临时失效的情况，因此在使用域名解析时，需要加测这个项目。

测试方法：

1）域名失效模拟，将动态域名失效，或者静态域名设定指向为一个无效地址，将DTU设定为通过域名寻找数据中心，上电后DTU将无法连线到数据中心，这时，恢复域名的指向，然后观察DTU是否

能自动连线到数据中心，恢复时间越短越好，如果DTU始终无法自动连线数据中心，则为不合格。

2）将设定好域名的CDMA DTU,在连线数据中心成功后，进行去天线测试（参见第五项），看是否通过测试，未通过测试的为该项不合格。

3）将设定好域名的CDMA DTU,在连线数据中心成功后，进行数据中心关闭后恢複测试（参见第二项），看是否通过测试，未通过测试的为该项不合格。

如果域名解析测试不合格，建议不套用这类DTU到使用域名解析数据中心IP位址的系统中。

一. 电力行业: 1.电力远程抄表, 2.变电站监测, 3.电力线路监测 , 4.配电网路柱上开关监测系统　二. 水利行业: 1.水质监测, 2.水库闸门远程控制系统方案, 3.水利GPRS调度系统套用方案　4.水管网监 测系统, 5.水库自动监测系统　三. 石油行业: 1油气井的远程监控, 2.GPRS远程油田自动化监测监控系统, 3.燃气管网监控系统方案　四. 市政行业 : 1.路灯远程监控管理 2.管网远程监测 3.城市能耗监测　五. 环保行业 : 1.污染源监测 2.大气环境监测 3.噪音监测 4.粉尘监测　六. 农业套用: 1.大棚远程监测管理 2.水产养殖监测管理农 3.业水泵监测管理　七. 其它行业: 1.仓库监控管理. 2.电梯远程监控 3.远程起重机管理系统　4.工业能耗监测方面的套用 5.加油站GPRS数据採集系统 6.GPRS气象信息採集系统

1. 电力监控

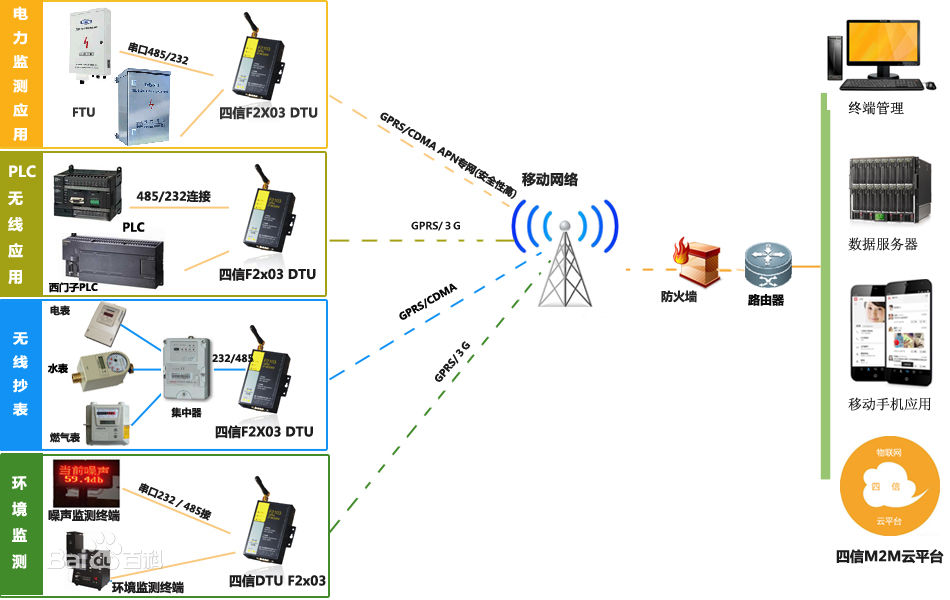

CDMA DTU套用拓扑图

2. 油田监测

3. 远程抄表

4. 路灯监控

5. 环境监测

6. 气象监测

7. 水利监测

8. 热网监测

9. 电錶监测

10. 机房监控

11. 交通指示

12. 煤炭监控

13. 地震监测

14. 车辆诱导

15. 供水监控

16. 高速公路监测

17. 噪声实时监控

18. 环保重点污染源监控

19. 供水管网实时传输监控

20. 电力配网自动化遥控系统

21. 各类国内外带串口或485接口的PLC，RTU实现无线数据传输等
