GSM Modem是一种使用移动通讯系统的数据机。GSM Modem就像一部手机一样通过SIM卡注册到运营商，当GSM Modem连线到电脑上的时候，电脑可以通过它与行动网路进行通讯，用户还可以通过它来接收和传送彩信以及简讯。
传统的数据机连线到电脑，让拨号连线到其他计算机系统。而GSM数据机以类似的方式运作，除了它传送和接收数据通过无线电波比一条电话线。这种类型的数据机可通过通用串列汇流排(USB)电缆或串列电缆连线外部设备。然而，更普遍的是，它是一个小装置，可直接插入电脑或笔记本电脑的USB连线埠或卡插槽。
基本介绍
- 中文名：GSM数据机
- 外文名：GSM MODEM
- 用途：信息，简讯通知，OA办公
- USB接口：USB 2.0(适合笔记本和桌上型电脑用
- RS232串口：串口是台式机电脑使用的
介绍
GSM Modem是一个通用的通信设备，但因为服务是基于订阅的，它必须安装SIM卡。此卡的数据机连线到正确的供应商和运营商网路设备的用户标识。这样，GSM Modem运作就像一个手机，事实上，许多蜂窝电话也为同一目的使用SIM卡。由于SIM卡实际上包含了所有的认购，会员和用户数据 ，这些卡通常GSM Modem和GSM手机的互换。
类似的方式拨号数据机将信号由模拟信号和数位讯号之间相互转换，GSM Modem转换到数字数据短讯息服务(SMS)通过无线网路传送和接收讯息的讯息。SMS讯息的小型脉冲拨号数据机的数据包一样的传送和接收的数据。
许多第三代(3G)和第四代(4G)智慧型手机使用GSM技术，使他们可以作为电脑的无线热点 。它们可以连线到电脑通过无线宽保真(USB电缆或WiFi的)网路或通过蓝牙。这允许用户访问自己的智慧型手机作为GSM数据机，而不是传统的WiFi连线网际网路。
无线参数：
项目 | 内容 |
无线模组 | 採用工业级无线模组 |
标準及频段 | 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A) 800MHz单频，可选800/1900MHz双频，450MHz单频 |
编码方案 | IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO模式 |
通信频宽 | 上行速率(up to 3.1Mbps) 上行速率(up to 1.8Mbps) |
发射功率 | <23dBm |
接收灵敏度 | <-107dBm |
功能支持 | 支持数据、语音、简讯和传真 |
接口类型：
项目 | 内容 |
USB接口 | 1个USB 2.0接口，速率达12Mbps |
串口 | 1个RS232串口 数据位：7、8位 停止位：1、2位 校验位：无校验、奇校验、偶校验、SPACE及MARK校验 串口速率：110bps ~ 230400bps 流控位：无流控、RTS/CTS 硬流控或XON/XOFF软流控 |
指示灯 | 具有电源POWER、通信ACT及线上指示灯Online |
天线接口 | 标準SMA阴头天线接口，特性阻抗50欧；公司可以选配3M/5M/10M/15M的天线延长线，满足客户的不同使用场合需要 |
UIM卡接口 | 1.8V/3V/5V标準的推桿式用户卡接口，内置15KV ESD保护 |
语音接口 | 标準的耳机麦克风接口（需要软体配合才能使用） |
电源接口 | 标準的3芯火车头电源插座 |
套用方案：

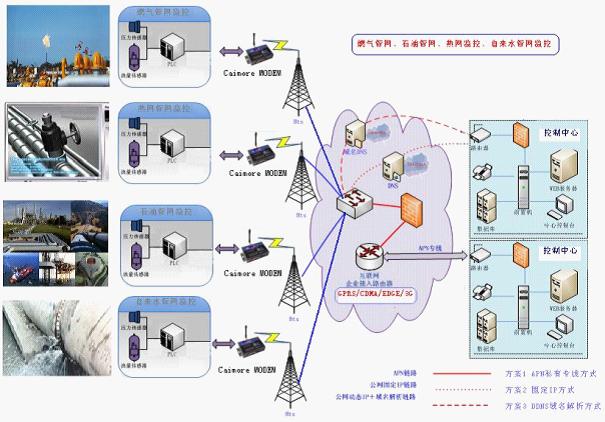

CM 310 GSM MODEM套用方案拓扑图功能
GSM Modem能提供短讯息﹑语音通讯和数据通讯三大功能。其中，短讯息业务使它获得最广泛的套用，所以有时也将GSM Modem简称为简讯猫。
接口
GSM Modem主要提供RS232接口、485接口。
232接口GSM MODEM
232接口GSM MODEM

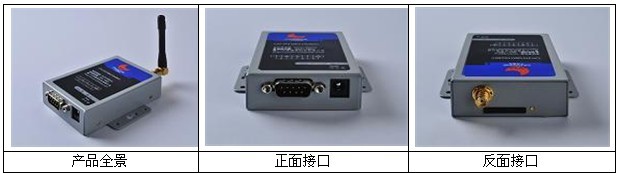

CM 310 GSM MODEM RS-232接口图配件
GSM Modem配件由主机、天线、数据线（串口线/USB连线线）、电源适配器等组成。
电路
GSM Modem电路主要由GSM模组和其外围电路组成。
5.1 GSM模组
GSM模组将GSM射频晶片、基带处理晶片、存储器、功放器件等集成在一块线路板上，具有独立的作业系统、GSM射频处理、基带处理并提供标準接口的功能模组。
GSM模组的厂家最早主要在国外，包括西门子、Wavcom等；随着国内的技术进步，国内厂家如华为、Simcom、BenQ等模组由于具有更高的性价比，已经逐渐替代了国外品牌在国内市场上占据了主流的地位。在市场上比较流行的模组包括华为的GTM900-B、西门子的TC35/TC35I、Mc39i，Wavecom的Q23、Q24等。
5.2 外围电路
由电阻、电容、二极体、三极体、电感、MCU、稳压IC、电平转换晶片、SIM卡座、DC座、串口、USB等组成。

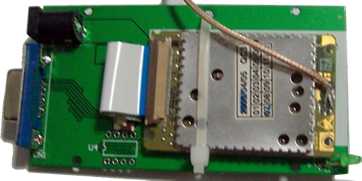

5.3 电路板
