突跳式温控器是一种带外壳的双金属片温控器，常见的如KSD301,KSD302等，该温控器是双金属片温控器的新型产品，主要作为各种电热产品具过热保护时，通常与热熔断器串接使用，突跳式温控器作为一级保护。热熔断器则在突跳式温控器失娄或失效导致电热元件超温时，作为二级保护，两者配合使用能有效地防止烧坏电热元件以及由此而引起的火灾事故，使用範围非常广泛。

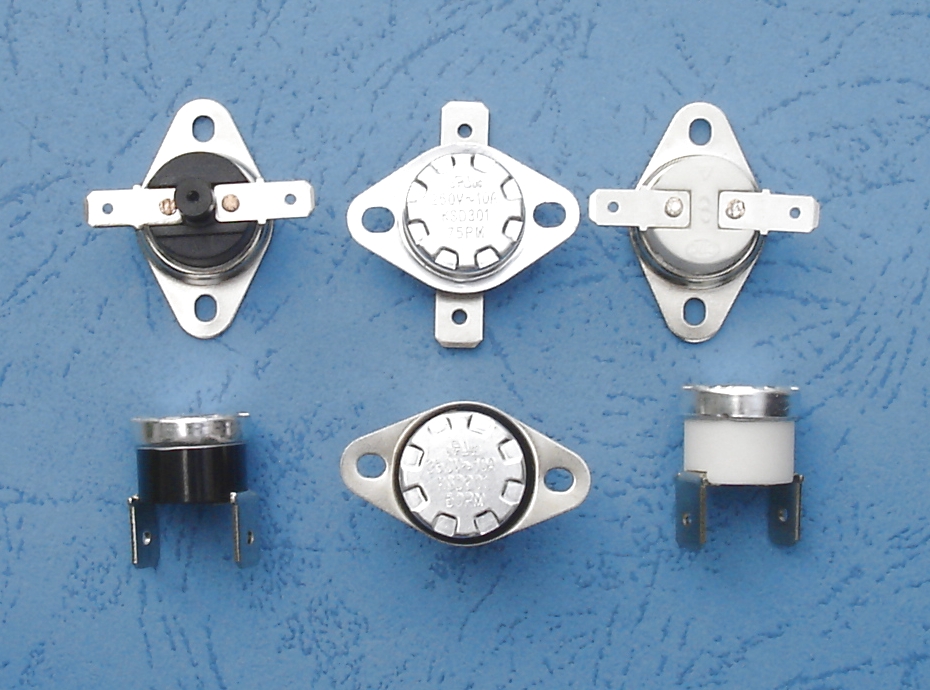

突跳式温控器（图1）

突跳式温控器是一种将定温后的双金属圆片作为热敏感反应组件，当产品主件温度增高或降低时所产生的热量传递到双金属圆片上， 达到动作温度设定时迅速动作，通过机构作用使触点断开或闭合，达到接通或断开电路的目的，从而控制电路。双金属材料的碟形片作为感受温度的元件（利用封盖传递热量）在温度上升（或 下降）到动作温度时，在瞬间产生突跳动作，该动作被陶瓷的动作桿传递到弹性零件——动触点支架。动触点和定触点分别铆接在动触点支架和牛角上，动触点支架被动作桿推动后，动触和定触点分离，从而使电路断开。当温度下降到碟形双金属片回复温度时，双金属瞬间恢复原来的形状，施在动作桿上的压力消除，动、定触点恢复接通。

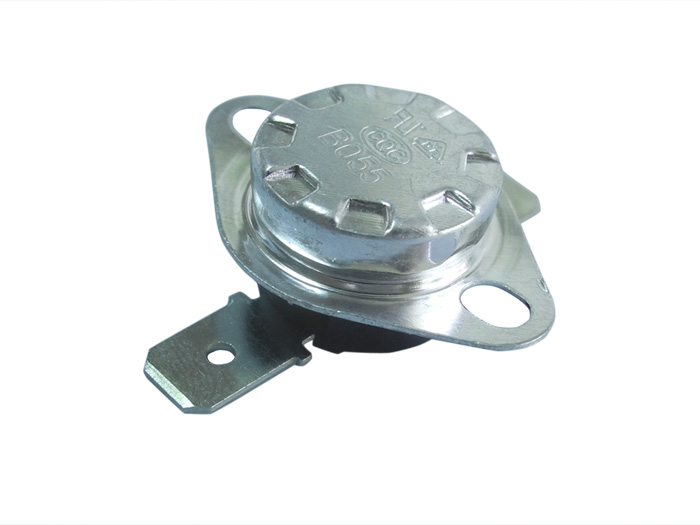

突跳式温控器（图2）

工作温度固定、动作可靠乾脆、不拉弧、使用寿命长、性能可靠、不受无线干扰、结构精密、功能齐全。

主要套用于电路需随温度变化而自动通、断的场合，使器具温度控制在一恆定温度範围内。

1．家电类（饮水机、电热开水瓶、家用暖水袋、热水器、微波炉、电烤箱、电吹风、壁炉等）

2．办公设备（覆被机、热熔机、雷射印表机）

3．汽车类（过热保护、座位加热器）

其他电器及电机之各类电热器具中作温度控制及过热保护组件使用。

1．自动复位温控开关：随温度的变化升高或降低，内部触点自动断开、自动闭合。

2．手动复位温控开关：当温度升高时，触点会自动断开；当控制器温度冷却后，必须通过手动按扭才能使触点复位而再次闭合。

3．一次性动作：

4．自动及手动一体。

1、电气参数：①VDE、CQC、UL、TüVAC250V 50~60Hz 10A（阻性负载）②ULAC125V 50Hz 15A（阻性负载）

2、动作温度範围：-50~270℃（任选），温度精度：≥ ±2℃

3、复位与动作温度：3~270℃（任选）

4、接线方式：插端子250#（弯0~90°可选）；插端子187#（弯0~90°可选），厚度0.5、0.8mm可选；其他特殊插端可定製

5、使用寿命：①100000次 ②10000次

6、电气强度：AC2000V历时1min，无闪烁，无击穿

7、接触电阻：≤50mΩ

8、绝缘电阻：≥100MΩ

9、接点形式：常闭型：温度上升，触点断开，温度下降，触点接通；常开型：温度上升，触点接通，温度下降，触点断开

10、外壳防护等级：IP00

11、接地方式：通过温控器金属外壳与器件接地金属零件相连。

12、安装方式：KSD301系列安装普通活动环，安装小圆活动环，安装平板活动环，带安装孔普通大铝盖，带安装孔加长铝盖。

1、 接地方式：通过温控器金属外盖与设备接地金属部件相连。

2、 温控器应工作于空气相对湿度不大于90%、无腐蚀性气、可燃性气体和导电尘埃存在的一般室内环境。

3、 温控器採用接触感温时，应使其封盖紧贴被控器具的发热部位，并应在封盖感温表面涂上导热硅脂或其他性能类似的导热介质。

4、 温控器通过接触液体或蒸汽感温时，建议採用不鏽钢封盖的产品，并应有可靠的防漏措施，以免液体渗到温控器绝缘部件上。

5、 不可把封盖顶部压塌或使其变形，以免动作温度改变或影响其他性能。

6、 不得让液体渗入温控器内部！壳体必须避免受到过大的力以防止出现裂纹；壳体应保持清洁，防止导电物质污染，以免因绝缘性能降低而发生短路击穿。

7、 使用过程不能折弯接线端子，否则将影响电气连线的可靠性。

8、 电源不超过宣称电压、电流，负载功率及类型符合宣称要求，使用环境温度不可超过宣称的最高许用温度。

注意事项（KSD301手动复位）：在升温突跳后待温度下降20℃后方可按复位柄，且用力4~6牛顿为宜，不可过大。为确保温控器能正常工作，预留复位柄端面到封盖感温面垂直距离不小于20.4mm。
