发热电缆现今在我国是一种较为主流的採暖方式，它的优点包括温度分布均匀，节省用户空间等等。但发热电缆也有其不够完美的地方，例如对调节温度的时间要求较高，往往需要几十分钟，相比较中央空调等等採暖方式并没有优势。

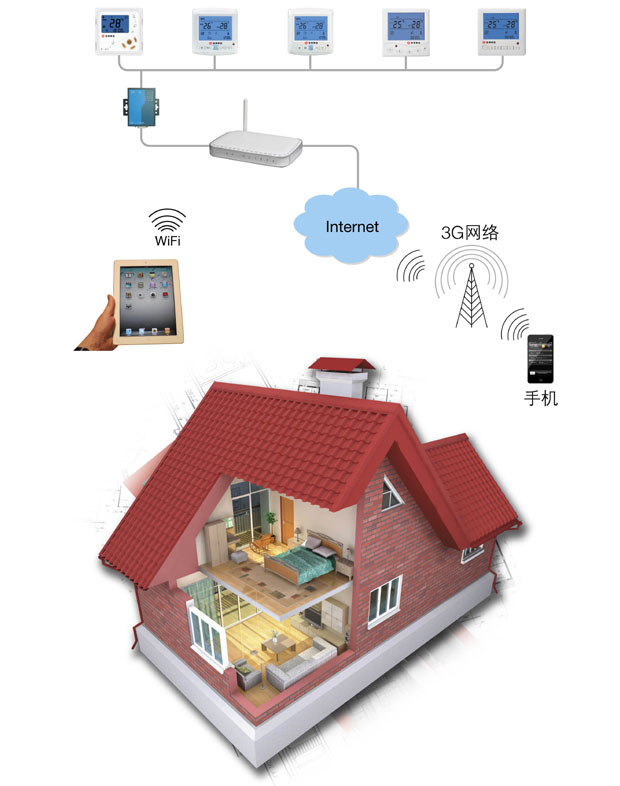

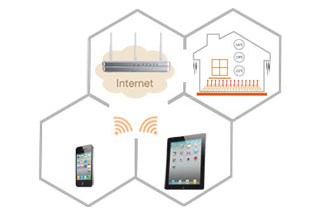

智慧型电地暖远程控制方案，可以很好的解决其时间问题。用户在拥有WIFI/3G 网路的情况下，可以通过android/ios 系统的智慧型手机或者平板电脑远程控制发热电缆的，在回到家的同时，享受到最舒适的温度。方案大致上可以分为硬体模组以及软体模组。

通过系统中的远程控制、实时监控功能，对用户的室内温度、温度器工作状态等数据进行实时监视。也可对用户的温控器进行配置。强大的数据记录、分析功能，使用户能更详细的了解、分析整个系统的运行情况。末端温控器根据内部预先设定的多种配置参数，按照时间、温度等条件自动启动或停止用户的加热设备，来达到预定室温。避免用户因室温的降低，冻坏设备等物品而遭受损失。採用成熟、安全可靠的工业级通信协定，让系统可以更长时间、更安全的无故障运行。强大、智慧型的终端温控器，能準确可靠的启动/停止大功率加热设备，让您享受快速提高温度带来的方便。

一、 硬体模组

硬体模组主要包括：网路型温控器、网路型电力负载定量器、数据採集器、无线路由器、控制终端（智慧型手机或平板电脑）

1、网路温控器

a) 开关机，与功率分配器协同实现功率分配功能。

b) 编程制热与实时制热（编程设4时段，12345同设，6、7单设）。

c) 温度校準。

d) 恢复出厂设定。

e) 时间功能、控温方式（室温5-35℃、地温10-75℃、双控可选）。

f) 带485通讯用于控制发热电缆的状态，用过485通讯线传送数据给数据採集器，同时可以接受数据採集器传送的指令

2、功率分配器

a) 开关机，与温控器协同实现功率分配功能。

b) 参数调整（设定功率调配限值-电流A）。

c) 时间功能。

d) 恢复出厂设定。

e) 简讯或网际网路远程控制（可通过功率分配器指定开启、关闭某个或某些温控器）。

f) 加密锁（可远程锁死系统不工作）

3、功率分配器与温控器的协同

a) 功率分配器受电话远程控制系统控制，可实现远程开关係统。

b) 功率分配器控制温控器末端系统，功率分配器故障温控器（不超3秒内）停止加热工作。

c) 温控器採用安邦系列产品套用结构进行设计。

d) 多个温控器在同时启动时，功率分配器应延时（不小于3秒）分开接入各个温控器控制的加热系统。

e) 温控器接入优先权别可调，工作参数（按电流值计）可预置，利于系统的智慧型分配工作。

f) 温控器与功率分配器协同检测，故障时显示代码。

4、数据採集器

採集温控器的数据，将串口485信号进行转换，通过TCP/IP协定传送给无线路由器，同时接收路由器传送的信号，将其转换之后，传送给对应的温控器。採集器根据国家标準可以控制32个点。

5、无线路由器

TP-LINK . TEND等无线路由器，用于构建无线网路，进行数据的传送与接收。

6、控制终端

基于andoid/ios 系统下的智慧型手机或平板电脑。

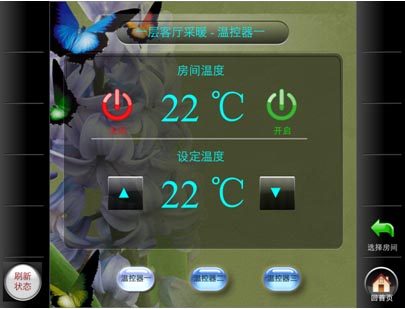

电地暖智慧型网路远程控制系统软体界面

软体模组既是远程控制的软体部分。软体在操作界面上简洁易懂，适合各个年龄段的家庭成员，也可根据客户的特殊要求订做界面。以下为软体界面图，后期还会持续改进。
