车载远程监控系统可实现无线远程监控、GPS地图定位、车辆历史行驶轨迹回放、语音对讲、报警联动、远程录像存储、远程下载录像、车辆区域管理、设备远程升级等等，是最主要也是最基本的车载产品附属工作软体，主要包括中心管理系统、中心转发伺服器及远程监控客户端三个部分。

雅昌信达车载远程监控

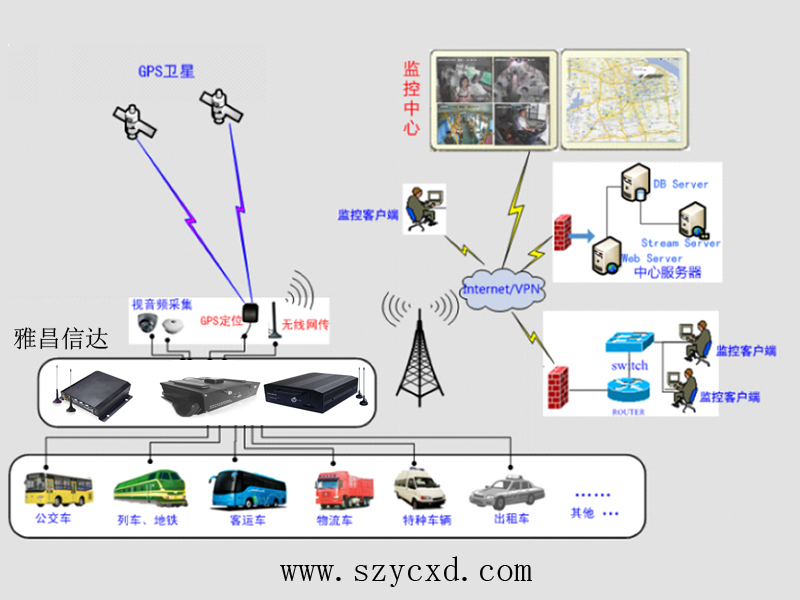

根据系统总体结构图，我们将本系统分为三个部分

1. 车载监控部分 车载监控终端部分由摄像头、车载DVR、控制设备和无线路由器组成。摄像头负责採集视频数据并由车载DVR进行编码处理，把编码后的数据通过模组化的无线路由器传送到远程指挥调度中心。

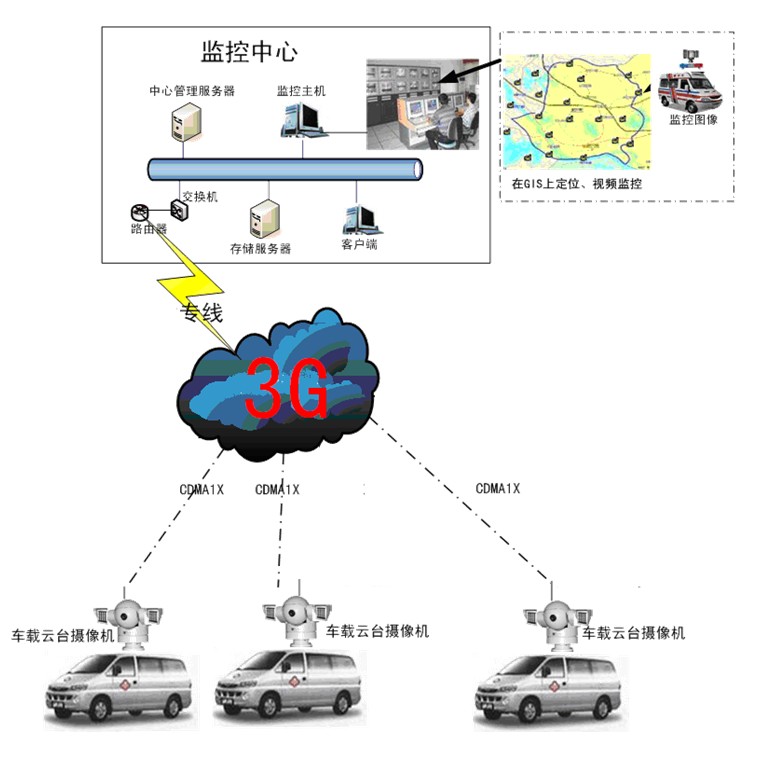

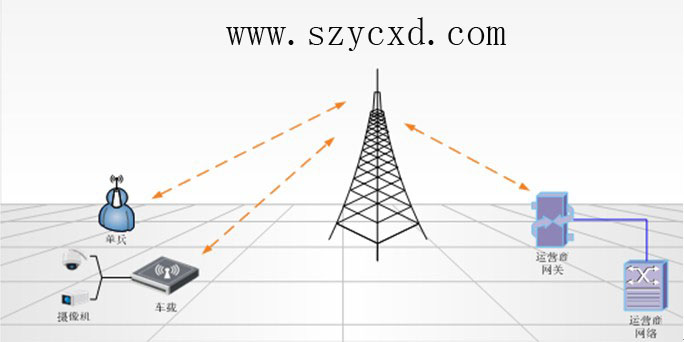

2. 传输部分 传输部分主要採用无线和有线方式进行传输。 在运动车辆上，主要採用我公3G网路进行视频传送，DVR採集并压缩视频信号后，通过无线网路把压缩后的视频数据传送到指挥调度中心。而系统中完成DVR与IP网路通讯工作的就是无线路由器。无线路由器最大限度地提高系统的吞吐量，使无线监控视频更加流畅，无线路由器支持VPN隧道，固定IP拨号，双向认证的功能，充分保证系统的安全性和稳定性。

3. 监控中心 在监控中心安装相应的伺服器系统和平台软体，实现对车辆、车场设备的统一管理，并分发数据流和视频流供工作人员进行监控。实际套用系统中将包含多个伺服器，主要有管理伺服器、录像伺服器、流媒体转发伺服器以及若干套用伺服器，每个套用服务供若干功能。

4. 套用软体 工作人员通过客户端软体对本系统进行操作和管理，根据用户许可权获取相应的视频和其他相关信息，同时也可通过本系统下达指令对司机进行极具现场感的远程指挥，在紧急情况下可通过本系统对乘客进行指挥和引导。

5. 系统互联 为进一步通过本平台和其他系统进行互联，平台软体预留多个接口，实现和公安、媒体、物流等行业的信息共享和联动。同时也具备向公众用户进行信息发布的功能。其他业务系统也可接入本系统，实现各个系统的统一操作和有效联动。

车载远程监控终端即车载DVR、採用专业车载设计，适应汽车电源并採用高抗震设计、结合机械减震、电子抗震和软体抗震专利，使用可抽取的普通2.5吋硬碟；具有多种模式安防监控录像功能、手动、定时、报警联动和快速方便的查询回放模式，产品具有高速USB2.0接口，宽频网路接口，方便数据备份。 车载智慧型终端既可以独立使用，更可利用扩展内置GPS全球定位系统和3G通讯模组，构造无线视频监控管理系统，进行远程调度管理和实时监控。 作为扩展套用，车载DVR还可里程提示与站名提示等功能，丰富运营的套用。 里程提示与站名提示，除了声音报站功能，车载终端还提供可视化的里程提示和站名提示功能，通过车内的显示器显示车辆在该线路上行驶的进度。软体平台主要功能和架构。 车载监控终端可以独立完成车上视频录音录像监控功能，更可以进行扩展配置成具有无线网路监控管理的系统，完善和提高管理部门对车辆的监管能力，对重点区域、重点路线进行更加及时、紧密的监控。

採用 2.5 英寸可插拔式硬碟存储，并支持 SD/SDHC 卡接口

雅昌信达车载远程监控

内置 3G 无线网路传输模组，支持国际无线网路通信标準

内置 GPS 定位模组，定位并记录车辆位置和速度信息

支持 G-sensor 功能，可记录驾驶行为信息

具备点火启动、延时关机和定时开关机功能

提供专用的车载无线远程监控平台

支持 4 路 PAL/NTSC 制式视频信号输入，採用 H.264 视频压缩技术，不仅支持变码率，而且支持变帧率，可设定视频图像质量，也可设定视频图像的压 缩码流。

设备每通道可实现 4CIF、DCIF、2CIF、CIF、QCIF解析度的独立硬体压缩。

支持 4 路音频信号，音频信号独立实时压缩，採用 OggVorMis 音频压缩标準，压缩码率为 16kbps。

视频和音频信号压缩后生成複合的 H.264 码流，码流回放时视频和音频保持同步，也可设定单一视频流。

支持双码流技术，本地存储和无线网传的码流可分别设定；

支持视频参数动态设定。

支持 OSD，支持 LOGO。

档案记录有多种模式：定时录像、手动录像、命令触发、报警录像等。

採用硬碟进行存储。

存储设备档案类型为 FAT32 格式。

存储设备冻结保护技术确保关键数据的安全。

存储设备空间预分配技术、低寻道技术延长存储设备使用寿命。

支持本地存储设备 SMART 技术。

存储设备上的档案可以选择循环记录和非循环记录。

提供录像资料的备份与剪辑，支持 USB 2.0 协定。 预览与回放

支持图像局部或全部遮盖。

支持图像局部或全部遮挡报警处理。

支持快放、慢放、单帧等回放模式，按录像类型、按时间进行检索。

本地录像状态、报警状态显示。

支持汽车速度限制报警功能。

支持 7 路高低电平信号报警输入，并预留 1 路脉冲信号报警输入，2 路开关量报警输出。

支持移动侦测报警、遮挡报警、视频丢失报警、手动触发报警。

报警时间表、布防、撤防设定。

支持存储设备错、视频制式不符等多种异常报警功能。 安全

支持操作员用户许可权的定製。除一个管理员以外，通过“定製许可权”可设定多个操作员，增加了对操作员安全管理的灵活性。

远程预览、远程回放、本地回放支持操作员用户许可权细化到通道。

支持 TCP/IP 协定。

雅昌信达车载远程监控

採用适应无线网传的视频编码和流控技术。

支持触发报警、异常报警、GPS 报警等上传平台软体。

无线远程客户端支持视音频预览、图片抓拍。

支持窄带传输PPP。
