CDMA路由器工作原理，通过插SIM卡必需CDMA或是兼容CDMA的卡．自动拨号连线到CDMA网路，进行无线远程无线数据互动传输，用于中小企业，家庭Internet共享上网，工业图像，视频等大数据量传输。

1、 支持UMTS/ WCDMA /HSDPA/HSUPA 850/900/1900/2100MHz

2、 双频EGSM 850/900/1800/1900MHz

3、 支持GPRS/EDGE CLASS 12

4、 数据速率

WCDMA模式：　Downlink/Uplink up to 384Kbps

CSD模式：　Downlink/Uplink up to 14.4Kbps

1、 CPU:工业级ARM9 CPU，200MPS,16K Dcache，16K Icache　2、 FLASH：8MB（可扩展至32MB）　3、 SDRAM：64MB（可扩展至256MB）　4、 接口：　乙太网口：　一个 10/100 Base-T乙太网口,　Shielded RJ-45 1,5 kV isolation transformer,　Ethernet IEEE 802-3, 802-2　串口：　RS232 serial port, (Support RS422/RS485 if needed)　Rate:110bps~230400bps　Data bits :7 or 8　Parity: None, Even, Odd　Stop bits: - 1 or 2　Flow contro: None or RTS/CTS　Protection – 15 kV ESD and short circuit　Console : RS-232, 115200 bps, 8 data bits,1 stop bit, no parity (8N1)　指示灯：　具有电源、通信、线上及乙太网口LINK/ACT指示灯。　天线接口：　标準SMA阴头天线接口，特性阻抗50欧。　SIM/UIM卡接口：　标準的抽屉式用户卡接口（3V/5V）。　电源接口：　标準的3芯火车头电源插座。　语音接口：　标準的耳机麦克风接口。（预留，可选）　5、 供电：　外接电源：DC 9V 1.5A　宽电压供电：DC 5-32V　6、 尺寸：　产品外形尺寸：155*96*23mm　产品包装尺寸：298*226*60mm　7、 重量：　0.69kg

1、 支持VPN安全隧道功能,包括PPTP+MPPE+MPPC和IPSEC+L2TP　2、 智慧型防掉线，支持线上检测，线上维持，掉线自动重拨，确保设备永远线上　3、 支持高速HSPDA/HSUPA功能　4、 支持IPTABLES防火墙，包过滤功能　5、 支持多种协定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。　6、 支持动态路由和静态路由　7、 支持DHCPD/DHCP 功能　8、 支持NAT功能，如SNAT，DNAT　9、 支持动态DDNS　10、 支持DMZ主机　11、 支持路由转发，同时也支持串口数据传输,，数据中心管理　12、 支持APN/VPDN网路　13、 方便的WEB配置，支持远程WEB管理　14、 支持telnet管理，方便易用的控制台shell互动环境　15、 支持多台终端共享router ppp广域网出口　16、 支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP　17、 支持作为PPP伺服器，多种认证方式，支持双向认证　18、 支持实时时钟sntp，线上更新时间　19、 多种唤醒方式（电话、简讯、本地数据）　20、 支持上网时间段管理　21、 支持DTU功能　22、 方便易用的COM及SYSLOG系统诊断，调试功能　23、 支持日誌查看。　24、 支持串口本地软体升级；支持TFTP软体远程升级；支持配置的导出导入， 及web线上更新固件程式　25、 支持作业系统 Windows 9x/ME/NT/2000/XP Linux Unix

1. 工业级CPU：工业级ARM9高性能嵌入式处理，200MPS；带16KB Dcache，高速快取数据，加快高速数据访问速度；带16KB Icache，高速指令快取，加强了指令处理速度。

2. 工业级无线模组：採用工业级无线模组，抗干扰强，传输稳定。

3. 实时作业系统：採用LINUX2.6.28作业系统，带记忆体管理单元，实时性强，功能升级快，系统稳定，带完善TCP/IP协定栈；

4. 强化电路板：PCB採用遵循3H和3W原则，同时公司所有产品电路板都採用高品质材质来生产，确保板材的稳定可靠。

5. 工业级元器件：整机元器件採用严格筛选的工业级元器件来生产。

6. 工业级电源：宽压电源设计，电源适应範围为DC5V~DC35V，内置电源反向保护和过压过流保护。

7. 电磁防护：乙太网接口内置1.5KV电磁隔离防护

8. 抗干扰设计：採用金属外壳，禁止电磁干扰，系统保护等级IP30；天线带防雷设计；系统超低温和超高温设计；特别适合在环境恶劣的工业环境下使用。

1. 线上维持专利技术：智慧型防掉线，线上检测，线上维持，掉线自动重拨，异常自动复位，确保设备永远线上

2. 三层系统保护：在原来两级（软体保护+CPU内置看门狗WDT保护）系统保护的基础上，增加一级系统虚拟值守VWM（Virtual Man Watch）检测保护功能，确保系统稳定可靠

3. UIM/SIM卡ESD保护：1.8V/3V/5V标準的推桿式用户卡接口，内置15KV ESD保护。

4. 串口ESD保护：串口RS232内置15KV ESD保护。

5. 金属外壳：採用金属外壳，防辐射，抗干扰；外壳和系统安全隔离，防雷设计；符合电力安规要求；防护等级为IP41；特别适合于环境恶劣的工业控制领域。

6. 所有无线模组都有通过CGD认证或者FCC认证或者CE认证。

7. 高速处理CPU：採用高速ARM9的工业级CPU，可以更加高速地处理各种协定数据转换；解决了业内“假线上”、“假当机”、“当机”等疑难问题。

8. 超大记忆体：FLASH64Mbits，SDRAM，256Mbits，有超大的记忆体来快取客户传送数据，同时接收超大数据包，数据不丢失。

9. 完善的协定栈：新系统载入了完善的TCP/IP协定栈，採用了完善的TCP/IP协定栈；使网路通信性能优异，掉线机率极大降低。

10.EMC性能优异：通过电力3000V电击测试，特别适合在工业领域环境恶劣下使用；系统EMC/EMI优异，系统稳定可靠；通过EMC测试；公司产品2010年荣获“中国工控行业客户满意最佳供应商”。

1.支持乙太网数据通信和路由转发，同时也支持串口TCP/UDP透明数据传输或者串口配置

2.支持VPN安全隧道功能,包括PPTP、MPPE、L2TP、GRE和IPSEC

3.智慧型防掉线，支持线上检测，线上维持，掉线自动重拨，确保设备永远线上

4.支持IPTABLES防火墙，包过滤功能

5.支持定时上线下线功能，可以设定设备在某段时间内上线和某个时间内下线

6.支持多种上下线触发模式，包括简讯、电话振铃、串口数据、网路数据触发上下线模式

7.支持动态路由和静态路由、RIPv1、RIPv2、OSPF、BGP、NDSP、IRMP、SNSP、IGMP、DVMRP、PIM-SM/DM

8.支持多种协定：TCP/IP，UDP，ICMP，SMTP，HTTP，POP3，OICQ，TELNET，FTP等。

9.支持动态路由和静态路由

10. 支持DHCP/DHCPD功能

11. 支持连线埠映射NAT功能，如SNAT，DNAT

12. 支持动态DDNS：支持花生壳、88IP和dyndns域名服务商

13. 支持DMZ主机

14. 支持APN/VPDN网路

15. 方便的WEB配置，支持远程WEB管理

16. 支持WEB配置保存和恢复，实现参数的备份和批量设备的快速配置

17. 支持telnet管理，方便易用的控制台shell互动环境

18. 支持多台终端共享router ppp广域网出口

19. 支持多种无线拨号方式：自动分配，指定IP，指定本地对端IP

20. 支持作为PPP伺服器，多种认证方式，支持双向认证

21. 方便易用的COM及SYSLOG系统诊断，调试功能

22. 支持串口本地软体升级

23. 支持TFTP软体远程升级

24. 支持实时时钟

25. 同时支持LINUX和WINDOWS作业系统

1. 产品出厂配置默认参数，客户只需修改个别参数甚至不需要做任何参数修改，就可以实现快速使用设备。

2. 图形化配置工具：完善的图形化配置工具，提供快速配置功能，实现客户快速配置；提供批量配置功能，实现批量设备的配置。

3. 产品说明书提供快速配置说明，可以快速使用设备。

4. 检查软体：提供SYSLOG日誌输出功能，可以用于参考设备工作日誌，同时协助分析异常时的原因；通过串口调试软体，提供不同的调试等级输出，方便客户查看各种信息，快速定位问题。

5. 设备经过8年的沉澱，设备功能完善同时简单易用。

1.安防监控　2. 交通监控　3. 金融ATM/查询终端套用　4.机房监控　5. 公安监控　6. 道理监控　7. 油田监测　8. 远程抄表　9. 路灯监控　10. 环境监测　11. 气象监测　12. 水利监测　13. 热网监测　14. 电錶监测　15.机房监控　16. 交通指示　17. 煤炭监控　18. 地震监测　19. 车辆诱导　20. 供水监控　21. 高速公路监测　22. 噪声实时监控　23. 环保重点污染源监控　24. 供水管网实时传输监控　25. 电力配网自动化遥控系统　26. 各类国内外各类带乙太网接口的PLC，RTU实现无线数据传输　27. 等等

· 无线，大数据量通信

· 通信效果依赖于CDMA网路的建设

· 现阶段CDMA网路的建设已经成熟，CDMA数据通信稳定，数据传输速度快，数据量大的优

点。下行速度可达150kbit/s左右, 上行速度可达75kbit/s左右。北京测试速度100kbit/s左右, 上行速度30-40kbit/s左右。

CDMA路由器（RC-10）产品结合乙太网发展的要求，利用2.5G行动网路作为承载网路实现数据的远程无线传输，作为远程终端站与中心控制系统之间的网关及路由器，实现乙太网网路设备之间的远程互访。（RC-10）CDMA无线路由器适用于具有乙太网接口的终端设备，可广泛套用于网际网路浏览、视频、高速电子邮件等个人业务以及离行ATM机、野外勘探作业、数据採集传输、车载移动数据传输等工控自动化行业。

（RC-10）在硬体设计上採用功能强大的MIPS RISC处理器，以实现强大的处理性能。在软体上採用了高效的μLinux嵌入式作业系统，并对核心进行了定製，同时对网路性能，尤其是窄带链路性能进行了最佳化，使其在CDMA/GPRS/EDGE等网路上发挥出色的效能。

无线路由器在设计、生产的流程和工艺上符合工业标準。其工业化晶片方案，使其具有更好的性能指标，尤其在环境适应能力上，可套用于户外设备基于Internet的广域网组网，野外工作车移动上网等情况。

工业路由器WCDMA/HSDPA/HSUPA Router无线路由器採用高性能的32位工业级ARM9通信处理器，以嵌入式实时作业系统为软体支撑平台，系统集成了全系列从逻辑链路层到套用层通信协定，支持静态及动态路由，PPP server及PPP client，VPN（包括PPTP和IPSEC）,DHCP server及DHCP client，DDNS，防火墙，NAT，DMZ主机等功能。为用户提供安全，高速，稳定可靠，各种协定路由转发的无线路由网路。本产品已广泛套用于金融，水利，环保，电力，邮政，气象等行业。

->永远线上；

->软硬体多重看门狗机制；

->内嵌完备的PPP，TCP/IP协定栈；

->协定扩展功能；

->内置ppp心跳机制，防止路由器被基站休眠；

->套用层心跳机制，保持套用层稳定连线，适时检测连线状况；

->可升级固件程式；

->嵌入式处理器，支持高速处理协定和大量数据；

->设备上电联网成功率100%；

->稳定性：7x24小时；

->设备断网后自动联网成功率100%；

->外部供电频繁断电上电，联网成功率100%，联网时间在40s~70s之内；

->整体方案的成本优势；

->利用现有公网,建设费用低；

->网路无需维护；

->按流量计费；

->适用于广域及中小数据流量；

->适用于複杂的网路结构

->金融、零售行业 -> 车载移动银行

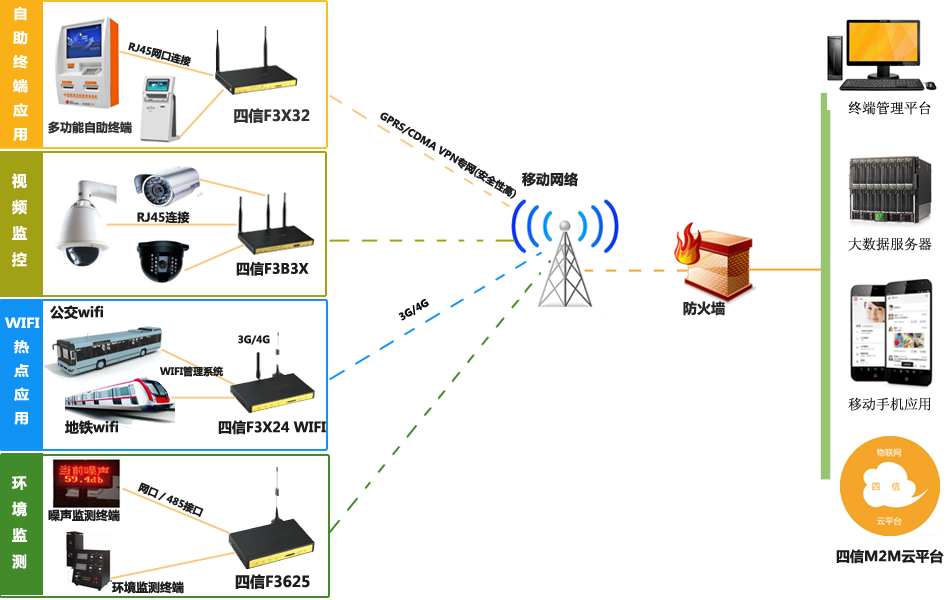

CDMA路由器套用组网图

-> POS 机联网

-> 三防与水文监测

->气象数据採集

-> 智慧型交通系统

-> 自动柜元机(ATM)联网

-> 自动柜元机图像监视

-> 移动证卷交易和信息查询

-> 油田、煤矿数据採集和监测

-> 供热系统实时监控和维护

-> 环境保护系统数据採集

-> 自动售货机刷卡和商品信息报告

-> 城市路口交通流量监视和信息指示牌信息发布
