21 世纪是资讯时代，各种电信新技术推动了人类文明的进步。自从 1876 年，Alexander Graham Bell（贝尔）发明电话以来，世界各国的电话网路发展非常迅速。

近十年来，中国的固定电话业务呈现出举世瞩目的快速增长。1997 年 8 月局用电话交换机总容量突破 1 亿门，网路规模跃居世界第二位，1999 年 7 月固定电话用户总数突破 3 亿户。

现代电话网路是由交换机和电话传输线共同组成，它的性能已经有了很大的进展，而且可靠性非常高。

遥控技术是通过一定的手段对被控物体实施一定距离的控制，常用的方式有无线电遥控、有线遥控、红外线和超音波遥控等。无线电遥控即是利用无线电信号对被控物体实施远距离控制。无线电遥控不可避免的须占用一定的无线电频率资源，造成电磁污染；常规的有线遥控需进行专门的布线，增加了投入；而红外线、超音波遥控则受距离所限。现有的遥控方式中，还有载波通信控制手段和基于无线寻呼的遥控方式，载波方式即通过电力线传递信息，该方式只能局限于同一变电所，同一变压器所辖範围内。因此也存在距离问题，套用範围有限；基于无线寻呼的遥控方式利用了现有的寻呼频率资源，不需占用额外的频谱。而且，随着寻呼网的全国联网，其遥控的距离基本不受限制。但该方式的受控方动作滞后于控制方的操作，不具备实时性，而且不具备很高的可靠性。

电话遥控作为一种新的控制方式与常规的遥控方式相比，显示出一定的优越性，不需进行专门的布线，不占用无线电频率资源，避免了电磁污染。同时，由于电话线路各地联网，可以充分利用现有的电话网，因此遥控距离可跨省市，甚至跨越国家。

现代技术的飞速发展，智慧型化家用电器已经进入千家万户。同时，各家电器公司都在着手研製智慧型化家电，都希望所有家电都能集中控制，像控制电视一样方便适用。但是，随着研究的深入，各厂商发现集中控制家电器费用实在太高，而且技术不是很成熟。现在，人们都把注意力集中在了电话控制上面，因为电话家家户户都有，而且造价低廉，很容易实施和推广。所以，研究和开发电话远程控制器是可行的，在技术成熟时向无线控制方面发展，希望实现对电器的无线控制。

(1)原理框图。

电话远程控制系统，以CCITT及我国标準共同规定的部分标準程控交换信令(DTMF信号，振铃信号，回铃音信号等)作为系统控制命令，以PLMN与PSTN通信网作为传输介质，使用户可以在远端利用固定电话或行动电话传送DTMF信号，实现对近端电器设备的远程控制，其原理框图如图5．23所示。

(2)DTMF信号。

DTMF信号是一组由高频信号与低频信号叠加而成的组合信号，CCITT和我国国家标準都规定了电话键盘按键与DTMF信号的对应关係如表5-2所示。

系统在接收远端用户传送的DTMF信号后，由DTMF解码电路解调出正确的指令，根据软体设定，对语音电路进行定址放音。如系统收到用户发出的“1234”用户密码信号时，若密码正确，则定址播放语音提示“密码正确”；否则，定址播放语音提示“密码错误”。

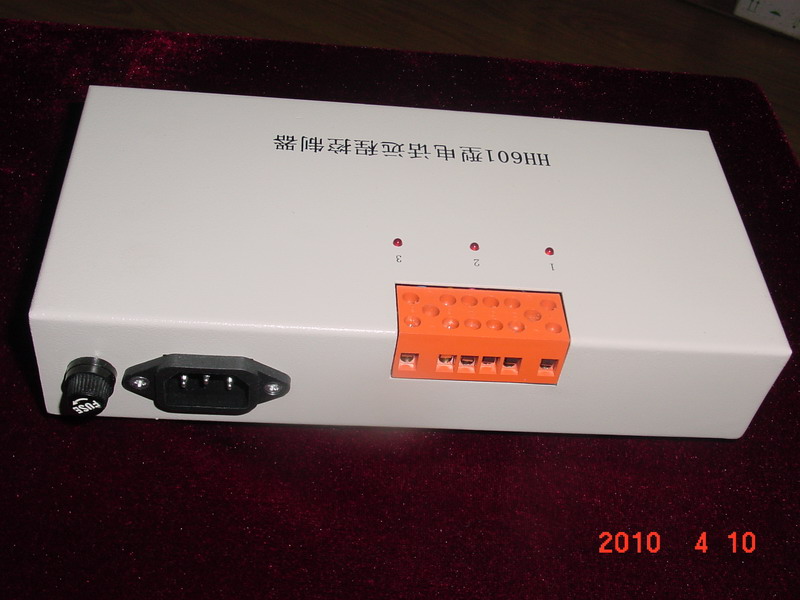

以HH501型电话远程控制器为例介绍。

1、用电话线将HH501型电话远程控制器与电话机相连线，即将电话线的插头插入相应的孔中。

2、电器设备的电源插头插入HH501型电话远程控制器面板上的输出电源插座中，共有1、2、3三个插座，即同时可远程操作三台设备。

3、接通电话远程控制器的电源，连线完毕，等待操作。

1、用固定电话或手机拨通与HH501型电话远程控制器相连线的电话。铃响5次后将出现提示音‘请输入密码’；通过电话或手机上的键盘拨入六位密码，按﹟号结束。

2、接着又出现提示音‘请输入设备号’；（指1、2、3三个电源插座上的电器设备）操作1插座上的设备就拨1﹟号；同样2插座拨2﹟；3插座拨3﹟。

3、再出现提示音‘0通电　1断电　2查询’；

拨‘0’该插座通电，同时相应的指示灯燃亮；拨‘1’原通电状态将断电，同时指示灯息灭；拨‘2’语音提示，该插座当前是‘通电状态’还是‘断电状态’。

4、当操作正确无误时，会听到‘操作成功’的语音提示。并出现‘请输入设备号’的新一轮的语音提示，以便继续操作。

●当操作完成后，滞留25秒，系统会自动挂机结束操作。

●随时都可以按步骤拨‘2’以查询插座的工作状态。

用与HH501型电话远程控制器相连线的电话对设备进行当面操作。

将电话摘机；

按一下电话控制器右侧的本控按钮；马上听到提示音‘请输入设备号’；输入‘1﹟’或‘2﹟’或‘3﹟’；提示音‘0通电　1断电　2查询’；输入‘0’或‘1’或‘2’；以零离距离操作三个设备的通、断状态，也可看相应插座的指示灯亮、灭，以判断相应的插座是通电状态还是断电状态。操作结束后，又将听到提示音‘请输入设备号’以进行下一轮操作，直到操作完全结束。

● 电脑网路设备启动和关闭

● 大萤幕启动和关闭

● 无线电发射塔设备控制

● 水塔抽水泵控制

● 工矿厂远程设备控制

● 高安全性电话锁

● 安防视频监控设备控制

● 有线电视设备起停控制

1.电话控制器是什幺？

答：通过电话程控交换网传递控制信息进行设备通、断电控制。例如HH501电话远程控制器，它上面有三个电源插座供三台电器设备工作。通过拨打电话或手机远程访问它，操控它。从而使电器设备通、断工作。还可随时查询其工作状态。

2.能控制什幺电源？

答：220v市交流电；或少加改动也可控制直流12V、48V等；或通过接触器控制更高的电压设备,如：380V、6KV、10KV... 。

3.怎幺使用？

答：先按说明书插入电话线与电话机相连，打开电源，然后拨打电话或手机通过语音提示引导进行操作。之前可先按本控按钮进行本地试操作。

4.手机能用吗？

答：全球任一入网的行动电话和固定电话都可以使用。

5.功率是多少？

自耗电小于3W。单个电源插座功耗为1100VA，总功耗为2200VA。

8.能用在什幺地方？

答：用在电器的启停上，如：电脑、路由器、卫星接收设备、电话基站启停、无人值守机房、LED大萤幕启停、远程路灯管理、航空、航天、军用设备、.......,，套用广泛。

9.能自动关了再开吗？

答：需要时可外设一个延迟电路解决。

10.本地控制是什幺？

答：用与控制器相连线的本地电话直接控制电器。本地控制还可对密码、铃声数及扎机时间等参数进行设定。

11.控制器为什幺响了5次铃不自动摘机，控制不了？

答：电话设转移了，或铃响次数小于电话振铃次数。

12.可以查询当前的状态吗？

答：可以。通过简单的查询即可知道当前是通电还是断电状态。

13.可以修改密码吗？

答：可以。通过本地控按钮设定。

14.可以设定响铃次数吗？

答：可以。通过本地控按钮设定。

15.影响原来的电话使用吗？

答：不影响

16.可以自行修改语音吗？或改为英文提示音？

答：不可以。因为语音已固化在晶片中了。根据需求可重新固化任何语言。

17.可以用在没有电话线的地方吗？

答：只要有手机能通的地方就可以增加手机接收设备使用。

18.第一次接上电源时，里面有声响怎幺回事？

答：继电器吸合声，正常；或微弱的交流声，不影响正常工作。

19.还有其它什幺套用功能？

答：可以监听语音。

电话远程控制器主要接收电话线上传来的控制家电的信息，解码后经并行通信向智慧型控制器发控制家电指令；接收由智慧型控制器传来的报警或求援信息（经并行通信），自动拨号（可由键盘预先设定）后，以语音形式将信息传送给用户或直接报警。

电话远程控制器在住宅内与住宅外的信息交换中起到了桥樑作用，是家庭网路中实现信息通信的最有效的途径。它的特点是不对电话机做任何改装；用耦合变压器解决了电话线网与本系统的不能共地问题(录音电话机採用电池来解决)等。

开发电话远程控制器的目的是为了实现对家用电器进行电话控制，从而实现对电器和对工业设备特别是危险工业设备的自动控制。同时，更好的为繁忙的人们节约大量的时间，更好投身于工作中去，因此，该控制系统将实现以下几个功能：

1、语音提示功能模组，本模组主要实现线上状态查询和操作时的提示功能，通过振铃电路实现提示操作。

2、自动摘挂机。本模组将实现自动摘挂机功能，当电话打进来后，系统自动检查铃音并计数，当到一定时间后系统自动摘挂机。

3、密码校验。本模组主要实现密码校验，当系统摘机后，系统将给出提示音并要求输入密码，当密码输入正确，系统开始工作；密码输入错误，系统挂机。

4、线上修改密码。用户可以根据提示音对系统密码进行修改，可以设定 5位密码。

5、双音频信号解码。对电话机的音频进行解码，此模组通过晶片 MT8870 完成。

6、控制电器开关。此部分包括手动控制和电话控制，可以实现控制电器的开关。

7、电器状态查询。通过电话接入方式可以对电器状态进行查询，判断出电器处于工作状态还是待机状态。

8、忙音检测。此功能对于每个电话机都具有该功能，在本系统中同样可以检测到忙音。
