油田远程监控系统主要用于监测抽油机的载荷、位移、电机电流、单井外输线温度、注水井的注水压力、流量；同时採集现场的视频数据，通过无线GPRS/EDGE/CDMA1X/3G网路，将检测数据和视频数据传输到监控中心，监控中心依据监控站后台设定的超限值，自动判断抽油机工作是否正常、并且给出报警信息，同时启动视频监控现场，根据现场情况和告警情况分析判断并通知相关人员採取措施。

油田远程监控系统

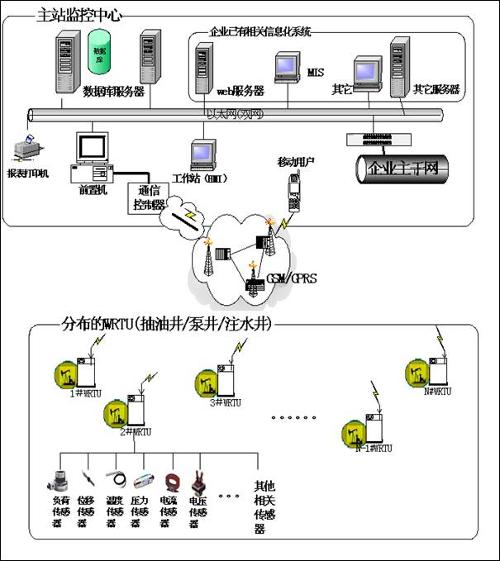

油田远程监控系统通过各种探测器，监测抽油机的载荷、位移、电机电流、单井外输线温度、注水井的注水压力、流量；同时採集现场的视频数据，通过GPRS/EDGE/CDMA1X/3G无线网路，将检测数据和视频数据传输到监控中心。

1、抽油井可採集的数据：载荷、位移、示功图、冲程、沖次、出口温度、电流、电压、功率、平衡率等。

2、报警信息：启停机信息、参数异常报警。

3、计算功能：功图计产、油井智慧型诊断。

4、注水井可採集的数据功能：压力、瞬时流量、累计注水量。

5、监控中心可远程观看现场视频数据。

6、具备防雷击设计。

7、传输通信通道可以兼容3G/EVDO/EDGE/GPRS/CDMA 1X。

工作电压：DC12V

通信方式：GPRS、CDMA、3G、Internet或性能更优越的通讯形式

示功图採集部分：

1、载荷变送器：量程0-150kN，精度1.0%

2、位移变送器：量程0～12m，精度2.0%

3、沖次：量程最小1/min，精度1.0%

4、工作温度：-40～+85℃

5、示功图数据採集要求：按5或10分钟的频率对管理的每一口井巡测一组示功图数据、载荷与位移同步採集、一个周期内6、採集的数据点数不小于200组

压力採集部分：

1、油井压力量程0-6MPa，精度0.2%

2、注水井压力量程0-25MPa，精度0.2%

3、工作温度：-40～+85℃

4、压力数据採集要求：按1或5分钟採集压力，按30分钟或1小时的间隔将数据传送回监控中心

电机数据採集与保护部分：

1、电压输入为380V、660V、1140V（电压自适应）

2、三表法準确测量电参量，数据刷新速度大于25次/秒

3、具有3路独立的开关量输出，可以作为遥控、跳闸或者报警

4、1路RS232通信接口，支持MODBUS规约，1路RS232/RS485通信接口

5、可温度範围：-40℃～85℃

数据传输部分：

1、井口参数与RTU模组之间，无线传输方式，距离不少于150米

2、井口RTU模组与监控中心之间，无线方式，距离不少于10公里，数据传输速率不低于19.2Kbps，RS-232/RS-485标準接口

3、工作温度-40～+70℃。

4、系统通讯误码率不大于1.5%

井场RTU模组部分：

1、2M点历史数据，可以存储1000组示功图数据（单独採集功图时）

2、无线网路：可以用232或485的接口的Zigbee通讯模组、无线电台或GPRS/CDMA组成网路

3、模拟量AI：8路/单元，

4、安装使用环境：导轨安装，电源直流12V-24V，工作电流小于300mA

5、温度範围：-40℃～85℃

摄像机：

1、摄像（照相）机感测器： 1/4″CCD

2、水平清晰度： 不低于480线；採用低照度摄像机

3、视频解析度： 大于等于（640×480），可根据用户要求调整

4、摄像机镜头： 用户在后台可实现对摄像机方位、焦距、光圈、景深、云台预置位的远程设定和控制

5、系统配置的云台有不少于64个预置位

6、监视角度：水平0~355°，垂直90°连续可调

7、变焦率：18倍光学变倍/12倍电子放大

8、照片格式：JPEG

平均无故障时间：50000H
