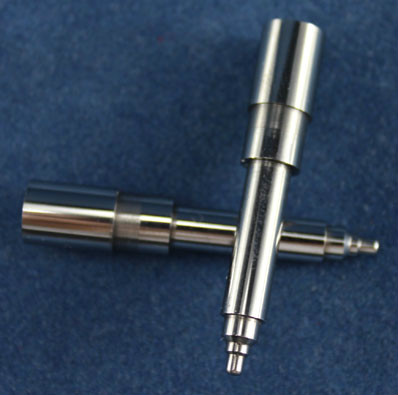

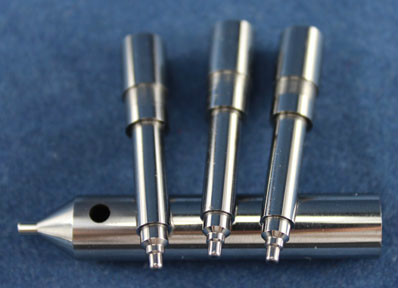

硬质合金沖头是硬质合金模具上的一个零件，也叫硬质合金沖桿或硬质合金凸模，主要用来沖裁五金零部件或电子零部件，当然也可以沖裁其它非金属件，甚至皮带孔，塑胶孔等。

硬质合金，又称为钨钢，是指至少含有一种金属碳化物组成的烧结複合材料。碳化钨，碳化钴，碳化铌、碳化钛，碳化钽是钨钢的常见组份。碳化物组份(或相)的晶粒尺寸通常在0.2-10微米之间，碳化物晶粒使用金属粘结剂结合在一起。粘结剂通常是指金属钴(Co)，但对一些特别的用途，镍(Ni)，铁(Fe)，或其它金属及合金也可使用。

硬质合金的基体由两部分组成：一部分是硬化相；另一部分是粘结金属。粘结金属一般是铁族金属，常用的是钴、镍。因此就有了钨钴合金、钨镍合金及钨钛钴合金。

1、CO含量：12%。
2、密度g/cm：14.0～14.5。
3、硬度：92.0HRA。
4、晶粒度：0.6um。
5、抗弯强度：4000MPa。
6、弹性模量GPa：490。
7、热胀係数10/C：5.4。

配料（主要成分：WC+TiC+TaC+Co+VC+……）→充分混合→粉碎→乾燥→过筛后加入成型剂→再乾燥→过筛製得混合料→把混合制粒、压制→成型→低压烧结→烧结后毛坯→检验（无损超音波探伤检测）→毛坯尺寸精度检验→电火花加工（或线切割成型）→粗磨→细磨→抛光→检验→打标→包装。

其套用领域非常广泛，因其具有抗酸硷不生鏽使用寿命长的特点，製药行业特选其用来製作冲压药片的沖头，製药行业用得较多的厂家有联邦製药、三金药业、三九药业等。
