泰克TBS1102示波器

简介

美国泰克Tektronix TBS1102数字存储示波器100MHz频宽，1.0GS/s採样率，双通道数字存储示波器拥有杰出的性能。泰克TBS1102示波器具有同类最优秀的数字实时採样技术、通过/失败测试及用户熟悉、简便易用的控制功能，为用户提供理想的解决方案。

全球80%的工程师选用泰克示波器来加快其设计的调试与测试工作，TBS1000系列数字存储示波器更加得到了广大消费者的喜爱。TBS1000系列拥有多种标準功能，包括USB连线、16种自动测量、极限测试、数据记录和上下文相关帮助功能，帮助您在更少的时间内完成更多的工作。

功能特点

特点	优点
数字实时採样	採用泰克专有採样技术，在所有通道上、所有时间提供至少10倍过採样，準确地捕获信号。
内置分析工具	16种自动测量、FFT分析、波形数学运算、游标、通过/失败测试和数据记录功能，简化被测器件分析。
所有量程上3% DC垂直精度	即使在低电平信号上，仍能进行準确的测量。
帮助选单	内置上下文相关帮助系统，获得所需帮助 – 在需要的时间和地点。
前面板专用旋钮	简便易用的前面板旋钮，用更少的时间学习仪器操作，用更多的时间完成任务。
前面板USB主控连线埠	迅速存储和传送波形和设定。
教育资源光碟	标配教学实验和资源，帮助学生掌握示波器使用方法。
USB PC连线	后面板USB设备连线埠，简便地连线个人电脑。使用OpenChoice®软体记录数据，简化结果存档。
5年保修	标配五年保修，降低总拥有成本。

泰克TBS1000系列数字存储示波器参数对比

	TBS1022	TBS1042	TBS1062	TBS1102	TBS1152
显示器(QVGA LCD)	TFT	TFT	TFT	TFT	TFT
频宽*	25MHz	40MHz	60MHz	100MHz	150MHz
通道	2	2	2	2	2
外部触发入	所有型号标配
每条通道上的採样率	500MS/s	500 MS/s	1.0GS/s	1.0GS/s	1.0GS/s
记录长度	所有型号上所有时基2.5k 点
垂直解析度	8 位
垂直灵敏度	所有型号上2 mV - 5 V/div，支持校準后微调
DC 垂直精度	所有型号上± 3%
垂直缩放	垂直放大或压缩实时波形或停止后的波形
最大输入电压	300 VRMS CAT II; 在100 kHz 以上时以20 dB/decade 速率下降，在3 MHz 时降到13Vp-p AC
定位範围	2 mV to 200 mV/div +2 V >200 mV to 5 V/div +50 V
频宽限制	所有型号上20 MHz
输入耦合	所有型号上AC, DC, GND
输入阻抗	1 MΩ并联 20 pF
时基範围	5 ns to 50 s/div	5 ns to 50 s/div	5 ns to 50 s/div	2.5 ns to 50 s/div	2.5 ns to 50 s/div
时基精度	50 ppm
水平缩放	水平扩大或压缩实时波形或停止后的波形
I/O 接口
USB 连线埠	前面板上的USB 主控连线埠支持U 盘设备仪器背面的USB 设备连线埠支持连线PC 及所有兼容PictBridge 的印表机
GPIB	选配
非易失性存储器
参考波形显示	2 个2.5k 点参考波形
不使用随身碟时波形存储	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点	(2) 2.5k 点
最大U 盘容量	64 GB
使用U 盘时波形存储	每8 MB 存储96 个或以上参考波形
不使用U 盘时的设定	10 个前面板设定
使用U 盘时的设定	每8 MB 存储4000 个或以上前面板设定
使用U 盘时的萤幕图	每8 MB 存储128 个或以上萤幕图(图像数量取决于选择的档案格式)
使用U 盘时全部保存操作	每8 MB 支持12 个或以上全部保存(Save All)操作一次全部保存操作会产生3-9 个档案(设定, 图像, 外加每个显示的波形一个档案)

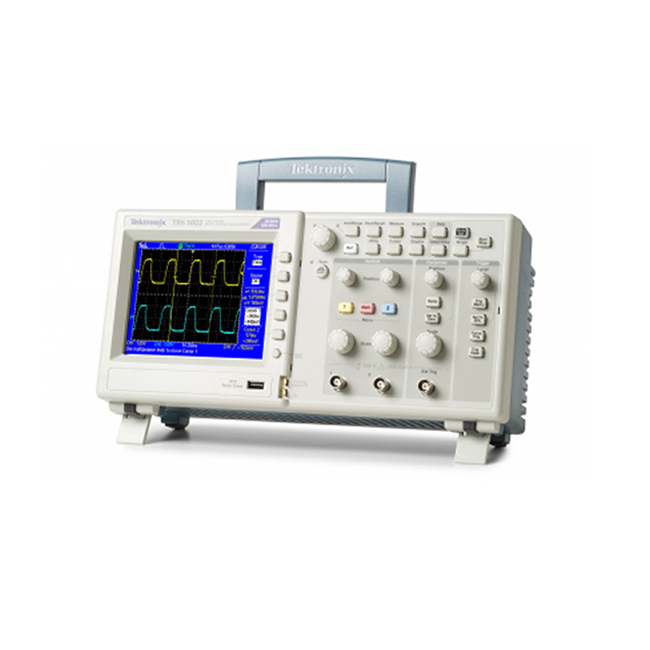

泰克TBS1102示波器
