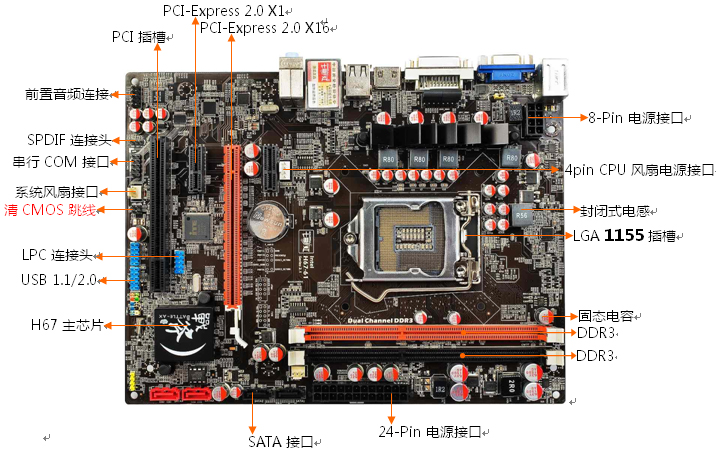

型号

战斧C.H67 V21

晶片组

INTEL H67

处理器支持

LGA1155 Sandy Bridge处理器

记忆体支持

支持DDR3 1333 / 1066MHz类型模组记忆体
提供2条DIMM插槽

扩展插槽

1 条PCI-Express x16 插槽
2 条PCI-Express x1 插槽
1 条 PCI 插槽

存储

2 个SATA2 接口,2 个SATA3 接口, SATA1/2 为SATA3.0 接口

USB

8 个USB2.0 接口（2 个USB 连线头）

集成音效卡

ALC662-6声道

集成网卡

RLT8111E千兆

硬体监控

CPU 风扇转速可控，SYSTEM 风扇转速监视
CPU 温度监视，System 温度监视，及各组电压监视

后面板接口

2个 PS2 键盘接口，4个USB2.0 接口
1个 RJ45网路接口，3个音频输入输出接孔（6声道支持）
1 个VGA/DVI 接口, 1 个HDMI 接口

其它板载接口

2个USB2.0连线头，3-pin Spdif in/out针脚
1个4-pin CPU风扇电源接口 2个3-pin System风扇电源接口
24-pin ATX & 8-pin ATX 电源接口
2-pin清空CMOS跳线
2-pin清空ME跳线(刷新ME(Intel 管理引擎驱动))
3-pin JKB跳线(键盘滑鼠唤醒功能)
9-pin 前置音频针脚
4x2-pin 机箱面板接口 (HD LED, Power LED, Power switch, Reset button)
4-pin PC speaker针脚，4-pin CD-IN
9-pin COM口
9-pin LPC连线头(这个是调试主机板的接口，因为主机板的pci 槽是转接出来的，使用诊断卡时，没有数码显示。所以需要转接一个数码卡来分析主机板问题故障。)

PCB规格

PCB颜色：黑色
PCB尺寸: 185*243.8mm

I/O晶片

IT8728F

开机功能

来电自动开机、定时开机、网路唤醒

电源设计

供电方式: 三+1相
MOS管模式: 一上一下
电容: 全固态
电感: 密封方形

ACPI

S0,S1,S2,S4,S5

BIOS 属性

32 Mb flash ROM AMI Version 带防写，支持中文BIOS

附加功能

智慧型主机板3.0或PXE引导

频率及时序

CPU\FSB\DRAM 频率调整
Dram/CPU/Chipset 电压调整

附属档案

1x用户使用手册（包含Netlive3.0使用指导）
1x驱动程式光碟Ø
2xSATA数据传输线
SATA电源转接线一条
1xI/O挡板
1x七彩虹产品质量保证卡

支持第二代智慧型英特尔酷睿™处理器

支持採用英特尔睿频加速技术 2.0 的第二代智慧型英特尔酷睿™处理器家族、英特尔奔腾处理器和英特尔赛扬处理器。

支持 HDMI、DisplayPort*、eDP 和 DVI 2 接口

HDMI 可通过一条线缆传送未压缩的高清晰度视频和未压缩的多通道音频，支持包括 720p、1080i 和 1080p 在内的所有 HD 格式。“双独立显示卡”将可视工作区扩展到两部监视器上。

多监视器支持

支持 Windows 7* 多显示器支持

英特尔快速存储技术（英特尔RST）

利用额外添加的硬碟，英特尔快速存储技术（英特尔RST） 使用 RAID 0、5 和 10 更快速地访问数字照片、视频和数据档案；使用 RAID 1、5 和 10 提供更强大的数据保护功能，避免因硬碟驱动器故障造成损失。支持外部 SATA（eSATA），机箱外部全部 SATA 接口速率高达 3 Gb/秒。

串列 ATA（SATA） 6Gb/秒

下一代高速存储接口能支持高达 6GB/秒的更快传输速度，通过多达 2 个 SATA 连线埠改进数据存取性能。

串列 ATA（SATA）3 Gb/秒

高速存储接口支持多达 4 个 SATA 连线埠。

PCI Express 2.0* 接口

藉助多达 8 个 PCI Express* 2.0 x1 连线埠（可根据主机板设计配置为 x2 和 x4），可以针对外设和网路提供高达 5GT/秒的访问速度。

Model

C.H67 V21

Chipset

INTEL H67

Processor support

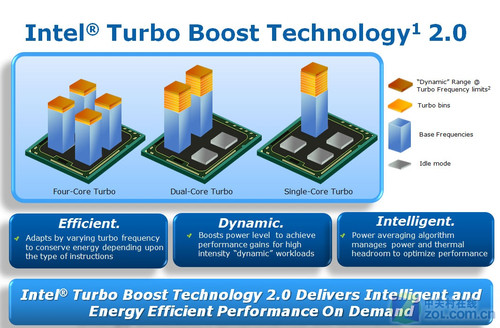

LGA1155 socket for Intel Second Generation Core i7/ Core i5/ Core i3 ProcessorsSupports Intel Turbo Boost Technology 2.0
The Intel Turbo Boost Technology 2.0 support depends on the CPU types.

Memory support

Dual-Channel DDR3 1333 / 1066MHz supportOffer 2 DIMM slots

Slots

1 PCI-Express 2.0 x16 slot
2 PCI-Express 2.0 x1 slot
1 PCI slot
CrossFireX™ Support

Storage

2SATA2 3.0Gb/s port, 2SATA3 6.0Gb/s port

USB

8xUSB2.0（4(rear io)+4(onboard usb2.0 Connector)）

Audio

ALC662 6-Channel High Definition Audio CODEC

LAN

RLT8111E Gigabit LAN

Hardware Monitor

CPU fan speed controlled，SYSTEM fan speed monitoredCPU temperature monitored，System temperature monitored，voltage monitored

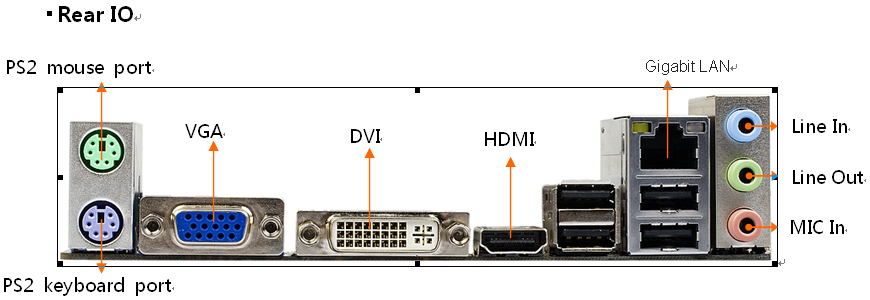

Rear IO Connector

1 x PS/2 Mouse (Green)1 x PS/2 Keyboard (Purple)1 x LAN(RJ45) port 4x USB 2.0/1.1 ports 6-Channel Audio I/O 1 x VGA1 x DVI 1 x HDMI

Other Connectors

2x USB connectors support additional 4 USB 2.0/1.1 ports
1x 3-pin Spdif in/out connector
1 x4-pin CPU Fan connector(s)
2 x 3-pin Chassis Fan connector(s)
1 x 24-pin ATX Power connector
1 x 8-pin ATX 12V Power connector
1 x 2-pin clear CMOS Jumper
1 x 2-pin clear ME Jumper(refresh ME)
1 x 3-pin JKB Jumper
1x 9-pin Front panel audio connector
1 x System Panel (HD LED, Power LED, Power switch, Reset button)
1 x 4-pin PC speaker connector，4-pin CD-IN connector
1x 9-pin COM connector
1x 9-pin LPC connector

PCB

PCB color：black
185*243.8mm

I/O chipset

IT8728F

Boot function

automatic start -up function when power on、RTC Wake Up、Resume by Alarm. Wake on LAN

power supply

3+1 phase
100% All High-quality Conductive Polymer Capacitors

ACPI

S0,S1,S2,S4,S5

BIOS

32 Mb Flash ROM , Multi-language BIOS

additional features

Colorful Netlive3.0 PXE

frequency

CPU\FSB\DRAM frequency adjustment
Dram/CPU/Chipset voltage adjustment

accessories

1xuser manual 1xdriver CD 2Xsata Cables1xI/O shield
