变频电动执行器在控制过程中,真正实现电动执行器精确控制其速度和扭矩,具有强大的保护和诊断功能,还可以实现无极变速、变扭矩功能。
定义
变频控制技术
变频电动执行器-现在是国际上最先进的无感矢量变频技术套用于电动执行器中,在控制过程中,真正实现电动执行器精确控制其速度和扭矩,具有强大的保护和诊断功能,还可以实现无极变速、变扭矩功能。
变频电动执行器

变频电动执行器控制目的与普通的电动执行器一样,基本都是实现控制阀门的全开/全关的过程控制。强大在于他们控制方式,稳定性能,与保护能力。都极大的提高了各方面的性能,使在使用过程中极少的故障率返修率,节省成本,提高了效率。国内有2SA5系列变频电动执行机构採用变频控制和模糊控制技术。内置变频器,高效节能,噪音低,控制精度準确,抗干扰能力强。具有强大的故障自诊断功能,宽範围的力矩设定,可变速度运行实现柔性开关阀门
现在而且都是採用了“非侵入式”操作设计,面板操作按键与电子舱体无贯通设计,各连线口均採取密封处理措施,确保了执行机构具有较高的防水,防尘特性。
种类

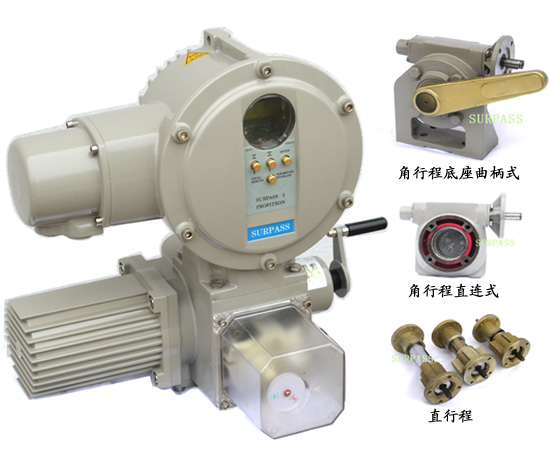

变频电动执行器也同工不同酬普通的电动执行器一样,也主要分为多迴转式电动执行器,直行程电动执行器,角行程电动执行器(其中角行程又分为直连式角行程和底座曲柄式角行程)。现主要介绍角行程电动执行器了解一下:如下图

角行程电动执行机构主要由两部分组成:上头是多迴转的电动头,下为角行程减速箱。根据力矩大小的不同,有各类大小不同的减速箱。所以只要能提供出力矩大小就能选出对应的型号。角行程的减速箱有GS减速箱和GF减速箱两种,也以两个图片进行对比

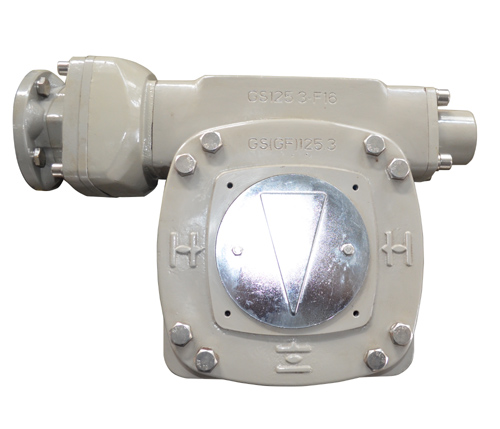

GS直连式减速箱(主要配套用于蝶阀和球阀,用行90度角行程)

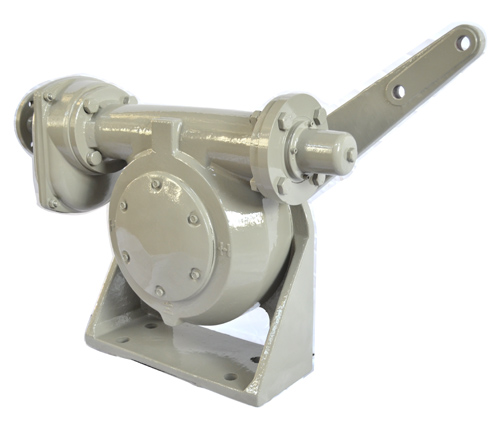

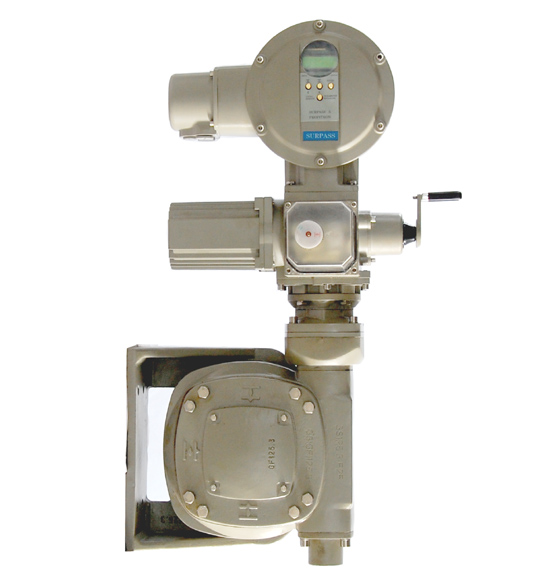

GF底座曲柄式减速箱(配套球型铰链,用于风门等)
变频电动执行器也彩模组化,电子舱主要电控模组:电源板和控制板,更换也及为方便简单,变频电机;机械模组主要用齿轮单元,机械传动单元。
变频电动执行器-分本安装
分体安装,这个对于国内及国外来说很多电动执行器都没有这功能,至少很和有本身在设计时就有这分体安装的设计。分体安装在有很多的现场情况下都可以,如现场安装空间不够,现场温度过高,现场振动过大或是现场不便于调试等,则可将控制单元(电子舱)和机械部分分开安装。既可解决以上问题,又丝毫不影响执行器性能。
手动及远控制
手动:1.只有当执行机构静止不动时才允许手柄连线内部的蜗桿上。
2. 不允许用电机带动手柄一起转动
3. 调试完成后,用手柄操作执行机构时不能超出设定的未端位置範围,否则可能要重新进行未端位置的调整。
4. 手柄顺时针转动,将使得多迴转执行机构逆时针转动,直行程执行机构推力桿向外延伸,角行程执行机构相对于蜗轮箱为RR而言,从蜗轮箱标有箭头一侧顺时针转动。
5. 手动操作方式比电动操作方式优先权高,只有当手柄鬆开后才能进行电动操作。
远控:通过开、关、停开关量输入端子或是模拟量输入端子进行操作
準备工作
1.执行机构和阀门已经进行正确的安装与联接。
2.所在地固定螺丝,连线件及电气连线部分都拧紧。
3.正确实施了接地和等电位连线。
4.电气连线正确无误。
5.是源供电电压必须始终处在铭牌及运动或活动部件。
6.电动执行机构和阀门完好无损。
7.环境温度在电动执行机构的工作允许範围之内。
故障分析
1.过压 电源电压超过了+15%的範围, 检查输入的电源电压
2.欠压 输入电源低于-15% 的範围 ,检查电网电压
3.过温 电机过热/矢量变频器过热故障 环境温度是否过高,检查阀门是否太涩等
4.过流 矢量变频器过流 检查输入电源,检查电机的电缆是否有短路的地方
5.过力矩 负载过大/阀门太涩
6.缺相
7.远控制断信
8.手轮操作
9.齿轮比太大 电位器旋转角度超过340度或小于45度
维护
在正常使用条件下,执行机构只需要很少的维护。但是我们建议在调试完成运行24小时后,对执行机构进行一般检查。对执行机构应检查以下几点:
1。执行机构的实际运行是否满足生产工艺要求。
2。是否有异常的震动和噪声
3。固定件是否有鬆动
上述事项不能保障所有的情况,具体的维护还是要根据使用的实际科件,相应的进行最小日常维护。
