西门子风阀执行器 Siemens风阀执行器所提供的众多创新和解决方案涉及了从设计安装的每个阶段，从而能确保更高的质量和可靠性，并使风阀执行器的维修时间短于平均维修时间。风阀位置指示：藉助黄色的猫眼，风阀的位置无论在白天还是黑夜都清晰可见。西门子通用型暖通空调风阀执行器OpenAir系列产品的所有执行
基本介绍
- 中文名：西门子风阀执行器
- 规 格：68×137×59.5mm
- 产品类别： 西门子执行器-风阀执行器
- 风阀面积：1.5㎡
西门子风阀执行器

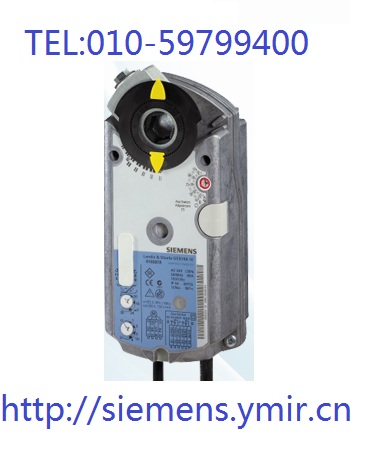

产品名称： GLB..1E系列风阀执行器
西门子风阀执行器
西门子风阀执行器规 格： 68×137×59.5mm
产品类别： 西门子执行器-风阀执行器
产品备注： 无弹簧复位的电动旋转风阀执行器 转矩10Nm，风阀面积：1.5㎡
产品简介
无弹簧复位的电动旋转风阀执行器 转矩10Nm，风阀面积：1.5㎡
技术参数
力矩：10Nm
风阀面积：1.5㎡
角转动：90°
环境温度：-32...55℃
定位时间：150s
尺寸：（宽×高×长）68×137×59.5mm
工作电压：AC24V
额定输出：2VA
定位信号：三位浮点
辅助开关：无
型号概览
型号（标準系列） | 技术参数 |
GLB131.1E | 10Nm,1.5㎡,3-位，AC24V，150s |
GLB161.1E | 10Nm,1.5㎡,DC0...10V,AC24V,150s,带电位计 |
GLB331.1E | 10Nm,1.5㎡,3-位，AC220V，150s |
型号（带有内置选项） | 技术参数 |
GLB132.1E | 10Nm,1.5㎡,3-位，AC24V，150s，带电位计 |
GLB136.1E | 10Nm,1.5㎡,3-位，AC24V，150s，带两个辅助开关 |
GLB163.1E | 10Nm,1.5㎡,DC0...10V,AC24V,150s,带1个电位计，可调特性曲线 |
GLB164.1E | 10Nm,1.5㎡,DC0...10V,AC24V,150s,可调特性曲线， 带两个辅助开关和一个电位计 |
GLB166.1E | 10Nm,1.5㎡,DC0...10V,AC24V,150s, 带两个辅助开关和一个电位计 |
GLB181.1E/3 | 10Nm,VAV紧凑型变风量控制器0…10V/3-位，24V， 150s,300pa |
GLB332.1E | 10Nm,1.5㎡,3-位，AC220V，150s，带一个电位计 |
GLB336.1E | 10Nm,1.5㎡,3-位，AC220V，150s，带两个辅助开关 |
型号（新产品） | 技术参数 暂无 |
GLB131.2E | |
GLB132.2E | |
GLB136.2E | |
GLB163.2E | |
GLB164.2E | |
GLB166.2E | |
GLB331.2E | |
GLB332.2E | |
GLB336.2E |
西门子风阀执行器参考数据
由于现场工况不同，所需的风阀形式也不同，这也决定了所用的风阀执行器的不同。下面就风阀所需扭矩，风阀负载（或者说空气流速/管道静压）之间的对应数据进行说明：
风阀套用形式 | 风阀结构形式 | 扭矩负载Nm/㎡ | ||
<5m/s or 300pa | 5~12m/s or 450pa | |||
气密型套用 | 圆形叶片/边缘密封 | 12 | 18 | |
平行叶片/边缘密封 | 8.5 | 13 | ||
对开叶片/边缘密封 | 6 | 9 | ||
普通套用 | 圆形叶片/无边缘密封 | 6 | 9 | |
平行叶片/无边缘密封 | 5 | 7.5 | ||
对开叶片/无边缘密封 | 3.5 | 5 | ||
