电动控制阀是一种以电磁阀为嚮导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应準确快速，根据电信号遥控开启和关闭管道路系统，实现远程操作。可取代闸阀和蝶阀用于大型电动作业系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。
基本介绍
- 中文名：电动控制阀
- 释义：电磁阀为嚮导阀的水力操作式阀门
- 套用：给排水及工业系统中的自动控制等
- 电压：交流电220V，或直流电24V
工作原理
当阀门从进口端给水时，水流流过针阀进入主阀控制室，当电磁导阀打开时，控制室内的水经电磁导阀、球阀流出。球阀开度大于针阀开度，主阀控制室内压力很低，主阀处于全开状态。
当电磁导阀关闭时，主阀控制室的水不能流出，控制室升压，推动膜片关闭主阀。
安装要求
600X电动控制阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设定在报警阀前（沿水流方向），与单个报警阀配套设定的减压阀，可不设备用减压阀；与多个报警阀配套设定的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应採用热水型减压阀。
採用乾管干管循环方式（半循环方式）的热水供应工程，减压阀设定要求应与冷水工程相同；採用立管循环方式（全循环方式）的热水供应工程，减压阀设定应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。
产品特点

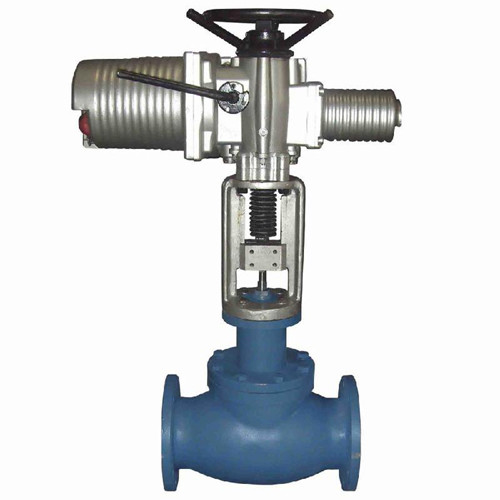

配用WL智慧型型直行程电动执行器，体积小、规格全、重量轻、推力大、操作方便，无调整电位器，可靠性高、噪声小。
WL电动执行器採用一体化结构设计，具有自诊断功能，使用和调校十分方便。
有数字显示，可看到控制信号值、反馈信号值、电动手操值。
WL智慧型型电动执行机构功能：带断控制信号故障判断、报警及保护功能。即断信号时可使执行机构或
开；或关；或保持；或在0～100%之间予置的任意位置。及带阀门堵转故障判断、报管及保护功能。
一台三通阀可代替两台单座阀或双座阀使用，占据空间体积小，节省安装管道及费用。
具有调节精度高、调节性能好的特点，允许温差≤l50℃。
除了阅盖处衬套导向外，阀芯侧面与阀座内表面也有导向作用，导向面积大，工作可靠。
波纹管密封型对移动的阀桿形成安全的密封，堵绝液体外漏。
阀门演变
在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。
由于水利控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作準确，性能可靠，故在建筑给水（含消防）系统中广泛套用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。
水力控制阀是一种液位自动控制阀门，利用控制迴路中浮球阀的开启和磁闭来控制主阀的开启和关闭，从而达到设定{HotTag}液位控制的阀门。遥控浮球组应由以下组件组成（ 沿水流方向）
A、控制阀（闸阀或蝶阀）；B、过滤器；C、遥控浮球阀。
注：A、如介质较为洁净时，可用主阀导管系统内微型过滤器代替管道过滤器。
B、安装现场，应有拆卸过滤器的空间。
主要尺寸
公称通径DN〔㎜〕 | 尺寸〔㎜〕 | |||
L | F1 | H1 | H | |
20 | 150 | 136 | 269 | 342 |
25 | 160 | 136 | 269 | 342 |
32 | 180 | 136 | 269 | 342 |
40 | 200 | 155 | 300 | 395 |
50 | 203 | 155 | 300 | 395 |
65 | 216 | 165 | 288 | 385 |
80 | 241 | 175 | 310 | 420 |
100 | 292 | 195 | 340 | 500 |
125 | 330 | 220 | 380 | 540 |
150 | 356 | 230 | 410 | 575 |
200 | 495 | 255 | 440 | 665 |
250 | 622 | 300 | 460 | 720 |
300 | 698 | 340 | 480 | 750 |
350 | 787 | 415 | 516 | 830 |
400 | 914 | 450 | 560 | 900 |
450 | 978 | 450 | 560 | 900 |
500 | 978 | 410 | 750 | 1110 |
600 | 1230 | 456 | 850 | 1286 |
