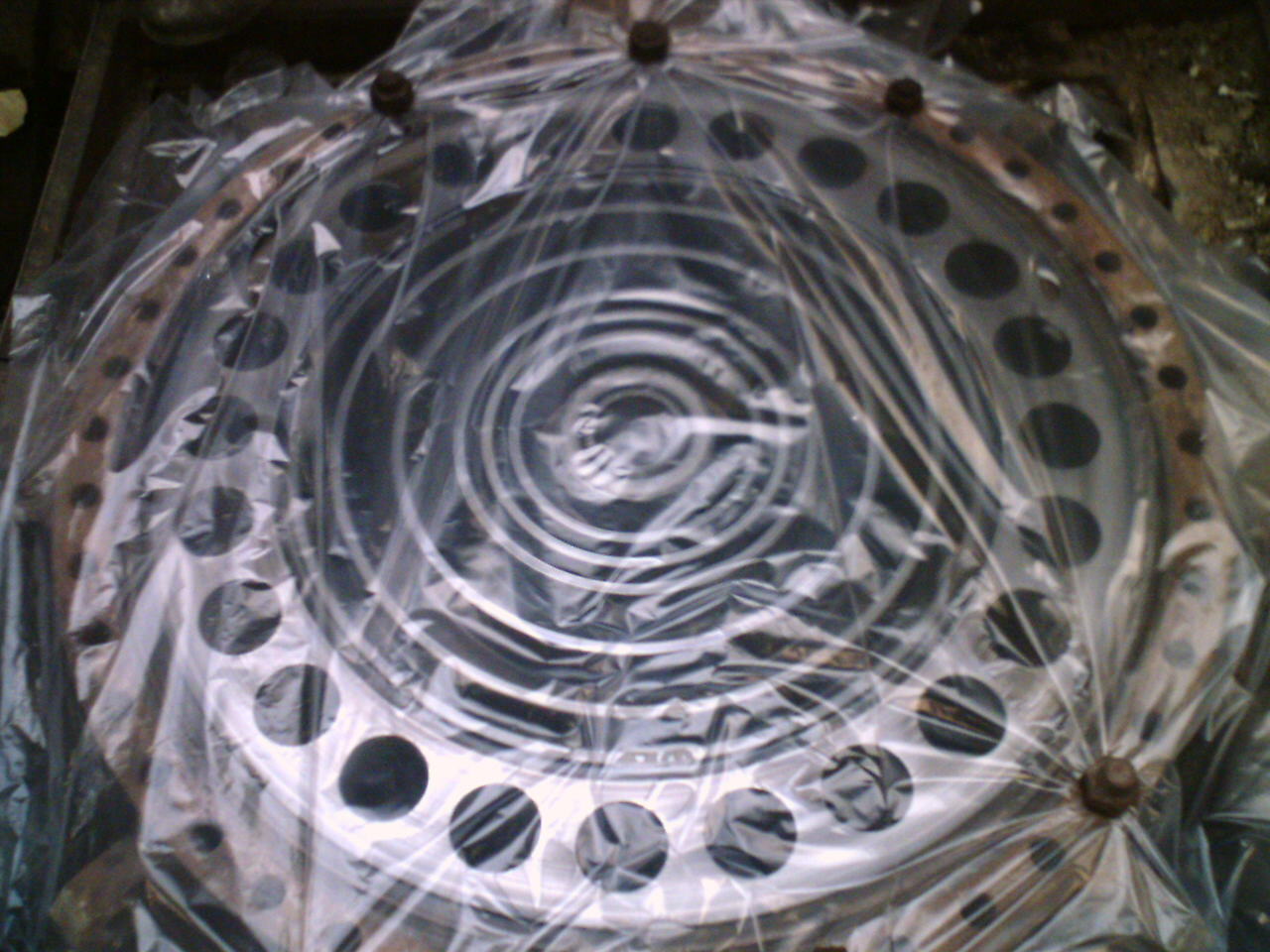

24通旋转阀 是集机、电、仪、液一体化的高新技术特种产品，是模拟移动床分子筛吸附分离装置的关键核心设备，它的国产化研製成功为推广採用先进的模拟移动床工艺提供了先决条件和坚实的基础。本阀由定盘、转盘、阀罩、传动机构、驱动机构、阀位指示机构、阀位显示机构、液压系统和自动化控制系统所组成。定盘上有24条工艺管线分别与吸附塔24个床层相连通。7 个同心环形沟槽和转盘上的7个物料跨管，按工艺流程要求把 7 条物料管线和24 条工艺管线连通进行物料分配。当液压系统推动转盘逆时针旋转步进时，本阀可连续向吸附塔各床层输入或抽出物料，自动控制系统下达指令后，阀门按既定时间间隔旋转步进，使整个吸附分离装置连续运行，生产出高纯度的物料产品。

分子筛吸附分离工艺有固定床、移动床和模拟移动床之分。固定床是指分子筛物料进出口均不移动，其缺点是间隙操作，分子筛利用率很低；移动床是指物料进出口固定不动，分子筛自上而下移动，其优点是分子筛利用率极高，产品物料纯度和收得率高，被称作“超吸附”。但是其致命缺点是操作极为不方便，难以实现工业使用化。而 24 通旋转阀可以採用固定床设备连续而有规律地切换物料进出口，使分子筛吸附分离装置实现先进的模拟移动床吸附分离工艺，易于自动操作，运行可靠，是任何其他阀门所无法替代的。

※ 分子筛脱蜡装置 设计压力 3.16Mpa(450psig)

强度试验压力 4.75Mpa(675psig)

设计温度232 ℃(45 0°F)

工作介质 直溜煤油馏分

※ 对二甲苯装置 设计压力1.93Mpa(275psig)

强度试验压力2.92Mpa(415psig)

设计温度232 ℃(45 0°F)

工作介质 混合二甲苯

※ 其它吸附分离装置 技术参数按工艺要求确定

※ 通路数目24通

※ 连线方式 卡箍和法兰连线

※ 步进方式 棘轮棘爪步进

※ 驱动方式 液压驱动

※ 控制方式 计算机过程控制
