H型旋转接头又称冷却水旋转接头，是专门为适用于冷却方面设计的系列产品，它具有体积小、重量轻、摩擦扭距小等特点
基本介绍
- 中文名：H型旋转接头
- 最高压力：≤1.0MPa
- 最高转速：≤1000rpm
- 最高温度：0～80℃ 80～250℃
简介
採用了平面密封技术，摩擦组对材料根据介质环境，选择各种浸渍石墨、青铜、碳化钨、氮化硅的不同组对，足以抵挡铁鏽、结垢、碎屑等杂质对密封面的影响，我们的密封件是在CNC工具机和专用研磨机上完成的、表面如同镜面，使密封更加可靠，同时还採用高精度滚动轴承，使其平稳旋转。
命名原因
H型旋转接头分为HD型单向流通式旋转接头和HS型双向流通式旋转接头。HS型双向流通式旋转接头又分为HS-G型双向流通内管固定式旋转接头和HS-X型双向流通内管旋转式旋转接头，如果旋转接头外管和设备轴颈连线採用法兰连线，加注后缀F，如HS-XF40-20，HS-GF40-20，其中，40mm是指旋转接头外管的公称流通直径为40mm，20mm是指旋转接头内管的公称流通直径为20mm。旋转接头外管和设备轴颈连线採用螺纹连线，不需加注后缀，如HS-X40-20，HS-G40-20，但是，旋转接头外管的旋向和设备滚筒旋向应相反，这样，螺纹越旋越紧。
使用参数
适用介质：水、液压油、冷却剂、真空、压缩气体等。
最高压力：≤1.0MPa
最高转速：≤1000rpm
最高温度：0～80℃ 80～250℃
使用领域
广泛套用于塑胶压延、密炼机、液压设备、涂层机械等使用冷却水的设备

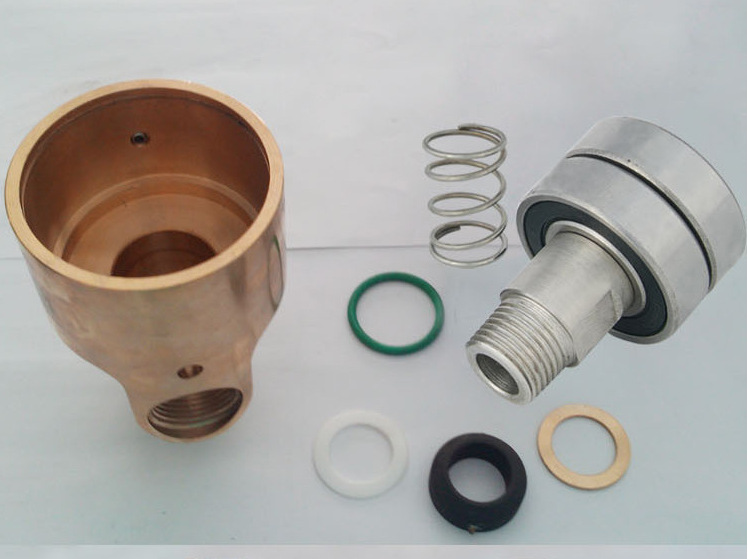

密封结构
H型旋转接头内部採用石墨环密封，结构简单，维修方便，密封可靠。
H型旋转接头和管路连线推荐使用金属软管。
