Q971球阀是引进法国技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。
产品描述
该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点。
﹥ 公称通经：DN10-DN250
﹥ 压力範围：1.0MPa-6.4MPa
﹥ 介质温度：-20℃-250℃
﹥ 阀体材料：WCB、304、316、
﹥ 功能选项：开关型、调节型、高温型等
产品概述
Q971球阀是引进法国技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛套用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。
主要零部件材质
1) 轴 Shaft | 不鏽钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
2) 螺母夹 Nut holder | 不鏽钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
3) 防松螺母 Lock nut | 不鏽钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
4) 弹簧 Spring | 不鏽钢 ANSI301 | 1.4310 | UNIX12CrNi 17 07 |
5) 垫圈 Washer | 不鏽钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
6) 压紧环型螺母 Gland nut ring | 不鏽钢 ANSI304 | 1.4301 | UNIX5CrNi 18 10 |
7) 顶部密封 至p sealing ** | 聚四氯乙烯 P.T.F.E. | / | / |
8) O环 O-Ring ** | 氟橡胶 VITON | / | / |
9) 密封圈 Seals | 聚四氯乙烯 P.T.F.E. | / | / |
10) O环 O-Ring | 氟橡胶 VITON | / | / |
11) 环型螺母密封 Ring nut sealing | 聚四氯乙烯 P.T.F.E. | / | / |
12) 底部密封 Bot至m sealing | 聚四氯乙烯 P.T.F.E. | / | / |
13) 环型螺母 Ring nut * | 不鏽钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
14) 球体 Ball * | 不鏽钢 ANSI316 | 1.4401 | UNIX5CrNiMo 17 12 |
15) 阀体 Body * | 不鏽钢 ANSI316 | 1.4408 | / |
相关尺寸
SIZE | 1/2" | 3/4" | 1" | 1 1 / 4 " | 1 1 / 2 " | 2" | 2 1 / 2 " | 3" | 4" | 5" | 6" | 8" |
d | 15 | 19 | 23.5 | 30 | 36 | 45 | 58 | 67 | 76 | 100 | 125 | 195 |
L | 35 | 38 | 40 | 50 | 60 | 72 | 95 | 118 | 140 | 195 | 260 | 350 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |

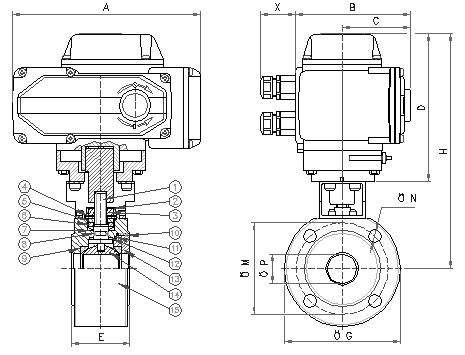

Q971F电动对夹球阀尺寸
