星型圈是液压缸中最常用的密封件，它是一种典型的唇口密封件，无论用于活塞或是活塞桿都能获得良好的密封效果，U型圈在低压情况下，只靠唇部的过盈变形产生密封，因接触面积小，磨擦力相对较低，随着压力升高，唇口弹性变形量增加，拉伸，压缩及弯曲应力增加，U型圈径向压紧力自动变大，与密封面接触的长度不断增加，直到U型圈整个轴向长度与密封面接触，从而保证高压状态下具有良好的密封性。
基本介绍
- 中文名：星型密封圈
- 外文名：Star ring
- 类型：典型的唇口密封件
- 优点：具有良好的密封性
- 作用：密封
作用原理
星型密封圈 是自身具有弹性密封性能力的双作用密封件。由初始安装时的预压缩产生了径向或轴向的接触应力与系统压力叠加实现密封功能。
叠加后的密封力随着系统压力的增加而增加。在压力作用下，星形密封圈像具有很高表面张力的流体一样。可以将所受压力均匀向各个面传递。
套用
星型密封圈的套用广泛，但主要用于动密封，但其使用受压力与速度的限制。
动密封的套用
用于密封往复运动的活塞、活塞桿、柱塞。
用于密封摆动、旋转或螺旋运动的轴或心轴。
静密封套用
密封径向静止的零件，如套筒、端盖、管。
密封轴向静止的零件，如法兰、盖板等。
工作参数
动密封：
往复运动：≤5Mpa 无档圈：≤30Mpa使用档圈。
旋转运动：≤5Mpa使用档圈。
静密封：≤5MPa 无档圈：≤40Mpa使用档圈。
工作速度
往复运动：≤0.5m/s。
旋转运动：≤2m/s。
温度範围
（取决于材料和介质）。
通常套用：-30℃～110℃。
特殊材料：-30℃～200℃。
旋转运动：-30℃～80℃。
介质：通过选择不同特性的材料，基本可以时间对所有的液体、气体和化学品的密封。
规格
线径0.3mm－16.2 mm；内径1.45mm－1044mm；Complete :C/S 0.3mm－16.2 mm；ID1.45mm－1044mm。
硬度
40°－90°胶製品。

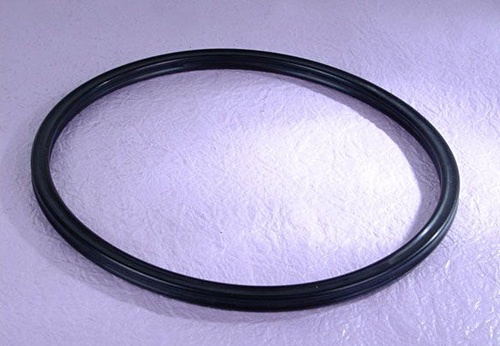

星型密封圈
星型密封圈特点
星型圈可以完全替代O型圈使用，非圆型截面，避免在往复运动滚动。是在O型圈的性能基础上又作了改进和提高，其标準尺寸完全予美国AS568标準的O型圈相同。
